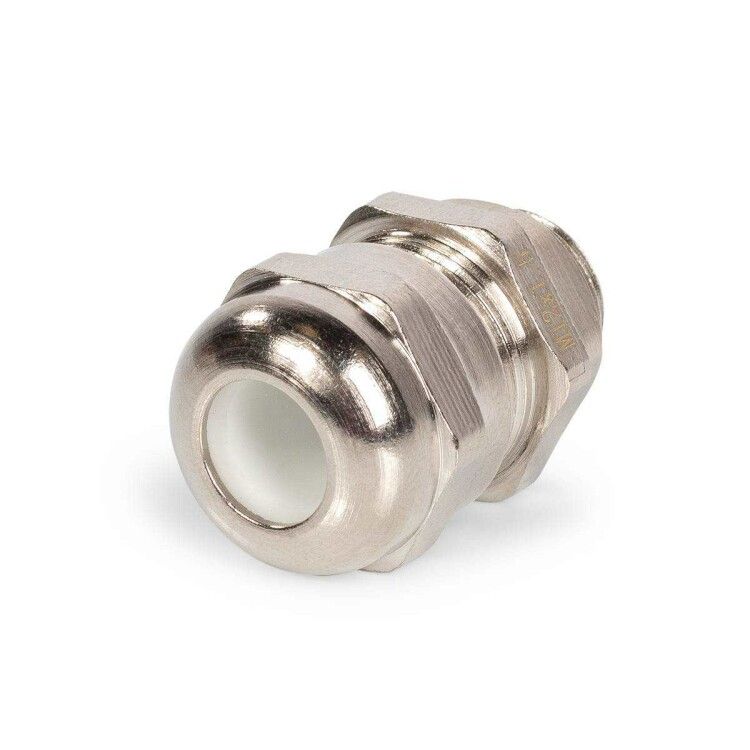

Ввод кабельный термостойкий латунный ВКТ-М12 (4-8 мм) | 88249 Fortisflex КВТ

Ввод кабельный термостойкий латунный ВКТ-М12 (4-8 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 4–8 мм в электрощитах, выдерживая экстремальные температуры и агрессивные среды благодаря латунному корпусу и силиконовым уплотнениям.

Назначение и область применения

Ввод кабельный термостойкий латунный ВКТ-М12 (4-8 мм) предназначен для герметичного прохода кабелей и проводов через стенки электрощитов, распределительных коробок и другого электрооборудования. Подходит для установки в условиях высоких температур, влажности, наличия масел, топлив и химически активных веществ. Применяется на промышленных объектах: станках, конвейерах, системах автоматизации, в пищевой и нефтегазовой отраслях.

Технические характеристики

• Размер входного отверстия: 4–8 мм (для кабелей с наружным диаметром в этом диапазоне)
• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим повреждениям
• Прижимная вставка: нейлон 6.6 по UL94 V2 - самозагасающий материал, безопасен при возгорании
• Уплотнители: силикон - сохраняет эластичность при температурах от –60 C до +250 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423 - совместима со стандартными креплениями
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Ввод кабельный термостойкий латунный ВКТ-М12 (4-8 мм) монтируется в подготовленное круглое отверстие диаметром 12 мм. Установка выполняется путём вставки изделия в отверстие и затяжки накидной гайки снаружи. Герметизация достигается за счёт сдавливания силиконового кольца между корпусом и поверхностью щита.

Для сверления отверстий рекомендуются следующие инструменты:

• Гидравлические пробивные системы: ПГПО-60, ПГПО-60А
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Не используйте обычные свёрла - они не обеспечивают точный размер и чистую кромку, что снижает степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям стандарта EN 60423 по резьбе и имеет сертифицированную устойчивость к воспламенению материала прижимной вставки (UL94 V2). Степень защиты IP68 подтверждает возможность работы в условиях постоянного контакта с водой и пылевой средой. Все материалы соответствуют нормам безопасности для промышленного электрооборудования.

Преимущества

• Высокая термостойкость - работает при экстремальных минусовых и плюсовых температурах
• Долговечность - латунь и силикон не стареют, не трескаются и не теряют герметичность
• Защита от агрессивных сред - не разрушается под действием масел, топлива, растворителей
• Надёжная герметизация - силиконовый уплотнитель компенсирует колебания температуры и давления
• Легкость монтажа - не требует специального клея или герметика, фиксируется одной гайкой

Ограничения применения

• Не предназначена для кабелей с диаметром менее 4 мм - возможен люфт и потеря герметичности
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой - риск повреждения уплотнителя
• Запрещено использовать в условиях постоянного давления выше атмосферного без дополнительной проверки
• Не следует применять в зонах с частыми ударными нагрузками - может произойти деформация резьбы

Примеры использования

• Ввод силовых кабелей в щит управления станком с ЧПУ
• Проход кабеля датчиков температуры в печи с нагревом до 200 C
• Подключение сигнальных проводов в насосной станции с повышенной влажностью
• Фиксация кабелей в емкости с дизельным топливом или смазочными составами

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен точно попадать в диапазон 4–8 мм
• Не перетягивайте накидную гайку - избыточное усилие может сплющить силиконовое кольцо и нарушить герметичность
• При замене уплотнителя используйте оригинальные запчасти - сторонние элементы могут не подходить по форме
• При работе в холоде (+5 C и ниже) перед установкой слегка согрейте изделие - силикон становится более пластичным
• Для многожильных кабелей с мягкой изоляцией рекомендуется предварительно закрепить её термоусадкой - так уменьшится риск повреждения уплотнителя
