Кабельный ввод ВК-ЛР-М50-38-L15 IP66/IP67/IP68 | zeta34862 ГОФРОМАТИК ЗЭТА

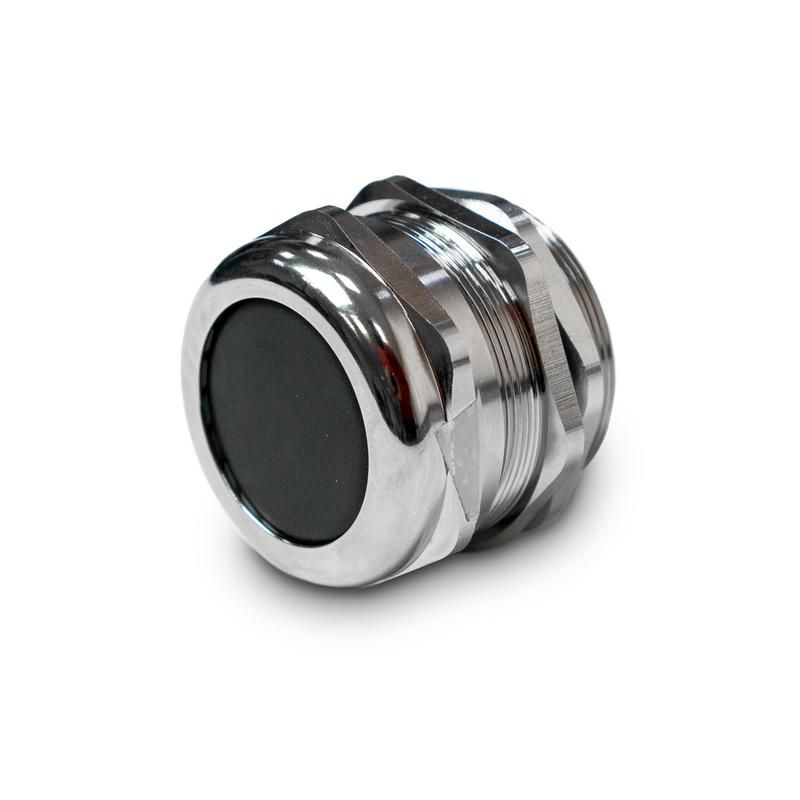

Кабельный ввод резьбовой с метрической резьбой шаг 1.5 32–38 мм, степень защиты IP66/IP67/IP68 от бренда ЗЭТА Новосибирск (арт. zeta34862) предназначен для герметичного вывода кабелей через стенки корпусов оборудования. Он обеспечивает надёжную защиту от пыли, воды и механических воздействий, что делает его подходящим для жестких условий эксплуатации на промышленных объектах.

Назначение и область применения

Кабельный ввод используется для фиксации и герметизации кабелей в электрооборудовании, где важна защита от внешних факторов. Подходит для установки в распределительных щитах, станках, автоматических линиях, насосных станциях, системах управления и других устройствах, работающих во влажной, пыльной или агрессивной среде.

Технические характеристики

• Номинальная резьба: М50 (шаг 1,5 мм)
• Диапазон диаметров кабеля: 32–38 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением)
• Материал корпуса: Латунь с никелированным покрытием
• Уплотнение: Эластомерное кольцо, обеспечивающее плотное прилегание к кабелю
• Температурный диапазон: от –40 C до +100 C
• Исполнение: Прямолинейное - кабель выходит прямо из корпуса
• Крепление: Без контргайки - фиксируется только за счет резьбы в отверстии
• Состав: Безгалогенный материал - безопасен при возгорании, соответствует требованиям экологической безопасности
• Ударопрочность: Да - выдерживает механические нагрузки и вибрацию
• Цвет: Серый

Совместимость и монтаж

Кабельный ввод zeta34862 устанавливается в предварительно просверленное отверстие диаметром 50 мм с метрической резьбой M50×1,5. Для герметичности важно, чтобы толщина стенки корпуса была достаточной для полного завинчивания резьбы. Уплотнительное кольцо адаптируется к кабелю в диапазоне 32–38 мм - не используйте кабели меньше 32 мм, так как они будут болтаться внутри, снижая уровень защиты. Кабель необходимо вставить до упора перед затяжкой - перетягивать не требуется, достаточно плотного соединения.

Безопасность и стандарты

Кабельный ввод соответствует требованиям к степени защиты IP66–IP68 согласно ГОСТ 14254. Отсутствие галогенов в составе материала соответствует нормам пожарной безопасности для помещений с повышенными требованиями к дымообразованию и токсичности продуктов горения. Ударопрочность подтверждает соответствие требованиям к механической прочности в условиях промышленной эксплуатации.

Преимущества

• Высокая степень защиты IP68 позволяет использовать изделие даже в условиях постоянного контакта с водой
• Никелированное покрытие повышает коррозионную стойкость и долговечность в агрессивных средах
• Латунный корпус обеспечивает прочность и хорошую теплопроводность
• Безгалогеновый состав снижает риск образования ядовитых газов при нагреве или возгорании
• Ударопрочность гарантирует сохранение целостности при вибрациях и случайных ударах

Ограничения применения

• Не предназначена для использования с кабелями диаметром менее 32 мм - возможна потеря герметичности
• Отсутствие контргайки требует точного расчета толщины монтажной пластины - слишком тонкая стенка может деформироваться при затяжке
• Не рекомендовано применение в условиях постоянного давления выше 1 бара при погружении - проверьте спецификации вашего оборудования
• Не следует использовать в местах с частыми температурными скачками свыше 140 C - максимальная рабочая температура составляет +100 C

Примеры использования

• Подключение силового кабеля к частотному преобразователю в цеху с мойкой оборудования
• Герметизация входа кабеля в шкаф управления насосной станции на водоочистке
• Вывод сигнальных кабелей в датчиковые блоки на холодильном оборудовании
• Монтаж в промышленных роботах, где необходима защита от масла, пыли и влаги

Практические советы

• Перед установкой проверьте внутренний диаметр кабеля - он должен попадать в диапазон 32–38 мм. Если кабель чуть больше - можно слегка подрезать оплетку, но не трогайте изоляцию!
• При использовании многожильных кабелей с мягкой оболочкой - убедитесь, что она не сплющивается при затяжке. Можно использовать термоусадочные трубки для усиления формы.
• Если монтируете в тонкий металлический лист (менее 4 мм), рассмотрите возможность установки переходной пластины - иначе резьба может порваться.
• Для длительной работы в агрессивных средах (например, химические производства) регулярно осматривайте поверхность изделия на предмет коррозии - никелирование устойчиво, но не вечное.
• Кабельный ввод ZETA Новосибирск zeta34862 совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС - замена возможна без изменения монтажных размеров.
