Кабельный ввод ВК-НР-PG9-8-L8 | zeta34820 ГОФРОМАТИК ЗЭТА

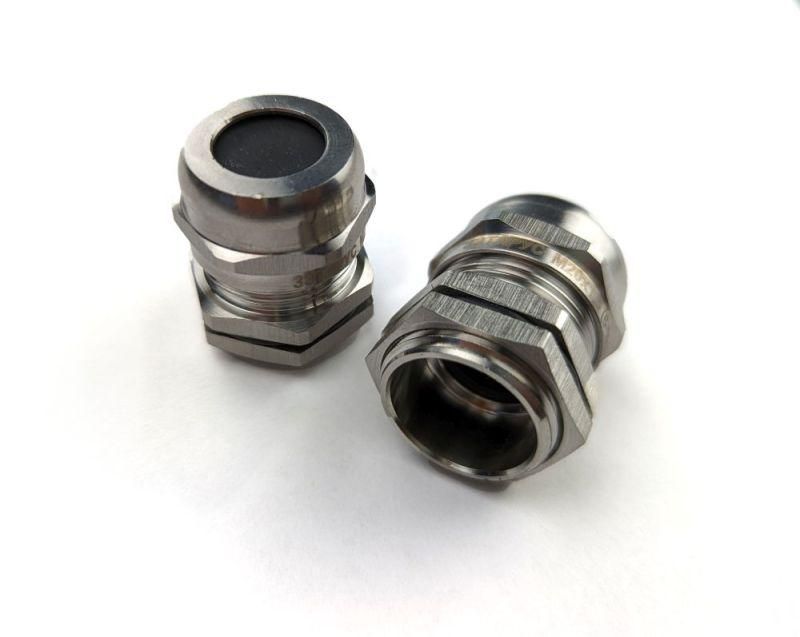

Кабельный ввод резьбовой PG 9 шаг 1.4–8 мм от ЗЭТА Новосибирск (арт. zeta34820) обеспечивает надёжную герметизацию и механическую фиксацию небронированных кабелей в электрошкафах, распределительных устройствах и других корпусах, требующих защиты от пыли и воды.

Назначение и область применения

Кабельный ввод резьбовой PG 9 используется для вывода кабелей через стенки металлических или пластиковых корпусов оборудования. Он предотвращает попадание пыли, брызг воды и других внешних воздействий внутрь устройств. Подходит для установки в шкафах управления, на станках, конвейерах, системах автоматизации и в условиях повышенной влажности или запылённости.

Технические характеристики

• Резьба: PG 9 мм - стандартизованный метрический тип резьбы для кабельных вводов;
• Диапазон диаметров кабеля: 4–8 мм - подходит для кабелей с внешним диаметром в этом интервале;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления;
• Материал корпуса: нержавеющая сталь V2A (AISI 304) - устойчив к коррозии, химическим средам и перепадам температур;
• Температура эксплуатации: от –40 C до +100 C - работает в суровых климатических условиях;
• Тип уплотнения: резиновая втулка и круглое уплотнительное кольцо - обеспечивают плотное прилегание к кабелю;
• Исполнение: прямолинейное - кабель проходит прямо через ввод без поворотов;
• Цвет: серый - цвет материала, не влияющий на функциональность;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Содержание галогенов: да - материал содержит галогены, что важно учитывать при использовании в закрытых помещениях с требованиями к токсичности дыма;
• Покрытие поверхности: необработанная - поверхность матовая, без антикоррозийного покрытия, так как сам материал устойчив к коррозии.

Совместимость и монтаж

Кабельный ввод резьбовой PG 9 (zeta34820) устанавливается в подготовленное отверстие диаметром 11,5 мм в стенке корпуса. Монтаж выполняется следующим образом:

• Через отверстие продевают кабель;
• На кабель надевают накидную гайку, затем пластиковую зажимную втулку, резиновую уплотнительную втулку и круглое уплотнительное кольцо;
• Вставляют корпус ввода в отверстие;
• Закручивают накидную гайку до плотного прилегания - уплотнительная втулка деформируется вокруг кабеля, обеспечивая герметичность;
• Пластиковая зажимная втулка фиксирует кабель внутри, предотвращая его выдергивание;
• Плоская гайка служит для дополнительной фиксации на корпусе;
• Заглушка используется для закрытия свободного входа при отсутствии кабеля.

Обязательно проверьте внешний диаметр кабеля перед установкой - он должен находиться в диапазоне 4–8 мм. Кабели меньше 4 мм могут проскальзывать; больше 8 мм - не войдут в уплотнительную втулку.

Безопасность и стандарты

Кабельный ввод соответствует требованиям международного стандарта IEC 60423 для резьбовых кабельных вводов. Высокая степень защиты IP66 гарантирует работу в условиях мойки, дождя, пылевой среды. Материал AISI 304 подтверждает соответствие требованиям к коррозионной стойкости в пищевой, химической и морской промышленности.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению - резиновая втулка + уплотнительное кольцо;
• Механическая прочность - нержавеющая сталь обеспечивает долговечность даже при частых вибрациях;
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с нагревательными элементами;
• Герметизация достигается без клея, сварки или дополнительных средств - всё в комплекте;
• Подходит для многократной сборки/разборки без потери герметичности.

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнительная система рассчитана только на мягкие изоляционные оболочки;
• Не рекомендовано применение в средах с постоянным погружением в воду - IP66 защищает от струй, но не от длительного погружения (для этого нужен IP68);
• Содержание галогенов делает его менее подходящим для помещений с жесткими экологическими нормами (например, метро, больницы, серверные комнаты с требованиями к низкой токсичности дыма при возгорании);
• Не следует использовать с кабелями диаметром менее 4 мм - возможен риск протечек и недостаточной фиксации.

Примеры использования

• Ввод кабелей питания и сигнала в промышленные контроллеры Siemens, Allen Bradley;
• Герметизация кабелей в шкафах управления насосных станций;
• Подключение датчиков на конвейерных линиях с регулярной мойкой;
• Фиксация оптоволоконных кабелей в outdoor-распределительных коробках;
• Монтаж в оборудовании пищевой промышленности - благодаря материалу AISI 304 легко моется и не подвержен коррозии.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля штангенциркулем - даже 0,5 мм отклонения могут нарушить герметичность;
• Если кабель слишком тонкий, используйте специальные переходники или намотайте тефлоновую ленту вокруг оболочки для увеличения диаметра;
• При установке в толстые стенки корпуса убедитесь, что глубина отверстия достаточна для полного завинчивания резьбы;
• Не затягивайте накидную гайку чрезмерно - это может повредить резиновые уплотнители;
• Для временного закрытия отверстий всегда используйте заглушку - она предотвращает попадание мусора и влаги;
• Кабельный ввод ZETA 34820 совместим со всеми изделиями PG 9 от других производителей - резьба стандартизирована.
