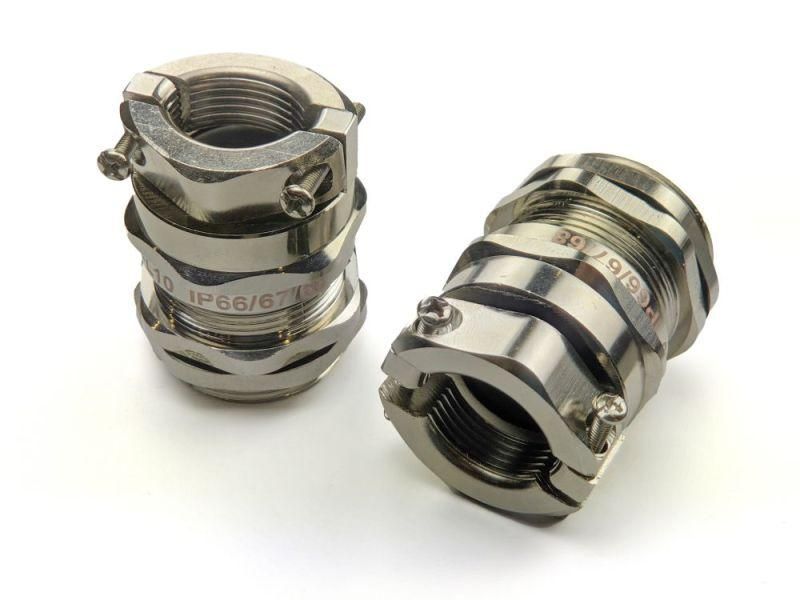

Кабельный ввод ВКХ-ЛР-М32-25-L10 IP66/IP67/IP68 | zeta34762 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой с метрической резьбой М32-25-L10 от ЗЭТА Новосибирск обеспечивает надёжную герметизацию и фиксацию кабелей диаметром 18–25 мм в электрощитах и оборудовании, работающем в агрессивных условиях. Артикул zeta34762 соответствует требованиям IP66/IP67/IP68 и рассчитан на длительную эксплуатацию в широком температурном диапазоне.

Назначение и область применения

Кабельный ввод резьбовой с метрической резьбой М32-25-L10 используется для ввода электрических и оптоволоконных кабелей внутрь корпусов распределительных щитов, шкафов управления, промышленного оборудования. Он предотвращает попадание пыли, воды, масла и других внешних воздействий внутрь устройства, сохраняя уровень защиты IP66–IP68. Подходит для установки в средах с высокой влажностью, перепадами температур, а также в местах с возможным прямым брызгами или кратковременным погружением.

Технические характеристики

• Номинальный размер резьбы: M32 × 1.5 мм - совместим с стандартными отверстиями в металлических панелях толщиной до 10 мм;
• Диапазон диаметров кабеля: 18–25 мм - позволяет фиксировать кабели с жилами, оболочкой и экраном;
• Материал: латунь никелированная - устойчив к коррозии, не выделяет галогены, безопасен для окружающей среды;
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение - согласно условиям изготовителя);
• Температурный режим: от –40 C до +100 C - работает в холодных регионах и рядом с нагревательными элементами;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Тип уплотнения: эластичное кольцо - обеспечивает плотное прилегание к различным типам оболочек кабелей;
• Цвет: никелевый - матовый, антикоррозийный, легко моется.

Совместимость и монтаж

Кабельный ввод резьбовой с метрической резьбой М32-25-L10 монтируется в круглое отверстие диаметром 32 мм с шагом резьбы 1,5 мм. Для установки требуется ключ на 41 мм. Уплотнительное кольцо одевается на кабель перед введением в устройство - после затяжки резьбы кольцо сжимается, герметично обхватывая оболочку. Не требует сверления или специальных инструментов. Глубина ввода L10 мм позволяет использовать его в панелях толщиной до 10 мм. Кабель должен иметь наружный диаметр в пределах 18–25 мм; более тонкий кабель потребует дополнительного уплотнения или переходника.

Безопасность и стандарты

• Изделие изготовлено без галогенов - не выделяет токсичных веществ при возгорании, соответствует экологическим нормам RoHS;
• Соответствует международным стандартам IEC 60529 для классификации степени защиты IP;
• Материал - никелированная латунь - не содержит свинца и других запрещённых компонентов в соответствии с директивами ЕС.

Преимущества

• Высокая герметичность за счёт трёхуровневой защиты IP66/IP67/IP68 - подходит для улицы, цехов с мойкой, пищевой промышленности;
• Надёжная фиксация кабеля - исключает его выдергивание даже при вибрациях и частых перемещениях;
• Устойчивость к химически активным средам - не разрушается под действием масел, растворителей, влаги;
• Долговечность материала - латунь с никелевым покрытием служит десятилетиями без потери функциональности;
• Готов к использованию без доработок - не нуждается в термостяжках, клеях или дополнительных креплениях.

Ограничения применения

• Не предназначена для кабелей с диаметром менее 18 мм - при меньшем размере уплотнение будет некачественным, возможна протечка;
• Не рекомендуется для кабелей с жесткой бронированной оболочкой - риск повреждения уплотнительного кольца;
• Не следует применять в средах с постоянным давлением выше 1 бар - максимальная защита IP68 рассчитана на временные погружения, а не на гидростатическое давление;
• При температурах ниже –40 C материал становится хрупче - требуется осторожность при монтаже в Arctic-условиях.

Примеры использования

• Щиты управления насосными станциями в канализационных коллекторах;
• Оборудование на пищевых производствах - где необходима регулярная мойка водой под давлением;
• Промышленные роботы и конвейеры с частыми вибрациями;
• Аварийные осветительные системы на открытых площадках;
• Подземные кабельные камеры и распределительные пункты в зоне повышенной влажности.

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точность важнее номинала;
• Не используйте силовые инструменты при затяжке - достаточно усилия рук с ключом на 41 мм, чтобы не повредить резьбу;
• Если кабель имеет тонкую оболочку, можно использовать термоусадку или калибровочное кольцо внутри ввода для лучшей фиксации;
• При работе в агрессивной среде периодически осматривайте уплотнительное кольцо - замена доступна отдельно;
• Артикул zeta34762 совместим со всеми изделиями серии от ЗЭТА Новосибирск и ЗЭТАРУС - можно заменить аналогом без изменения монтажных размеров.
