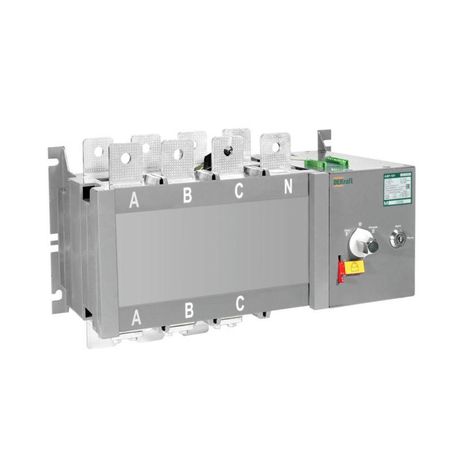

Ввод резерва автоматический АВР АВР-108 3п 1600А 32кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42068DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 1600А, 3P, 32кА АВР-108 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основным и резервным источниками. Устройство предназначено для надежного управления энергией в критически важных системах - от промышленных предприятий до ЖКХ.

Назначение и область применения

АВР-108 используется там, где недопустимы перебои питания: в распределительных устройствах ГРЩ и ВРУ, на энергообъектах, заводах, больницах, транспортных узлах и многоквартирных домах. Он автоматически переключает нагрузку с основного входа на резервный при аварии или исчезновении напряжения, затем возвращает её обратно после восстановления сети.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Кратковременная прочность на короткое замыкание: 32 кА
• Тип переключения: реверсивный выключатель-разъединитель с моторным приводом
• Наличие сухих контактов: да - для передачи сигналов в системы контроля
• Наличие вспомогательных клемм: да - для внешнего управления и сигнализации
• Поддержка протокола: Modbus RTU - позволяет интегрировать устройство в SCADA и другие системы автоматизации
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

АВР-108 совместим с большинством стандартных выключателями, переключателями напряжения и другими коммутационными аппаратами. Благодаря блочной конструкции, он легко монтируется в шкафы ГРЩ и ВРУ без доработки корпуса. Посадочные размеры соответствуют типовым решениям для оборудования класса 1600 А. Для подключения требуется свободное место для установки и доступ к кабельным каналам сверху/снизу.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для высокотоковых распределительных систем. Конструкция включает механический блокиратор, предотвращающий одновременное замыкание обоих источников. Компоненты выполнены из материалов, устойчивых к нагреву и коррозии. Применение в соответствии с ГОСТ Р 50030.2 и IEC 60947-6-1 рекомендовано для промышленных сред.

Преимущества

• Блочная конструкция - упрощает замену и обслуживание без демонтажа всего шкафа
• Моторный привод - обеспечивает быстрое и точное переключение без ручного вмешательства
• Modbus RTU - позволяет удалённо контролировать состояние АВР-108 через PLC или HMI
• Сигнализация и управление - наличие сухих контактов и вспомогательных клемм даёт гибкость в организации систем оповещения и логики управления
• Компактный разъединитель - снижает занимаемую площадь внутри шкафа

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации выше нормированной для электрооборудования класса IP54
• Не рассчитан на использование вне помещений без защиты от осадков и прямого солнечного света
• Требует стабильного напряжения питания для собственной электроники - не работает при просадках ниже 85% от номинала
• Не подходит для частых циклов переключения более 10 раз в час - это сокращает срок службы привода

Примеры использования

• Энергокомпания: АВР-108 установлен в главном распределительном щите тепловой станции для переключения на дизель-генератор при отключении основной ЛЭП
• Жилой комплекс: обеспечивает работу лифтов и систем пожарной сигнализации при отключении городской сети
• Производственный цех: поддерживает работу станков и конвейеров во время перехода на резервный источник
• Логистический терминал: гарантирует бесперебойную работу систем видеонаблюдения и управления доступом

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров и зазора для открывания крышки - устройство требует минимум 20 см свободного пространства спереди
• Используйте кабели сечением не менее 120 мм2 для фазных проводников при максимальной нагрузке 1600 А
• Настройте временные задержки переключения через модуль управления - чтобы избежать ложных срабатываний при кратковременных просадках
• Подключите сухие контакты к системе мониторинга - это позволит получать уведомления о состоянии АВР-108 даже без физического осмотра
• Проверяйте регулярно ход механизма и смазку привода - каждые 6–12 месяцев, особенно при частом использовании
