Клемма вводная для модульного оборудования изолированная с винтовым зажимом AL/CU 16-50 мм2 | SQ0818-0002 TDM

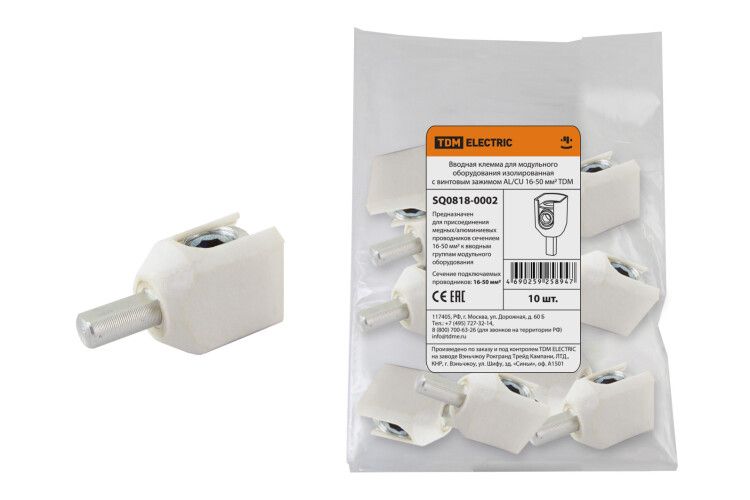

Клемма вводная для модульного оборудования изолированная с винтовым зажимом AL/CU 16–50 мм2, ввод прямой, PIN L-35 мм от TDM ELECTRIC (артикул sq0818-0002) предназначена для надёжного подключения силовых проводов в распределительных щитах и других компактных НКУ. Она обеспечивает безопасный ввод питания на модульные устройства без необходимости прокладки дополнительных шин.

Назначение и область применения

Клемма используется для подключения входных кабелей сечением 16–50 мм2 к групповым клеммникам внутри электрощитов. Подходит для установки в модульные системы, где важно минимизировать габариты и упростить подключение. Применяется в промышленных, коммерческих и жилых объектах - например, в щитах управления насосными станциями, системами освещения, автоматическими выключателями и УЗО.

Технические характеристики

• Максимальное сечение провода: 16–50 мм2 (для медных и алюминиевых жил)
• Тип ввода: прямой, фиксированный PIN-выступ длиной 35 мм
• Материал контактов: лужёный алюминий (для алюминиевых проводов) и медь (для медных проводов)
• Прижимные элементы: оцинкованная сталь - устойчивы к коррозии
• Корпус: негорючий АБС-пластик - самозатухающий, соответствует требованиям UL94 V-0
• Рабочее напряжение: до 690 В переменного тока
• Рабочий ток: до 125 А (при температуре +40 C)

Совместимость и монтаж

Клемма совместима со стандартными DIN-рейками шириной 35 мм. Крепится за счёт фиксирующего выступа (PIN L-35 мм), который вставляется в пазы корпуса модульного оборудования. Для подключения:

• Ослабьте винт зажима, введите провод до упора;
• Затяните винт усилием 1,5–2,0 Нм - перетягивать нельзя, чтобы не повредить контактную поверхность;
• Проверьте надёжность фиксации легким потягиванием провода.

Не используйте клемму для многожильных проводов без наконечника - возможна деформация жил. Для алюминиевых проводов рекомендуется применять специальные наконечники с антиоксидантной смазкой.

Безопасность и стандарты

Корпус изготовлен из негорючего АБС-пластика, что соответствует классу горючести UL94 V-0. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изоляционному кожуху. Соответствует требованиям IEC 60947-7-1 для вспомогательных устройств. Сертифицирована для работы в условиях повышенной влажности и запылённости.

Преимущества

• Поддерживает два типа проводов - медь и алюминий - без замены клеммы
• Фиксация через PIN-выступ позволяет легко менять положение в щите без демонтажа всей группы
• Лужёные контакты снижают окисление и обеспечивают стабильный контакт даже при длительной нагрузке
• Оцинкованные винты предотвращают заклинивание и облегчают обслуживание
• Компактный форм-фактор экономит место в плотно укомплектованных щитах

Ограничения применения

• Не предназначен для подключения проводов меньше 16 мм2 - риск плохого контакта
• Не рассчитан на постоянную работу при температуре выше +60 C
• Не следует использовать в средах с высокой концентрацией химически активных паров (например, в кислотных цехах)
• Не применяется для подключения гибких многожильных проводов без термоусадочных наконечников

Примеры использования

• Входной кабель 25 мм2 от автомата главного питания подключается к этой клемме, затем питание распределяется на несколько УЗО и автоматических выключателей
• На промышленном конвейере - клемма служит точкой ввода для трёхфазного кабеля 35 мм2 перед распределением по контроллерам и датчикам
• В жилом доме - используется для подключения вводного кабеля 50 мм2 в этажном щите, когда требуется избежать использования массивных шин

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - если провод больше 50 мм2, выбирайте другую клемму
• При использовании алюминиевого провода обязательно обработайте жилу антиоксидантной пастой - это продлит срок службы контакта
• Не затягивайте винт слишком сильно - это может вызвать растрескивание пластикового корпуса
• При сборке щита располагайте клемму так, чтобы ввод был направлен к основному кабелю - так проще организовать маршруты
• Артикул sq0818-0002 - это именно модель с алюминиевым контактом; если нужна медная версия, уточните наличие аналога SQ0818-0001
