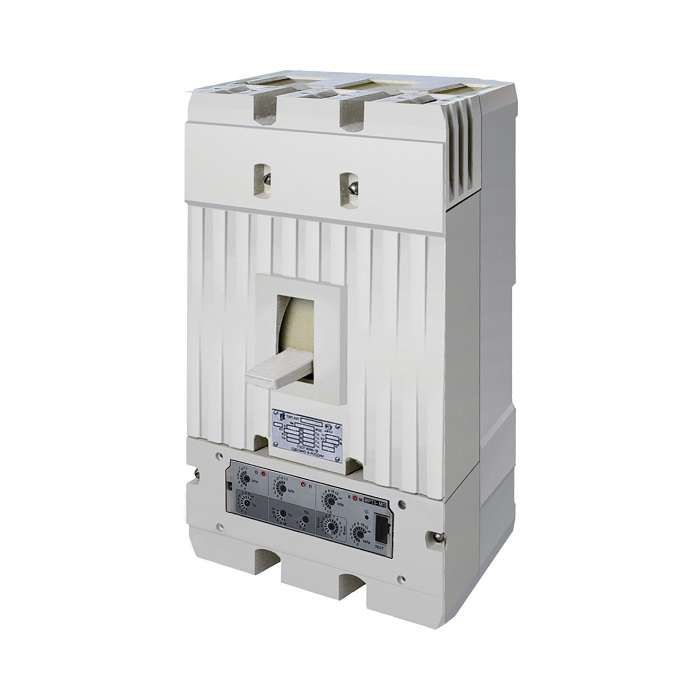

Выключатель автоматический 3п 250А А3794С УХЛ3 690В НР=24В с 8АК.910.004 стац. электромагнит. привод Контактор 1039551 Legrand

Автоматический выключатель КОНТАКТОР(группа Legrand) А3794СУХЛ3 - стационарный трёхполюсный аппарат с электромагнитным расцепителем на ток 250 А и напряжением до 690 В, оснащённый аксессуаром 8АК.910.004 для управления катушкой 24 В. Подходит для защиты цепей в промышленном оборудовании, где требуется надёжное и дистанционное отключение.

Назначение и область применения

Автоматический выключатель А3794СУХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в стационарных установках, где необходимо частое или дистанционное управление питанием. Применяется в системах управления станков, конвейеров, насосных и компрессорных установках, а также в распределительных щитах промышленного типа.

Технические характеристики

• Тип: стационарный, электромагнитный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока
• Напряжение катушки управления: 24 В постоянного или переменного тока (зависит от исполнения)
• Аксессуар: 8АК.910.004 - устройство дистанционного отключения (расцепитель с катушкой)
• Исполнение: СУХЛ3 - улучшенная устойчивость к влаге, запылению и температурным колебаниям

Совместимость и монтаж

Выключатель А3794СУХЛ3 монтируется на DIN-рейку или жестко закрепляется в шкафу согласно требованиям сборки. Для работы с аксессуаром 8АК.910.004 необходим источник питания 24 В, который подключается к клеммам управления. Убедитесь, что провода управления имеют достаточное сечение (минимум 1,5 мм2) и защищены от механических повреждений. Монтаж допускается только после отключения основной цепи и проверки отсутствия напряжения.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает изоляцию и предотвращает случайное включение при обслуживании. Наличие аксессуара 8АК.910.004 позволяет выполнять безопасное дистанцированное отключение без доступа к основному контакту.

Преимущества

• Электромагнитный расцепитель реагирует на КЗ мгновенно - менее 20 мс
• Аксессуар 8АК.910.004 обеспечивает надёжное удалённое отключение даже при высокой нагрузке
• Исполнение СУХЛ3 позволяет использовать в условиях повышенной влажности, пыли и перепадов температур
• Стандартная совместимость с другими элементами серии А3790 для модульной сборки щитов

Ограничения применения

• Не предназначена для частых операций включения/выключения более 100 раз в час - возможен износ контактной системы
• Не рекомендуется применять в средах со взрывоопасными газами или пылью без дополнительной защиты
• Напряжение катушки 24 В требует стабильного источника; скачки напряжения могут вызвать некорректную работу расцепителя
• Максимальное рабочее напряжение - 690 В, использование выше этого значения недопустимо

Примеры использования

• Защита двигателя 110 кВт на конвейере с дистанционным управлением через PLC
• Отключение группы сварочных аппаратов при аварийной ситуации
• Центральное отключение питания участка цеха по команде с пульта управления

Практические советы

• Перед установкой проверьте соответствие напряжения катушки (24 В) вашему источнику управления - используйте тестер
• При использовании нескольких выключателей А3794СУХЛ3 в одном щите учтите тепловую нагрузку - соблюдайте минимальные зазоры между корпусами
• Аксессуар 8АК.910.004 можно заменить при выходе из строя без демонтажа самого выключателя - он крепится на переднюю панель
• Для продления срока службы регулярно проверяйте состояние контактов и чистоту внутренних поверхностей - особенно в пыльных помещениях
