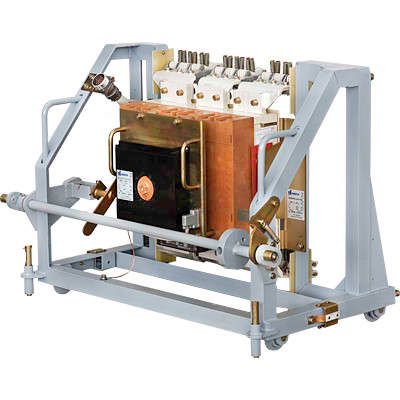

Выключатель автоматический АВ2М10НВ-53-41-УХЛ3 800А, 690В Контактор (Legrand) 1005092

Выключатель автоматический АВ2М10НВ-53-41-УХЛ3 — это силовой аппарат в литом корпусе на 800 А с выкатным исполнением и электромагнитным приводом, разработанный для прямой замены устаревших выключателей серии АВМ на базе конструкций ВА50-41/43. Выкатная конструкция позволяет извлекать аппарат из шкафа без отключения силовых шин, что критично для обслуживания высоконагруженных цепей без остановки производства. Электромагнитный привод обеспечивает дистанционное управление и быстрое срабатывание, исключая зависимость от ручного усилия оператора при коммутации токов до 800 А. Электронный расцепитель с диапазоном регулировки уставки короткого замыкания от 3200 до 12800 А (12.5In) позволяет точно настроить защиту под конкретную нагрузку, избегая ложных срабатываний при пусковых токах. Независимый расцепитель в составе аппарата дает возможность принудительного отключения выключателя при срабатывании систем автоматики или аварийной сигнализации. Аппарат рассчитан на работу в сетях до 690 В переменного и постоянного тока, но при эксплуатации на высоте более 2000 м над уровнем моря номинальное напряжение ограничивается 500 В, а ток — снижается на 10%. Степень защиты IP00 требует установки выключателя в закрытый электрощит, исключающий попадание пыли и влаги, так как корпус не обеспечивает защиту от внешних воздействий. Аппарат предназначен для нечастых оперативных коммутаций (до 10 раз в сутки), что делает его непригодным для использования в качестве частого коммутационного устройства в схемах управления двигателями.
