Выключатель автоматический 3п 800А АВ2М10НВ-53-41 УХЛ3 690В выдвижн. ручн. привод Контактор 1004605 Legrand

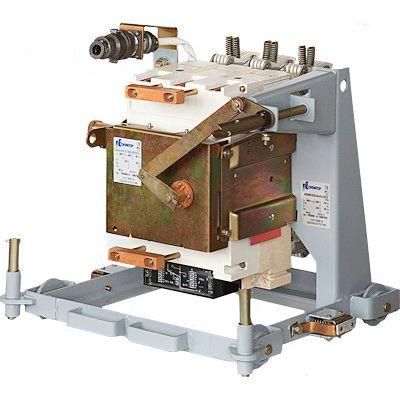

Автоматический выключатель АВ2М10НВ-53-41-УХЛ3 - трёхполюсный выкатной аппарат с номинальным током 800 А и отключающей способностью 20 кА, предназначен для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленных установках как замена устаревшим моделям серии АВМ, совместим с системами на базе ВА50-41 и ВА50-43. Бренд: Контактор Ульяновск, артикул: 1004605.

Назначение и область применения

Автоматический выключатель АВ2М10НВ-53-41-УХЛ3 используется для защиты электрических цепей переменного тока до 660 В и постоянного тока с частотой 50–60 Гц. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет выполнять до 10 оперативных включений в сутки. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры. Может применяться вместо старых выключателей серии АВМ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение: 440 В (рабочее); максимальное - 690 В
• Отключающая способность: 20 кА
• Тип расцепителя: электромагнитный + электронный
• Уставка срабатывания магнитного расцепителя: 12,5 × In (т.е. 10 000 А при 800 А)
• Диапазон регулировки тока КЗ: 3200–12 800 А
• Род тока: AC/DC
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40 C до +40 C, повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытые шкафы
• Тип привода: ручной выдвижной - для ручного вывода/ввода в рабочую позицию
• Дополнительный расцепитель: независимый, с питанием 380 В
• Способ монтажа: на монтажную плату (панель)
• Степень загрязнения: 3 (по ГОСТ IEC 60947-1-2017) - допускает наличие проводящей пыли

Совместимость и монтаж

АВ2М10НВ-53-41-УХЛ3 имеет выкатную конструкцию - устройство фиксируется на направляющих монтажной платы и выдвигается для обслуживания без демонтажа проводов. Монтаж выполняется на жестко зафиксированную металлическую раму или панель с соответствующими креплениями. Для подключения используйте медные шины или кабели с сечением, рассчитанным на 800 А. Напряжение питания дополнительного расцепителя - 380 В переменного тока. Обеспечьте доступ к выкатному механизму для проверки и ремонта. Не монтируйте в открытых помещениях - степень защиты IP00 исключает работу без корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60947-2 и ГОСТ 15150-69. Произведён для эксплуатации в условиях степени загрязнения 3 - допускает присутствие проводящей пыли, масла, влаги. Сертифицирован для работы на высоте до 4300 м над уровнем моря. При высоте свыше 2000 м необходимо снижать номинальный ток на 10%, а максимальное напряжение главной цепи - не более 500 В. Не подвергать воздействию прямого солнечного света и радиоактивного излучения.

Преимущества

• Выкатная конструкция позволяет легко обслуживать и менять расцепители без отключения всей сети
• Комбинированный расцепитель (электромагнитный + электронный) обеспечивает точную защиту от перегрузок и КЗ
• Поддержка DC и AC - универсальное решение для смешанных сетей
• Совместимость со старыми системами на базе ВА50-41/43 - упрощает модернизацию
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях

Ограничения применения

• Не применяется в открытом воздухе - IP00 не защищает от пыли, влаги, механических повреждений
• При высоте >2000 м требуется снижение мощности: ток - на 10%, напряжение - до 500 В
• Не рекомендован для частых коммутаций (>10 раз в сутки) - риск износа контактной группы
• Требуется установка в герметичный шкаф с классом защиты не ниже IP54
• Не использовать в средах с агрессивными газами, паром, химическими выбросами - не предусмотрено специальной изоляции

Примеры использования

• Защита главного ввода на промышленном предприятии с нагрузкой ~600–700 кВт
• Отключение крупного двигателя 400 кВт в цепи с частотным преобразователем
• Щитовая автоматика на заводе с высоким уровнем пыли (например, металлургия, цементное производство)
• Замена отказавшего автомата серии АВМ в существующем щите без переделки кабельных вводов

Практические советы

• При монтаже проверьте соответствие посадочных размеров - выкатной механизм требует точного совпадения с направляющими
• Используйте только медные шины с площадью сечения ≥120 мм2 для подключения 800 А
• Для работы на высоте 2500–4300 м обязательно снизьте номинальный ток до 720 А
• Подключайте независимый расцепитель через стабилизированный источник 380 В - скачки напряжения вызывают ложные срабатывания
• Проверяйте зажимы каждые 6 месяцев - при больших токах возможна потеря контакта
• Не устанавливайте рядом с источниками тепла - нагрев снижает реальный ток срабатывания расцепителей
