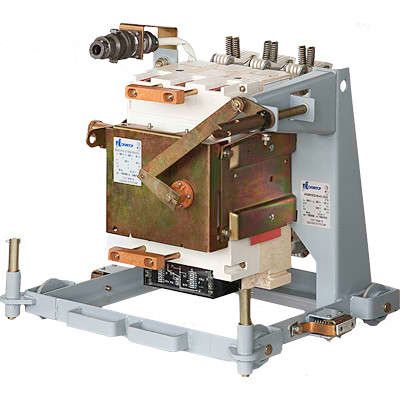

Выключатель автоматический 3п 800А АВ2М10СВ-55-41 690В НР=220В AC выдвижн. ручн. привод Контактор 1002006 Legrand

Автоматический выключатель АВ2М10СВ-55-41-УХЛ3 — трёхполюсный коммутационный аппарат с ручным выдвижным приводом на 800 А, предназначенный для защиты и управления силовыми цепями в системах низкого напряжения. Бренд Контактор Ульяновск и серия АВ2М обеспечивают надёжность в промышленных условиях, особенно там, где требуется частое обслуживание и доступ к оборудованию.

Назначение и область применения

Автоматический выключатель АВ2М10СВ-55-41-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов: на заводах, в энергоустановках, на конвейерах, у крупных насосов и компрессоров. Подходит для сетей переменного и постоянного тока до 690 В. Обеспечивает управление мощными нагрузками до 800 А, что делает его ключевым элементом в цепях высокой мощности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение: 500 В (максимальное рабочее — 690 В)
• Отключающая способность: 23 кА
• Диапазон токов короткого замыкания: 3200–12800 А
• Тип расцепителя: электронный — точнее реагирует на токовые перегрузки и КЗ, чем классические тепловые
• Тип привода: ручной выдвижной — позволяет выводить устройство из ячейки для осмотра и ремонта без отключения всей сети
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 — нет защиты от внешних воздействий; требует установки в закрытых шкафах
• Дополнительный расцепитель: независимый, с питанием 220 В — позволяет удалённо отключить выключатель по сигналу от системы управления
• Род тока: AC/DC — совместим с переменным и постоянным током
• Способ монтажа: монтажная плата — фиксируется на жесткой платформе, не имеет DIN-рейки

Совместимость и монтаж

Автоматический выключатель АВ2М10СВ-55-41-УХЛ3 монтируется на металлическую монтажную плиту с отверстиями под крепёж. Для подключения используются болтовые зажимы — провода зачищаются и затягиваются гаечными ключами. Выдвижная конструкция требует свободного пространства перед шкафом: минимум 600 мм для полного выведения аппарата. Устройство не совместимо с DIN-рейками. Подключение дополнительного расцепителя на 220 В выполняется отдельным кабелем — необходимо предусмотреть источник питания. Все работы должны проводиться при отключенном питании.

Безопасность и стандарты

АВ2М10СВ-55-41-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижая риск ложных отключений. Отключающая способность 23 кА гарантирует безопасное отключение даже при максимальных токах КЗ в пределах 12,8 кА. Однако из-за степени защиты IP00 использование вне электрошкафа недопустимо — это создаёт опасность поражения током и повреждения оборудования.

Преимущества

• Выдвижная конструкция позволяет легко обслуживать и менять выключатель без демонтажа всей системы
• Электронный расцепитель даёт более точную защиту по сравнению с термомагнитными аналогами
• Поддержка DC и AC расширяет возможности применения — подходит для систем с батарейными массивами или выпрямителями
• Наличие независимого расцепителя на 220 В позволяет интегрировать выключатель в системы АСУ ТП
• Климатическое исполнение УХЛ3 обеспечивает работу в суровых условиях — холодные склады, открытые площадки с навесом

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP00 исключает любое воздействие пыли, воды и посторонних предметов
• Требует специальной монтажной платы, а не стандартной DIN-рейки — усложняет модульную сборку шкафов
• Номинальное напряжение 500 В — нельзя использовать в сетях выше 690 В, даже если заявлено максимум 690 В, так как это предельное значение, а не режим работы
• Отсутствие встроенных контактов — не является переключателем, только выключателем; не подходит для управления светом или маломощными цепями
• Ручной привод требует физического доступа — не подходит для полностью автономных систем без операторского вмешательства

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 500 кВт
• Защита преобразователя частоты на конвейере с током потребления 750 А
• Коммутирующее устройство в системе зарядки электрокаров через выпрямители (DC-цепи)
• Центральный выключатель в промышленной печи с нагревательными элементами
• Узел управления в подстанции с возможностью дистанционного отключения через 220 В расцепитель

Практические советы

• При монтаже проверьте соответствие посадочных отверстий на плате — размеры креплений должны точно совпадать с габаритами АВ2М10СВ-55-41-УХЛ3
• Обязательно используйте защитный кожух или шкаф с классом защиты не ниже IP54 — даже при IP00 внутри устройства есть токоведущие части под напряжением
• При использовании независимого расцепителя на 220 В убедитесь, что источник питания стабилен — скачки напряжения могут вызвать ложное срабатывание
• Проверяйте момент затяжки болтов — слабый контакт увеличивает нагрев, слишком сильный — повреждает резьбу
• Регулярно осматривайте контакты при плановом обслуживании — износ виден по потемнению и следам дуги
• Не применяйте этот выключатель вместо рубильника — он не рассчитан на частое ручное включение под нагрузкой
