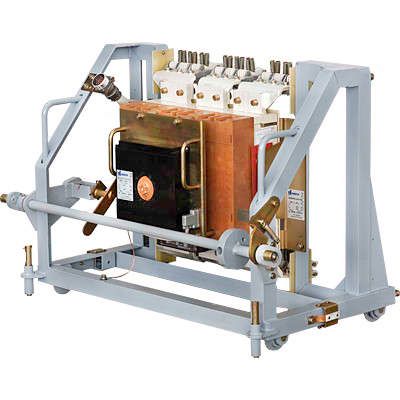

Выключатель автоматический 3п 800А АВ2М10СВ-55-41 УХЛ3 690В НР=220В AC выдвижн. электропривод 220В Контактор 1000541 Legrand

Автоматический выключатель АВ2М10СВ-55-41 УХЛ3 690В НР=220В AC выдвижной электропривод 220В от бренда Контактор Ульяновск предназначен для защиты и коммутации мощных электрических цепей переменного тока до 800 А. Его выкатная конструкция позволяет легко обслуживать устройство без демонтажа силовых кабелей.

Назначение и область применения

Автоматический выключатель АВ2М10СВ-55-41 используется для безопасного включения, отключения и защиты электрооборудования от перегрузок и коротких замыканий. Он применяется в распределительных устройствах низкого напряжения - на подстанциях, в щитовых помещениях заводов, на конвейерах, крупных насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить длительно без повышения температуры;
• Номинальное напряжение: 440 В - рабочее напряжение сети; допускается использование до 690 В при снижении тока;
• Номинальная отключающая способность: 23 кА - способность надёжно отключить аварийный ток короткого замыкания этой величины;
• Диапазон регулировки тока КЗ: 3200–12800 А - можно настроить порог срабатывания по току короткого замыкания в пределах этого интервала;
• Тип расцепителя: электронный - точнее реагирует на изменения тока, чем классические тепломагнитные;
• Напряжение электропривода: 220 В AC - управление происходит через внешний электромагнитный привод, работающий от сети 220 В;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости в закрытых помещениях;
• Степень защиты IP00 - нет защиты от доступа к токоведущим частям и попаданию предметов; требуется установка в герметичную шкафную сборку;
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель сигналом от внешнего управления (например, от системы АСУ ТП);
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе, хотя основное применение - в сетях переменного тока;
• Конструктивное исполнение: выкатное - механизм выдвигается на направляющие для удобства осмотра и ремонта;
• Способ монтажа: монтажная плата - устанавливается на специальные платформы внутри распределительных шкафов, не требует жесткого крепления к стенкам.

Совместимость и монтаж

Автоматический выключатель АВ2М10СВ-55-41 совместим с сериями шкафов, поддерживающими выкатные модульные элементы типа АВ2М. Для монтажа необходима металлическая рама или плита с соответствующими направляющими и фиксирующими зажимами. Подключение силовых кабелей выполняется через верхние и нижние болтовые зажимы - рекомендуются медные многожильные кабели сечением от 150 мм2. Электропривод подключается отдельными проводами к источнику 220 В AC - важно соблюдать полярность при подключении сигнала управления.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.2 и IEC 60947-2. Относится к категории B по отключающей способности. Обеспечивает координированную защиту с другими аппарата́ми в системе. Однако из-за степени защиты IP00 не может использоваться вне защитных кожухов - открытая установка недопустима.

Преимущества

• Выкатная конструкция значительно ускоряет сервисное обслуживание - достаточно выдвинуть блок, не отключая питание остальной части шкафа;
• Электронный расцепитель даёт более гибкую настройку чувствительности по току КЗ и возможность адаптации под конкретную нагрузку;
• Поддержка независимого расцепителя позволяет интегрировать выключатель в системы автоматизации и дистанционного управления;
• Высокая отключающая способность (23 кА) делает его подходящим для современных энергоёмких объектов с большими потенциальными токами КЗ;
• Климатическое исполнение УХЛ3 гарантирует работоспособность в условиях средней полосы России даже при значительных колебаниях температуры.

Ограничения применения

• Не предназначена для установки на открытом воздухе или во взрывоопасных зонах - степень защиты IP00 исключает любую защиту от пыли, воды и случайного прикосновения;
• Требуется обязательная установка в закрытый металлический шкаф с уровнем защиты минимум IP54;
• Электропривод работает только от 220 В AC - нельзя использовать с источниками постоянного тока или другим напряжением без преобразователя;
• Не имеет встроенного термореле - для защиты от перегрузки необходимо использовать только электронный расцепитель, что требует наличия питания для его работы;
• Не подходит для маломощных цепей ниже 3200 А - минимальный порог срабатывания слишком высок для оборудования менее 4 кВт.

Примеры использования

• Главный входной автомат в распределительном шкафе завода с суммарной нагрузкой около 500 кВт;
• Защита главного двигателя конвейерной линии мощностью 400 кВт;
• Центральный выключатель в системе бесперебойного питания (UPS) большой мощности;
• Щитовая на ТЭЦ или теплоэнергетическом пункте, где требуется дистанционное отключение по команде АСУ ТП.

Практические советы

• Обязательно проверьте посадочные размеры перед заказом - выкатной механизм требует точного соответствия профиля направляющих в вашем шкафу;
• При подключении электропривода используйте отдельный кабель с защитой от помех - импульсы от соседних двигателей могут вызвать ложное срабатывание;
• Настройку тока срабатывания КЗ лучше выполнять после пробного запуска всей системы - начинайте с минимального значения 3200 А и увеличивайте по необходимости;
• Регулярно проверяйте состояние контактов и затяжку болтов - при работе на 800 А нагрев и окисление могут возникнуть даже при правильной эксплуатации;
• Для долгой службы храните и монтируйте выключатель в сухих местах - даже при UHL3 повышенная влажность влияет на срок жизни электроники.
