Выключатель автоматический 3п 1500А АВ2М15С-55-43 690В стац. электропривод Контактор 1000544 Legrand

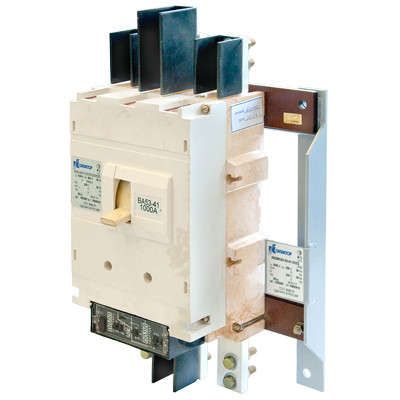

Автоматический выключатель АВ2М15С-55-43-УХЛ3 - трёхполюсный коммутационный аппарат с электроприводом, предназначенный для защиты и управления силовыми цепями до 1500 А в системах переменного и постоянного тока. Бренд Контактор Ульяновск и серия АВ2М обеспечивают надёжность в промышленной среде, особенно там, где требуется точная настройка и удалённое управление.

Назначение и область применения

Автоматический выключатель АВ2М15С-55-43-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов: на заводах, в энергоустановках, на конвейерах, в системах питания крупного оборудования. Подходит для сетей с рабочим напряжением до 440 В переменного тока и до 690 В в аварийных режимах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1500 А
• Номинальное напряжение: 440 В (переменный ток)
• Предельная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Диапазон регулировки тока КЗ: 6000–24000 А - можно адаптировать чувствительность под нагрузку конкретной сети
• Напряжение электропривода: 220 В - для дистанционного включения/отключения через внешний сигнал
• Тип привода: электромагнитный - обеспечивает быстрое и надёжное управление без ручного воздействия
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP00 - устройство не имеет внешней защиты, требует установки в закрытые шкафы или щиты
• Способ монтажа: монтажная плата - фиксируется на специальной платформе внутри щита, не предназначен для DIN-рейки
• Тип дополнительного расцепителя: независимый - позволяет отключить выключатель по внешнему командному сигналу (например, от системы безопасности)

Совместимость и монтаж

Автоматический выключатель АВ2М15С-55-43-УХЛ3 монтируется на жёсткую металлическую монтажную плиту, которая должна быть зафиксирована в щите. Подключение входных и выходных проводов выполняется через болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Электропривод подключается к сети 220 В AC/DC от отдельного источника управления. Для работы независимого расцепителя требуется внешнее управляющее напряжение - обычно 24–220 В. Учитывайте габариты устройства: он занимает значительное место в щите, поэтому проектируйте расположение других элементов заранее.

Безопасность и стандарты

АВ2М15С-55-43-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Однако из-за степени защиты IP00 использование вне герметичного шкафа недопустимо - риск поражения током и повреждения контактов высок.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных сетей
• Электронный расцепитель с широким диапазоном настроек - точная адаптация под нагрузку
• Наличие электропривода и независимого расцепителя - возможность интеграции в автоматизированные системы
• Климатическое исполнение УХЛ3 - стойкость к суровым условиям производства
• Серия АВ2М проверена временем - известная надёжность в промышленной практике

Ограничения применения

• Не применяется в открытых условиях - степень защиты IP00 требует обязательной установки в закрытый щит
• Не поддерживает DIN-рейку - нельзя использовать в типовых малогабаритных щитах
• Требуется внешнее питание 220 В для электропривода - без него функция дистанционного управления невозможна
• Номинальное напряжение 440 В - не рассчитан на длительную работу при 690 В, это лишь максимальное допустимое напряжение при аварии
• Отсутствие встроенного термореле - все функции защиты реализованы исключительно через электронный модуль; при его отказе защита прекращается

Примеры использования

• Защита главного ввода на производственной линии с двигателями суммарной мощностью более 800 кВт
• Коммутирующий аппарат в системе бесперебойного питания (UPS) большой мощности
• Центральный выключатель в распределительном пункте цеха с частотными преобразователями
• Участок цепи, где требуется дистанционное отключение по сигналу от системы пожарной сигнализации (через независимый расцепитель)

Практические советы

• При выборе убедитесь, что посадочные отверстия на монтажной плате совпадают с габаритами АВ2М15С-55-43-УХЛ3 - нестандартные размеры могут потребовать доработки щита
• Подключайте электропривод через отдельный автомат - чтобы ремонт или отключение другого участка не влияло на управление этим выключателем
• Настройку тока срабатывания КЗ рекомендуется выполнять после замеров реальных токов короткого замыкания в вашей сети - не используйте заводские значения без проверки
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - при больших токах возможен нагрев и ослабление контакта
• Для обслуживания используйте только инструменты с изолированными ручками - устройство не имеет защиты от случайного прикосновения
