Выключатель автоматический АВ2М20НВ-53-43-УХЛ3 1500А, 690В | 1002009 Контактор (Legrand)

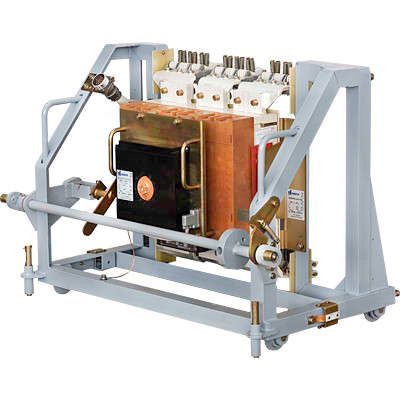

Автоматический выключатель АВ2М20НВ-53-43 УХЛ3 — трёхполюсный выключатель в литом корпусе с номинальным током 1500 А и отключающей способностью 20 кА, предназначен для защиты и коммутации мощных силовых цепей в промышленных установках. Произведён компанией Контактор Ульяновск в рамках серии АВ2М, обеспечивает замену устаревших моделей АВМ и совместим с системами, требующими высокую надёжность при коротких замыканиях.

Назначение и область применения

Автоматический выключатель АВ2М20НВ-53-43 УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных отключений — не чаще 10 раз в сутки. Применяется в промышленных распределительных устройствах: на вводах крупных трансформаторов, в цепях питания двигателей, конвейеров, сварочного оборудования и других нагрузок с токами до 1500 А. Подходит для сетей переменного тока до 660 В (50/60 Гц) и постоянного тока. Может использоваться в качестве замены старых выключателей серии АВМ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1500 А
• Номинальное напряжение: 440 В (рабочее); максимальное — 690 В
• Номинальная отключающая способность: 20 кА
• Диапазон регулировки тока срабатывания магнитного расцепителя: 6000–24000 А (8×I_n)
• Тип расцепителей: электромагнитный (для КЗ) + электронный (для перегрузок)
• Род тока: AC/DC
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 — без внешней защиты, требуется установка в закрытые щиты
• Напряжение электропривода: 220 В (для дистанционного управления)
• Тип дополнительного расцепителя: независимый (возможно удалённое отключение по сигналу)
• Способ монтажа: на монтажную плату (не имеет шасси или DIN-рейки)
• Количество контактов: 0 — устройство не оснащено вспомогательными контактами

Совместимость и монтаж

Автоматический выключатель АВ2М20НВ-53-43 УХЛ3 монтируется исключительно на жесткую монтажную плату с фиксацией болтами. Отсутствие DIN-рейки и корпуса делает его подходящим только для сборки в специализированных щитах с механической поддержкой. Для подключения необходимо соблюдать момент затяжки выводов — перетягивание может повредить внутренние соединения. Электропривод 220 В подключается отдельно: он управляет механизмом отключения, но не является частью основной силовой цепи. Совместим с кабелями сечением, соответствующим 1500 А — рекомендуются медные проводники от 240 мм² и выше. Установка возможна только после проверки габаритов: устройство требует свободного доступа для обслуживания и теплоотвода.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69. Соответствует классу степени загрязнения 3 — допускает наличие проводящей пыли и временной конденсации. Не предназначен для работы под прямыми солнечными лучами или в зонах с радиоактивным излучением. Наличие электронного расцепителя позволяет точнее контролировать токовые перегрузки, что снижает риск ложных срабатываний. Максимальная рабочая высота — 4300 м; при высоте выше 2000 м номинальный ток и напряжение следует снижать (см. раздел “Ограничения”).

Преимущества

• Высокая отключающая способность (20 кА) — обеспечивает безопасность даже при серьёзных аварийных токах
• Комбинированная система расцепления: электромагнитный элемент реагирует на КЗ за миллисекунды, электронный — точно регулирует перегрузки
• Поддержка DC и AC — универсальное применение в смешанных системах
• Имеет независимый расцепитель — можно отключить устройство дистанционно через внешний сигнал
• Совместим с устаревшими установками серии АВМ — упрощает модернизацию существующих объектов
• Климатическое исполнение УХЛ3 — надёжная работа в суровых условиях (холод, влага, пыль)

Ограничения применения

• Не имеет защиты от пыли и влаги (IP00) — обязательно должна быть установлена внутри герметичного или закрытого щита
• Нельзя использовать на высоте более 2000 м без снижения номинальных значений: при 2000–4300 м — ток снижается на 10%, напряжение не должно превышать 500 В
• Отсутствуют вспомогательные контакты — нельзя подключить сигнализацию состояния (вкл/выкл) без внешних решений
• Монтаж только на плату — невозможно установить на DIN-рейку, не подходит для типовых щитов
• Частота коммутаций ограничена — не более 10 раз в сутки; частое включение/отключение сокращает срок службы
• Не рассчитан на работу в средах с химически активными газами или агрессивными парами

Примеры использования

• Главный ввод на промышленном предприятии с питанием от трансформатора 10/0,4 кВ
• Защита массивного конвейера с двигателями суммарной мощностью >1 МВт
• Цепь питания сварочных аппаратов в металлообработке
• Замена отказавшего автомата серии АВМ в старом распределительном щите
• Система управления энергоёмким оборудованием с дистанционным отключением через PLC

Практические советы

• При монтаже на плату используйте только качественные медные шины или кабели сечением ≥240 мм² — недостаточное сечение вызывает нагрев и выход из строя
• Если оборудование установлено на высоте 2500–4300 м — снизьте номинальный ток на 10% (до 1350 А) и напряжение до ≤500 В
• Для дистанционного отключения подключите независимый расцепитель к контроллеру или кнопке аварийной остановки
• Обеспечьте вентиляцию вокруг аппарата — отсутствие IP-защиты требует хорошего воздушного потока для охлаждения
• Проверяйте соответствие габаритов перед заказом: АВ2М20НВ-53-43 УХЛ3 имеет большие размеры — не все щиты позволяют его установить
• Не применяйте в помещениях с постоянной вибрацией — возможно ослабление креплений и контактных соединений
