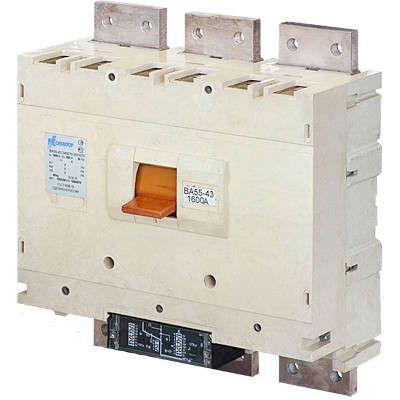

Автоматический выключатель ВА53-43-340010-20 УХЛ3 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 1600 А и отключающей способностью 33,5 кА, предназначенный для защиты силовых цепей переменного тока в промышленных электроустановках. Этот выключатель сочетает надёжность, селективность и совместимость со старой аппаратурой, позволяя заменить изношенные устройства без изменения монтажных габаритов.

Назначение и область применения

Выключатель ВА53-43-340010-20 УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий в системах с напряжением до 660 В переменного тока. Применяется в качестве вводного или секционного автомата на крупных промышленных объектах: заводские линии, насосные станции, системы кондиционирования, энергоустановки с высокими нагрузками. Также подходит для замены устаревших воздушных выключателей и других автоматических устройств без реконструкции шкафов и монтажных плат.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В
• Род тока: переменный (AC)
• Тип расцепителя: комбинированный - электромагнитный и тепловой
• Уставка срабатывания магнитного расцепителя: 7,8 × In (т.е. 12 480 А при Iном=1600 А)
• Диапазон регулировки тока КЗ: 6400–25 600 А
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, не защищён от воды и пыли
• Конструктивное исполнение: стационарное
• Способ монтажа: на монтажную плиту (фиксация болтами через отверстия в основании)
• Привод: ручной - управление вручную через рычаг
• Схема: 340010 - соответствует типовой схеме подключения для данной серии
• Количество свободных контактов: 0 - не имеет вспомогательных контактов в базовой комплектации

Совместимость и монтаж

Выключатель ВА53-43-340010-20 УХЛ3 рассчитан на установку на монтажную плиту - фиксируется четырьмя болтами через отверстия в нижней части корпуса. Габариты и расположение крепёжных отверстий совпадают с аналогичными моделями серии ВА50-43, что позволяет заменять устаревшие автоматы без переделки шкафа. Для подключения используются верхние и нижние клеммы - провода до 120 мм2. Отсутствие свободных контактов требует внешнего решения для сигнализации состояния (например, реле контроля положения). Монтаж допускается только в закрытых щитах с обеспечением доступа для обслуживания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу при максимальных токах КЗ до 33,5 кА. Наличие двухступенчатой защиты (тепловой и электромагнитный расцепители) предотвращает ложные срабатывания при пусковых токах. Климатическое исполнение УХЛ3 гарантирует работоспособность в холодных и влажных помещениях, однако степень защиты IP20 исключает использование вне герметичных шкафов.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для сетей с большими токами КЗ, характерными для промышленных объектов
• Селективность - возможность настройки тока срабатывания магнитного расцепителя в диапазоне 6400–25 600 А позволяет выстраивать координированную защиту
• Замена без переделок - совместим с посадочными местами старых аппаратов, снижает затраты на модернизацию
• Производство в России - соответствие программе импортозамещения, гарантированная доступность запчастей и сервиса
• Долгий срок службы - прочный литой корпус и качественные материалы обеспечивают стабильную работу даже при частых срабатываниях

Ограничения применения

• Не предназначен для работы в открытых помещениях, на улице или в средах с пылью/влагой - IP20 не обеспечивает защиту от осадков и пыли
• Отсутствуют встроенные свободные контакты - требуется внешняя система сигнализации для удалённого контроля состояния
• Не поддерживает микропроцессорные блоки защиты в базовой комплектации - такие опции требуют доработки и заказа отдельно
• Подходит только для AC-сетей - не применяется в постоянном токе
• Максимальный ток 1600 А - не подходит для цепей выше 2000 А; для таких задач нужна другая модель серии

Примеры использования

• Вводной автомат в распределительном щите цеха с мощностью более 1 МВт
• Защита главного питания конвейерной линии на заводе по производству металлоконструкций
• Замена изношенного воздушного выключателя в существующем щите без изменения габаритов
• Секционный автомат в системе бесперебойного питания с двумя источниками
• Щит управления насосной станцией в условиях повышенной влажности (при условии размещения внутри закрытого шкафа)

Практические советы

• При замене старого автомата проверьте соответствие посадочных отверстий - ВА53-43-340010-20 УХЛ3 совместим с сериями ВА50-43, но не всегда с другими производителей
• Из-за высокого тока (1600 А) используйте кабели с сечением не менее 95–120 мм2 - недостаточное сечение вызовет нагрев и выход из строя
• Настройка магнитного расцепителя (7,8×In) уже задана производителем - изменение возможно только при наличии специального оборудования и согласования с проектировщиком
• Для сигнализации аварийного отключения установите отдельное реле контроля положения контакта
• Обязательно соблюдайте правила электробезопасности при работе с этим аппаратом - он рассчитан на большие токи и требует профессионального подхода
