Выключатель автоматический ВА55-43 334710-20УХЛ3 1600А, 690В | 1002552 Контактор (Legrand)

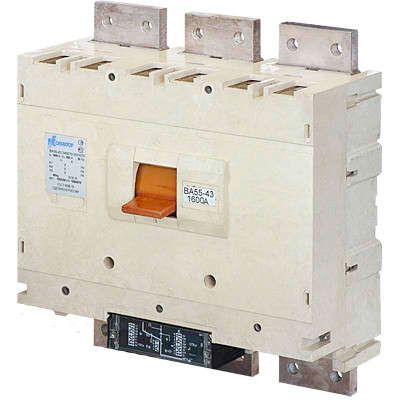

Автоматический выключатель ВА55-43 334710-20 УХЛ3 690В производства Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 1600 А и отключающей способностью 33,5 кА. Предназначен для защиты силовых цепей переменного тока в промышленных установках, особенно там, где требуется надёжная замена старых воздушных выключателей без изменения монтажных габаритов.

Назначение и область применения

Выключатель ВА55-43 334710-20 УХЛ3 690В используется для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в качестве вводного аппарата на распределительных щитах крупных предприятий, на участках с высокой нагрузкой - например, на заводах, в энергообъектах, на конвейерах, в системах водоснабжения и насосных станциях. Благодаря селективному характеру работы, он хорошо сочетается со вторичными устройствами защиты, позволяя реализовать многоступенчатую селективную схему. Также подходит для модернизации существующих электроустановок, когда необходимо заменить устаревшие автоматы без реконструкции шкафов и креплений.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Отключающая способность: 33,5 кА (при напряжении 660 В AC)
• Напряжение сети: до 660 В переменного тока
• Тип расцепителя: тепловой + магнитный (фиксированная уставка 16In)
• Диапазон регулировки расцепления КЗ: 6400–25 600 А
• Тип привода: ручной
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, повышенная влажность)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг воды)
• Способ монтажа: стационарный, на монтажной плате
• Дополнительный расцепитель: независимый, с питанием 220 В
• Схема: 334710 (соответствует типовой схеме подключения)
• Конструкция: литой корпус, без внешних контактов

Совместимость и монтаж

Выключатель ВА55-43 334710-20 УХЛ3 690В рассчитан на жесткий монтаж на металлическую плиту или раму внутри распределительного устройства. Он не имеет выводов для подключения проводов напрямую - все соединения выполняются через шины или сборные клеммы. Для обеспечения герметичности и механической прочности применяется литой корпус, который исключает необходимость в обслуживании внутренних механизмов. Монтаж требует точного соблюдения габаритов посадочного места - совпадает с аналогами серий ВА50-43 и другими аппаратами того же форм-фактора. Наличие независимого расцепителя позволяет удалённо отключать аппарат по сигналу от системы управления (например, от PLC или аварийной кнопки).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для автоматических выключателей класса MCCB. Отключающая способность 33,5 кА гарантирует безопасное отключение даже при максимальном токе КЗ в сетях средней мощности. Конструкция предотвращает случайный контакт с токоведущими частями благодаря закрытому литому корпусу. Климатическое исполнение УХЛ3 допускает работу в условиях повышенной влажности, запылённости и колебаний температуры - что важно для промышленных площадок вне помещений или в неотапливаемых цехах.

Преимущества

• Высокая отключающая способность (33,5 кА) делает его подходящим для сложных сетей с большими токами КЗ
• Фиксированный коэффициент магнитного расцепления (16In) обеспечивает быстрое отключение при серьёзных авариях
• Совместим с системами релейной защиты благодаря усиленным контактам и стабильной работе
• Позволяет заменить воздушные выключатели без переустройства шкафа - экономит время и деньги при модернизации
• Произведён в России - поддерживает программы импортозамещения, есть гарантированная сервисная поддержка
• Надёжная работа в суровых условиях благодаря исполнению УХЛ3

Ограничения применения

• Не предназначен для постоянного подключения кабелей напрямую - требует монтажа через шины или кроссовые решётки
• IP20 не обеспечивает защиту от пыли и влаги; не следует устанавливать в открытых помещениях или местах с риском попадания жидкости
• Отсутствие возможности регулировки порога теплового расцепителя - уставка фиксирована, нельзя адаптировать под малые нагрузки ниже 1600 А
• Подходит только для переменного тока - не работает в DC-сетях
• Не оснащён микропроцессорным блоком защиты по умолчанию - такой вариант требует заказа дополнительно

Примеры использования

• Главный ввод в распределительный пункт цеха с несколькими трансформаторами
• Защита питания насосной станции в водоканалах
• Замена отказавшего воздушного автомата в старом щите без переделки основания
• Цепь питания главного конвейера на металлургическом заводе
• Щитовая система с последующей селективной защитой по уровням (выключатель ВА55-43 - первый уровень)

Практические советы

• Проверьте соответствие посадочных размеров вашего шкафа с чертежами ВА55-43 - габариты должны точно совпасть с установленными ранее аппаратами
• При использовании независимого расцепителя на 220 В убедитесь, что источник сигнала (PLC/кнопка) имеет достаточную мощность для срабатывания катушки
• Не используйте этот аппарат для защиты оборудования с токами менее 800 А - термическая чувствительность слишком низкая
• Для длительной службы проверяйте состояние контактов и затяжку болтов каждые 2 года, особенно после многократных отключений
• Если нужна более точная защита - выбирайте версию с микропроцессорным блоком (доступна как опция)
