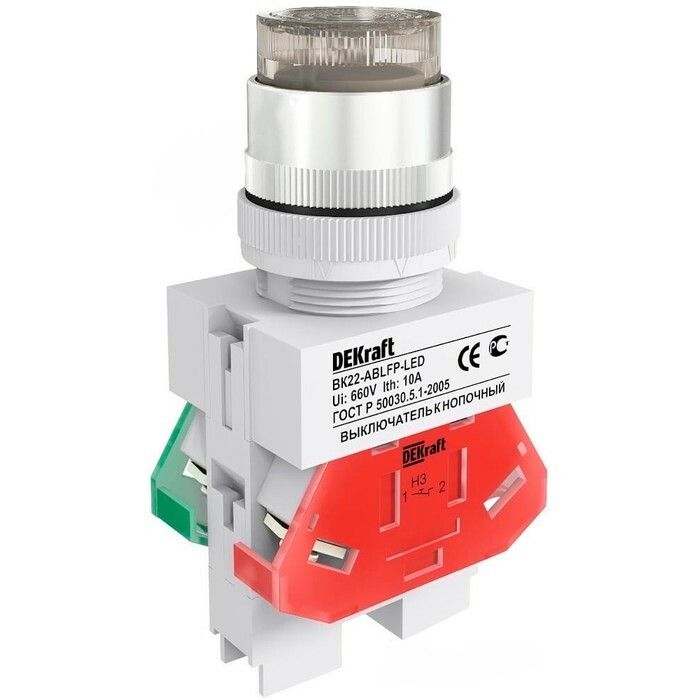

Выключатель кнопочный LED ABLFP ВК-22 d22мм 24В AC/DC бел. DEKraft 25068DEK APC

Выключатель кнопочный LED 22 мм белый 24В AC/DC ВK-22 от DEKraft - компактное устройство для управления электрическими цепями с визуальной индикацией состояния. Подходит для панельной установки в промышленном оборудовании, где важна надежная работа при напряжении 24 В постоянного или переменного тока.

Назначение и область применения

Выключатель кнопочный ВK-22 предназначен для ручного включения и отключения слаботочных и силовых цепей с током до 10 А. Интегрированный светодиодный индикатор показывает текущее состояние - включен или выключен. Устройство применяется в системах автоматизации, на станках, конвейерах, пультах управления, щитах распределения и других объектах, где требуется четкая визуальная обратная связь.

Технические характеристики

• Тип индикатора: светодиод (LED), яркость достаточна для работы в условиях освещённого помещения
• Напряжение питания индикатора: 24 В AC/DC - совместим с большинством промышленных контроллеров и блоков питания
• Номинальный ток контактов: 10 А - позволяет коммутировать нагрузки до 2,3 кВт при 24 В DC
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкость в схемах управления
• Механизм кнопки: без фиксации - возвращается в исходное положение после отпускания
• Степень защиты: IP54 - защищает от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью
• Цвет кнопки: белый, цвет переднего кольца: хром - контрастная визуальная сигнализация
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 95%
• Диаметр отверстия: 22 мм - соответствует стандартному размеру для панельных выключателей
• Нормативный документ: IEC 60947-5-1 - соответствие международным требованиям к аппаратам управления

Совместимость и монтаж

Выключатель ВK-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью двух фиксирующих гаек из комплекта. Переднее хромированное кольцо плотно прилегает к поверхности, предотвращая попадание пыли и влаги внутрь корпуса. Для подключения используйте провода сечением до 2,5 мм2 - зажимы обеспечивают надёжный контакт даже при вибрациях. Установка возможна как на вертикальных, так и на горизонтальных поверхностях - в том числе на дверях шкафов или мобильных пультах.

Безопасность и стандарты

Выключатель ВK-22 соответствует стандарту IEC 60947-5-1, который регламентирует безопасность и долговечность кнопочных аппаратов. Степень защиты IP54 снижает риск повреждения от внешних факторов. Конструкция не содержит острых кромок и выполнена из термостойких материалов, что допускает применение в средах с высокой температурой окружающей среды. Рабочий ток 10 А не превышает предельную нагрузку для типичных промышленных цепей управления.

Преимущества

• Интегрированный LED-индикатор экономит место - не требует отдельного светового элемента
• Работает как от переменного, так и от постоянного тока - универсальность для различных систем
• Кнопка с выступающим цилиндрическим толкателем легко активируется даже в перчатках
• Хромированное кольцо улучшает эргономику и визуальное восприятие устройства
• Винтовое подключение надёжно и не требует специнструментов

Ограничения применения

• Не предназначен для коммутации мощных нагрузок выше 10 А - для больших токов нужен контактор
• IP54 не обеспечивает герметичность - нельзя использовать в условиях прямого потока воды или погружения
• Отсутствуют переключающие контакты - функция только “нажми и отпусти”, без сохранения состояния
• Индикатор работает только при наличии напряжения 24 В - не поддерживает другие уровни напряжения
• Климатическое исполнение УХЛ4 не гарантирует работу при экстремальных минусовых температурах ниже −25C

Примеры использования

• Пуск и остановка двигателя на станке с ЧПУ
• Активация аварийной остановки на конвейере
• Индикация включения системы подачи воздуха в пневматическом модуле
• Управление освещением в технологических шкафах
• Кнопка сброса в системах автоматического контроля качества

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус ВK-22 имеет выступающую часть, которая должна свободно проходить через панель
• При использовании многожильных проводов обжимайте концы наконечниками - это повысит надёжность винтового соединения
• Не затягивайте фиксирующие гайки слишком сильно - можно повредить пластиковую резьбу
• Если индикатор не светится, проверьте полярность при подключении к сети постоянного тока - светодиод чувствителен к направлению тока
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
