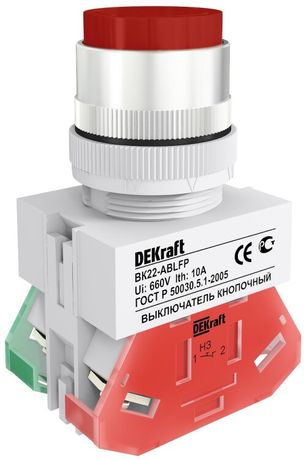

Выключатель кнопочный ABLFP ВК-22 d22мм 220В красн. DEKraft 25020DEK APC

Кнопка кнопочный выключатель ABLFP 22 мм 220В красный ВК-22 от DEKraft - это надёжный элемент управления с самовозвратом, предназначенный для включения и отключения электрических цепей в промышленном оборудовании. Артикул 25020dek соответствует сериям ВК-22 и подходит для монтажа на панели с защитой IP54.

Назначение и область применения

Кнопка кнопочный выключатель ABLFP 22 мм 220В красный ВК-22 используется для ручного управления электрическими цепями: запуск, остановка, сброс оборудования. Подходит для систем, где требуется однократное воздействие с автоматическим возвращением в исходное положение. Часто применяется на станках, конвейерах, насосных станциях, пультах управления и шкафах автоматики. Красный цвет указывает на функцию «останов» согласно стандартам безопасности.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип тока: Переменный (AC), частота 50/60 Гц
• Тип механизма: Самовозврат - после нажатия возвращается в исходное состояние
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Подключение: Винтовые зажимы - удобны для проводов сечением до 2,5 мм2
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Материал корпуса: термостойкий пластик, переднее кольцо - хромированная сталь
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Соответствие стандарту: IEC 60947-5-1

Совместимость и монтаж

Кнопка кнопочный выключатель ABLFP 22 мм 220В красный ВК-22 монтируется через круглое отверстие диаметром 22 мм в панели или двери щита. На задней стороне есть фиксирующая гайка - достаточно затянуть её рукой для надёжной посадки. Переднее кольцо из хрома обеспечивает герметичную посадку и эстетичный вид. Для подключения используйте провода с жилами до 2,5 мм2. Не требует специальных инструментов - подходит для быстрого обслуживания.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопочным аппаратам. Цвет красный соответствует правилам безопасной маркировки - обозначает команду «останов». Защита IP54 позволяет использовать устройство в условиях возможного попадания пыли и брызг воды, что делает его подходящим для цехов, лабораторий и помещений с умеренной влажностью.

Преимущества

• Простая и проверенная конструкция с самовозвратом - минимум отказов
• Чёткая механическая реакция на нажатие - чувствительность и точность
• Герметичное переднее кольцо предотвращает попадание грязи внутрь механизма
• Винтовое подключение - совместимо с большинством типов проводов
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4

Ограничения применения

• Не предназначен для постоянного включения - только импульсное управление
• Не имеет встроенной индикации - нельзя использовать как световой сигнал
• Напряжение выше 220 В не рекомендовано, хотя стандарт допускает до 660 В - для надёжности соблюдайте заявленные 220 В
• Не рассчитан на погружение в жидкости или мойку под давлением - IP54 не гарантирует защиту от струй воды высокого давления
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка)

Примеры использования

• Кнопка «Стоп» на станке с ЧПУ
• Аварийная остановка на конвейере
• Управление насосом в системе водоснабжения
• Пульт управления в цехе с высоким уровнем пыли
• Элемент управления в распределительном щите на производстве

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию, большее - плохую фиксацию
• Не перегибайте провода при подключении - это снижает срок службы винтовых зажимов
• Проверьте соответствие нагрузки: максимальный ток 10 А - не подключайте устройства мощностью свыше 2,2 кВт при 220 В
• Для длительной работы в холоде (ниже −15C) предварительно прогрейте кнопку перед первым включением
• При необходимости замены - отсоедините питание, снимите гайку сзади и вытяните механизм
