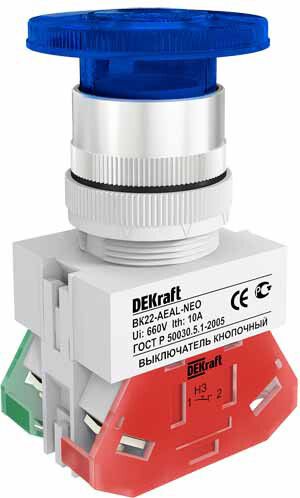

Выключатель кнопочный "Грибок" AEAL ВК-22 d22мм с фиксацией син. DEKraft 25036DEK APC

Кнопка грибовидная с фиксацией 22 мм синего цвета неон 220В AEAL ВК-22 - это надёжный кнопочный выключатель с индикацией состояния цепи, предназначен для управления и сигнализации в промышленном оборудовании. Бренд DEKRAFT и артикул ВК-22 указывают на серию проверенных решений для автоматизации.

Назначение и область применения

Кнопка ВК-22 используется для ручного включения и выключения электрических цепей с возможностью сохранения положения после нажатия. Интегрированная неоновая лампа показывает состояние цепи - горит при включении. Подходит для установки на панелях и дверях оборудования, где требуется визуальный контроль работы системы. Часто применяется на станках, конвейерах, распределительных щитах и других стационарных установках.

Технические характеристики

• Напряжение: 220 В переменного тока (работает в диапазоне до 660 В)
• Номинальный ток: 10 А
• Тип тока: Переменный, частота 50/60 Гц
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Индикация: Да - встроенная неоновая лампа
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Габариты: 22×22×22 мм
• Подключение: Винтовые зажимы для проводов сечением до 2,5 мм2
• Фиксация: Механическая - кнопка остаётся в нажатом состоянии до вторичного нажатия
• Цвет: Кнопка - синяя, переднее кольцо - хромированное пластиковое
• Конструкция линзы: Круглая, равномерно рассеивает свет неоновой лампы

Совместимость и монтаж

Кнопка ВК-22 монтируется через круглое отверстие диаметром 22 мм на лицевую панель или дверцу шкафа. Для установки достаточно продеть выводы проводов через заднюю часть корпуса и затянуть их винтовыми зажимами. Переднее кольцо обеспечивает плотную посадку и герметичность. Совместима с любыми панелями толщиной до 8 мм. Не требует специальных инструментов - достаточно отвёртки и сверла нужного диаметра.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 50030.5.1-2005, что гарантирует соответствие требованиям безопасности для электрооборудования в промышленной среде. Степень защиты IP54 позволяет использовать устройство в помещениях с высокой запылённостью или риском попадания жидкости. Конструкция исключает случайное отключение при вибрации.

Преимущества

• Яркая индикация неоновой лампой - легко определить состояние цепи даже при слабом освещении
• Механическая фиксация снижает вероятность случайного срабатывания
• Устойчивость к пыли и влаге (IP54) увеличивает срок службы в условиях производства
• Простая замена - можно менять без демонтажа всей панели
• Синий цвет соответствует стандартным обозначениям для “пуск” или “рабочий режим”

Ограничения применения

• Не предназначен для постоянного подключения нагрузки выше 10 А - превышение вызовет перегрев и выход из строя
• Не рекомендован для установки в условиях прямого потока воды или погружения - IP54 не обеспечивает полную герметичность
• Неоновая лампа имеет ограниченный срок службы - при её выходе из строя замена возможна только путём замены всего устройства
• Не поддерживает управление по сигналу - только механическое воздействие

Примеры использования

• Стартовая кнопка на станке с ЧПУ - синий цвет и фиксация позволяют оператору включить режим и не отпускать кнопку
• Аварийная остановка на конвейере - кнопка остается нажатой до ручного сброса, предотвращая самопроизвольный запуск
• Щитовое оборудование - индикация включения питания в распределительном шкафу
• Автоматические линии мойки - использование в условиях влажности и пыли благодаря IP54

Практические советы

• При монтаже используйте сверло точно 22 мм - меньшее отверстие повредит корпус, большее - нарушит герметичность
• Проверьте сечение провода - максимальное 2,5 мм2. Большие жилы нельзя зажать без риска плохого контакта
• Не закручивайте винты слишком сильно - это может треснуть контактную группу внутри
• Если индикация не работает - первым делом проверьте питание на входе, а не лампу: неоновые элементы редко выходят из строя раньше самого механизма
• Для многократного использования в аварийных системах выбирайте именно модели с фиксацией - они обеспечивают гарантированное удержание положения
