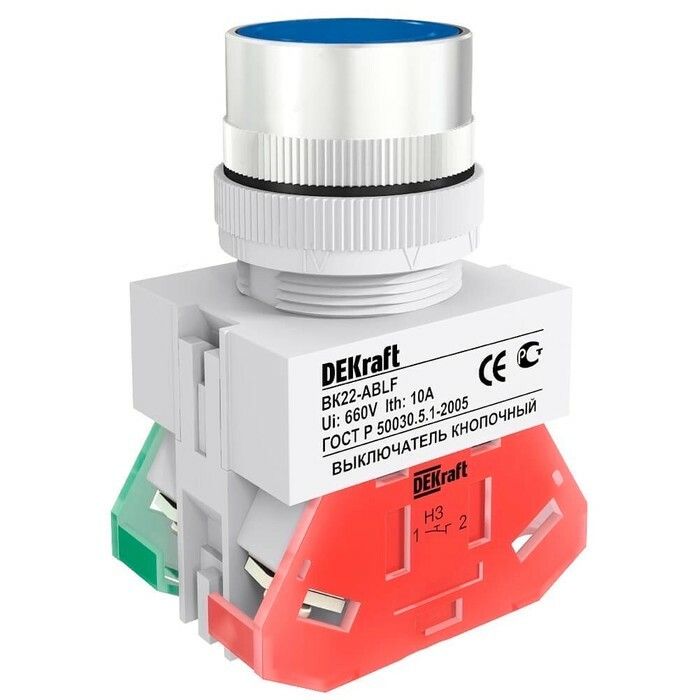

Выключатель кнопочный ABF ВК-22 d22мм 220В с фиксацией син. DEKraft 25127DEK APC

Выключатель кнопочный с фиксацией ABF 22 мм синий 220В ВК-22 от DEKraft - это надёжное устройство для управления электрическими цепями в промышленном оборудовании. Он предназначен для длительного включения/выключения с сохранением положения, имеет степень защиты IP54 и подходит для монтажа на панели. Артикул 25127dek соответствует серии ВК-22 и используется там, где требуется механическая фиксация кнопки без индикации.

Назначение и область применения

Выключатель кнопочный с фиксацией ABF 22 мм синий 220В ВК-22 применяется для ручного включения и выключения электрических цепей постоянным положением кнопки. Подходит для управления питанием оборудования, запуска/останова механизмов, аварийного отключения. Установка возможна на стационарные панели, двери шкафов, корпуса станков и конвейеров. Часто встречается в системах автоматизации, на производстве, в энергообъектах и на объектах с высокой вибрацией.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Рабочее напряжение: 220 В (переменный ток, частота 50/60 Гц)
• Номинальный ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы (до 2,5 мм2)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Тип кнопки: плоская, цилиндрический толкатель
• Фиксация: механическая, с сохранением положения после нажатия
• Цвет кнопки: синий
• Цвет переднего кольца: хромированный
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Выключатель кнопочный с фиксацией ABF 22 мм синий 220В ВК-22 монтируется через круглое отверстие диаметром 22 мм в металлической или пластиковой панели. Крепление осуществляется с помощью двух фиксирующих гаек с тыльной стороны. Переднее хромированное кольцо обеспечивает герметичность и эстетичный вид. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении к сети 220 В. Устройство совместимо с любыми контактными элементами, рассчитанными на 10 А, в том числе с реле, пускателями и контроллерами.

Безопасность и стандарты

Выключатель кнопочный с фиксацией ABF 22 мм синий 220В ВК-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления. Степень защиты IP54 позволяет использовать его в условиях, где есть пыль, влага или случайные брызги. Климатическое исполнение УХЛ4 гарантирует работу в помещениях с невысокой температурой и повышенной влажностью, но не рекомендовано для открытых площадок или экстремальных условий. Конструкция исключает самопроизвольное отключение при вибрации.

Преимущества

• Механическая фиксация кнопки предотвращает случайное отключение - идеально для режимов “вкл./выкл.”
• Герметичная конструкция с передним кольцом снижает риск попадания пыли и влаги внутрь
• Синий цвет кнопки легко отличить среди других - удобно для операторов
• Винтовое подключение надёжно и не требует специального инструмента
• Подходит для установки на тонкие и толстые панели благодаря универсальному креплению

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - максимальное рабочее напряжение 220 В, хотя серия ВК-22 теоретически рассчитана на 660 В, этот конкретный модуль ограничен 220 В
• Отсутствует светодиодная индикация - нельзя визуально определить состояние цепи без внешних указателей
• Не подходит для взрывоопасных сред - класс защиты IP54 недостаточен для Zone 1/2
• Не рекомендуется для частого циклического включения/выключения более 1000 раз в час - износ механизма фиксации возрастает
• Не следует применять в условиях постоянного воздействия прямого потока воды или погружения

Примеры использования

• Управление двигателем насоса на водопроводной станции
• Аварийная остановка конвейера на пищевом производстве
• Включение/выключение системы вентиляции в цеху
• Ручной запуск станка с ЧПУ
• Кнопка сброса сигнализации в распределительном щите

Практические советы

• Перед монтажом проверьте глубину панели - толщина должна позволять плотно закрутить гайки сзади
• Используйте кабель с медными жилами и изоляцией, устойчивой к нагреву - особенно при работе на пределе 10 А
• При групповом монтаже нескольких кнопок ВК-22 соблюдайте минимальный интервал 30–40 мм между отверстиями для удобства обслуживания
• Синий цвет кнопки часто ассоциируют с “включено” - используйте его для основных функций, а красный - для аварийных
• Проверяйте затяжку винтов каждые 6 месяцев при активной эксплуатации - ослабление может вызвать нагрев и окисление контактов
• Не заменяйте оригинальный толкатель - он специально подобран для точного срабатывания механизма внутри
