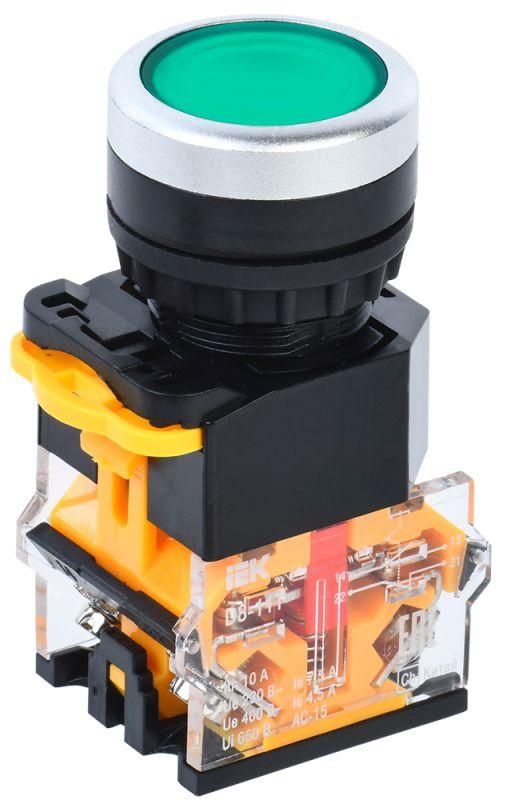

Кнопка D8-11T d=22мм 1з+1р с фиксацией зеленая | BBT30-11T-3-21-K06 IEK

Кнопка нажимная D8-11T диаметр 22 мм 1 нормально-открытый контакт + 1 нормально-замкнутый контакт с фиксацией зеленая от бренда IEK предназначена для ручного управления электрическими цепями в промышленном оборудовании. Её конструкция обеспечивает надёжную фиксацию положения и совместима с типичными шкафами управления.

Назначение и область применения

Кнопка нажимная D8-11T используется для ручного запуска, остановки или изменения режима работы оборудования через управление магнитными пускателями, реле и другими устройствами автоматики. Подходит для установки на панелях и щитах управления в условиях производства, на конвейерах, насосных станциях, станках с ЧПУ и других объектах с необходимостью частого ручного воздействия.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Тип фиксации: механическая - кнопка остаётся в нажатом состоянии до вторичного нажатия
• Тип напряжения: работает с переменным (до 660 В) и постоянным (до 400 В) током
• Способ подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, не предохраняет от воды
• Цвет: зелёный - соответствует стандарту для команд “пуск” или “включено”
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Монтаж: встраиваемый - устанавливается в отверстие панели, корпус не выступает
• Форма кнопки: плоская - снижает риск случайного срабатывания

Совместимость и монтаж

Кнопка нажимная D8-11T монтируется в панель через круглое отверстие диаметром 22 мм. Контактный модуль крепится внутри шкафа, а головка с фиксатором крепится сверху - позволяет заменить только повреждённую часть без демонтажа всей системы. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что толщина панели не превышает допустимую для данного типа крепления - рекомендованная толщина до 6 мм.

Безопасность и стандарты

Кнопка соответствует требованиям к коммутационным аппаратам для слаботочных и силовых цепей. Степень защиты IP40 исключает попадание инструментов и крупных частиц, но не рассчитана на влагу или мойку. Применяйте её только в сухих помещениях с контролируемой средой - не для улицы, цехов с высокой влажностью или агрессивными жидкостями.

Преимущества

• Два типа контактов в одном корпусе - экономят место в щите и упрощают схему управления
• Механическая фиксация позволяет удерживать состояние без постоянного давления - удобно для длительных операций
• Зелёный цвет кнопки легко распознаётся визуально - снижает вероятность ошибки при работе
• Винтовое подключение - надёжно, не требует специальных инструментов, подходит для многократных подключений
• Сменяемая головка - можно заменить цвет или испорченную деталь без замены всего устройства

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификат взрывозащиты
• IP40 недостаточен для помещений с повышенной влажностью, мытьём или брызгами воды
• Не предназначен для частого срабатывания более 10–15 раз в минуту - возможен преждевременный износ
• Не имеет встроенной индикации - световая сигнализация невозможна, так как лампа не предусмотрена

Примеры использования

• Запуск и остановка двигателя насоса в системе водоснабжения
• Переключение между ручным и автономным режимом на конвейере
• Аварийная остановка станка с ЧПУ - зелёная кнопка с фиксацией даёт возможность удержать режим “выкл.” после срабатывания
• Управление освещением в производственных зонах через реле

Практические советы

• При монтаже проверьте точность диаметра отверстия - даже небольшое отклонение может затруднить установку или вызвать люфт
• Подключайте НО и НЗ контакты согласно схеме управления - путаница может привести к некорректному срабатыванию оборудования
• Для долгой службы избегайте механических ударов по кнопке - фиксация рассчитана на регулярное, а не на силовое нажатие
• Если требуется защита от влаги - выбирайте модели с IP65/IP67; эта кнопка D8-11T не подходит для таких задач
• При замене старой кнопки - убедитесь, что новый артикул bbt30-11t-3-21-k06 имеет ту же геометрию и глубину корпуса
