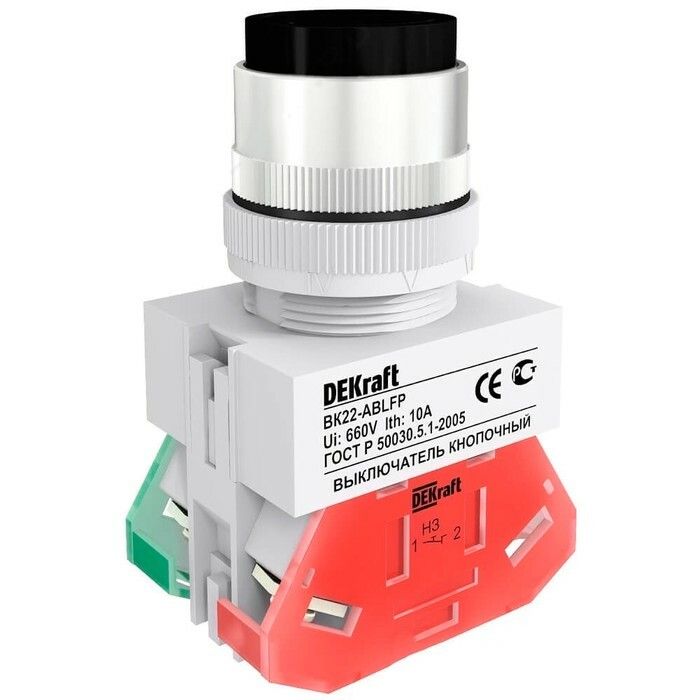

Выключатель кнопочный ABFP ВК-22 d22мм 220В с фиксацией черн. DEKraft 25129DEK APC

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В от DEKraft - надёжное устройство для управления электрическими цепями с ручным включением и удержанием положения. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запылённости и влажности. Артикул 25129dek соответствует серии ВК-22.

Назначение и область применения

Выключатель кнопочный с фиксацией ABFP диаметр 22 мм 220В предназначен для ручного включения и удержания в активном состоянии электрических цепей постоянного или переменного тока. Используется там, где требуется сохранить состояние включено/выключено после однократного нажатия - например, для старта/останова двигателей, насосов, конвейеров, систем автоматизации.

Подходит для установки на стационарные устройства: пульты управления, корпуса станков, шкафы автоматики, оборудование с дверцами. Может применяться в помещениях с нормальной влажностью и температурой, а также во внешних условиях при защищённой установке.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Рабочее напряжение: 220 В (максимальное - до 660 В согласно IEC 60947-5-1)
• Номинальный ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы (до 2,5 мм2)
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Монтаж: на лицевую панель через установленное отверстие
• Фиксация кнопки: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Толкатель: цилиндрический, высокий - обеспечивает удобное нажатие даже с перчатками
• Цвет: чёрная кнопка, хромированное переднее кольцо
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABFP диаметр 22 мм 220В устанавливается в подготовленное круглое отверстие диаметром 22 мм. Переднее хромированное кольцо плотно прилегает к поверхности панели, обеспечивая герметичность и эстетичный вид. Для фиксации используется внутренний фиксирующий механизм - никаких дополнительных гаек или пластиковыx колец не требуются.

Подключение осуществляется через два винтовых зажима: один для входа, второй - для выхода. Кабель сечением до 2,5 мм2 легко помещается в зажим. Обязательно проверьте правильность подключения НЗ и НО контактов - они работают одновременно, что позволяет использовать устройство как переключатель.

Артикул 25129dek совместим с другими элементами серии ВК-22 от DEKraft - можно собирать комплекты из нескольких кнопок одного типа.

Безопасность и стандарты

Выключатель ABFP диаметр 22 мм 220В соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления и сигнализации. Степень защиты IP54 гарантирует безопасную работу в средах с пылью и возможными брызгами воды - например, на производстве, в мастерских, на складах.

Изделие не имеет световой индикации - не следует использовать в ситуациях, где необходимо визуальное указание текущего состояния. Для этого рекомендуется дополнять схему отдельным индикатором.

Преимущества

• Механическая фиксация - кнопка не возвращается в исходное положение самопроизвольно, снижает риск случайного отключения
• Высокий толкатель - удобен для операторов в перчатках и при ограниченном доступе
• Хромированное кольцо - устойчиво к коррозии, легко моется, повышает долговечность
• Винтовое подключение - надёжно, не требует специальных инструментов, подходит для многожильных проводов
• Совместимость с сериями DEKRAFT - возможность замены и расширения системы без изменения дизайна панели

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном воздействии жидкости
• Не содержит светодиода - нельзя использовать как индикатор состояния без внешней схемы
• Не рекомендован для частого циклического включения/выключения более 1000 раз в час - это снизит срок службы механизма
• Работает только при температуре выше −25C - в холодных условиях вне закрытых помещений возможны трудности с нажатием
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)

Примеры использования

• Стартовая кнопка на пульте управления конвейером - после нажатия система продолжает работать до следующего нажатия
• Остановка аварийного режима на станке - кнопка остаётся в нажатом положении, пока не будет сброшена оператором
• Управление освещением в цеху - включение света одним нажатием, выключение - повторным
• Панель управления насосной станцией - сочетание с другим выключателем для включения/останова

Практические советы

• Перед установкой проверьте глубину панели - толкатель выступает на 15–18 мм, убедитесь, что он не задевает соседние детали
• При использовании в условиях пыли - периодически протирайте поверхность кольца, чтобы предотвратить забивание грязью подвижных частей
• При подключении используйте клеммы с метками L/N - так проще избежать путаницы между НЗ и НО контактами
• Если нужна индикация - выбирайте модель с лампой (например, ABFP-L) или параллельно подключите отдельный индикатор
• Артикул 25129dek - единственный вариант в этой серии с чёрной кнопкой и хромированным кольцом; другие цвета отличаются по артикулу
