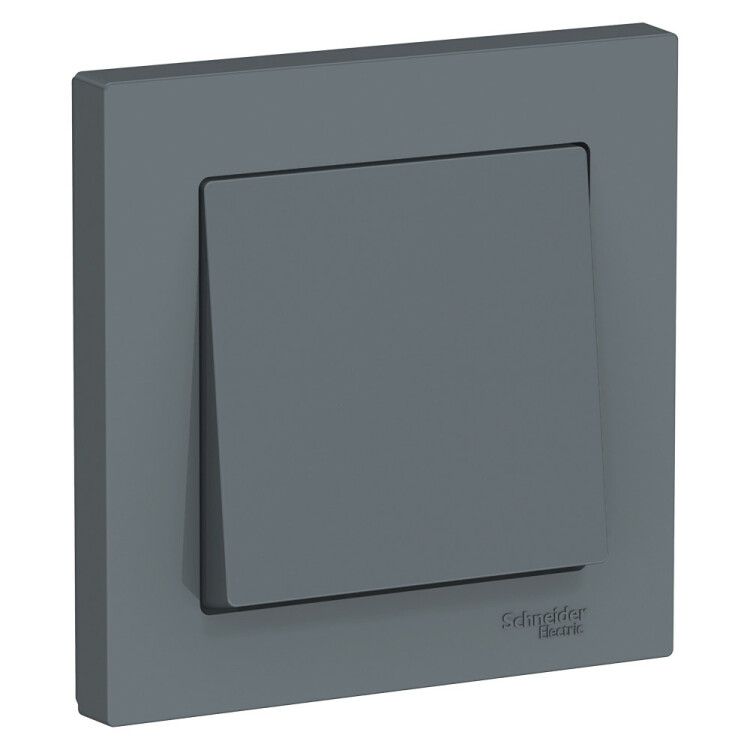

Выключатель одноклавишный ATLASDESIGN схема 1 10АХ в сборе грифель - ATN000712 APC

Выключатель одноклавишный 10А схема 1, в сборе, грифель от Systeme Electric (артикул atn000712) - надёжное устройство для управления освещением в жилых и офисных помещениях. Комплектный вариант с рамкой обеспечивает быстрый монтаж и единый дизайн интерьера.

Назначение и область применения

Выключатель одноклавишный 10А схема 1, в сборе, грифель предназначен для коммутации световых нагрузок в однофазных сетях 220–250 В. Подходит для управления точечными светильниками, люстрами, бра и другими приборами мощностью до 2,5 кВт. Применяется в квартирах, домах, офисах, школах и других объектах с внутренней проводкой. Монтируется в стандартные монтажные коробки глубиной от 40 мм.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Количество клавиш: одна
• Схема подключения: 1-полюсная (размыкание фазного провода)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт (ABS-пластик без галогенов)
• Цвет: серый «грифель»
• Отделка поверхности: матовая
• Габариты: 83×83×40 мм
• Способ подключения: винтовые зажимы для проводов сечением до 2,5 мм2
• Способ монтажа: внутренний, встраиваемый
• Тип крепления: винтовые лапки
• Подсветка: отсутствует

Совместимость и монтаж

Выключатель одноклавишный 10А схема 1, в сборе, грифель совместим со всеми стандартными монтажными коробками Евроформата (54×54 мм или 60×60 мм). Крепится за счёт усиленных металлических лапок, которые плотно фиксируют механизм внутри коробки даже при больших усилиях при установке. В комплекте уже есть рамка того же цвета - её можно сразу монтировать вместе с выключателем. Для подключения используйте медные провода сечением 0,75–2,5 мм2. Не допускается подключение многожильных проводов без опрессовки наконечника.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Отсутствие галогенов в материале снижает риск образования токсичных веществ при перегреве. Выключатель прошёл испытания на механическую прочность и тепловое воздействие согласно международным нормам IEC 60669-1. Однако IP20 не позволяет использовать его во влажных помещениях - банях, душевых, на улице или в подвале без дополнительной защиты.

Преимущества

• Усиленные лапки обеспечивают устойчивую фиксацию в коробке - исключается расшатывание после длительной эксплуатации
• Матовая поверхность не царапается легко и не остаётся следов от пальцев
• Комплектация с рамкой экономит время при монтаже и гарантирует гармоничный внешний вид
• ABS-пластик сохраняет форму и цвет даже при постоянном УФ-воздействии - не желтеет со временем
• Чёткий тактильный ход клавиши - удобно в темноте и при высокой нагрузке

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не подходит для управления двигателями, нагревателями свыше 2,5 кВт или индуктивными нагрузками без дополнительных контакторов
• Не имеет подсветки - невозможно найти выключатель в темноте
• Не предназначена для установки в шкафах автоматики или на щитах - используется только в стеновых коробках

Примеры использования

• Управление потолочным светильником в спальной комнате
• Переключение света в коридоре или туалете
• Коммутирующее устройство для LED-ленты через драйвер (при условии, что ток не превышает 10 А)
• Замена старого выключателя в ремонте квартиры с сохранением дизайнерского решения

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании многожильных проводов - запрессуйте их наконечниками типа НШВИ, чтобы избежать плохого контакта
• Проверьте глубину монтажной коробки перед установкой - минимальная должна быть 40 мм
• Не затягивайте винты слишком сильно - это повредит пластиковые зажимы
• Если нужна подсветка - выбирайте другую модель; этот выключатель не предусматривает модификацию
• Выключатель одноклавишный 10А схема 1, в сборе, грифель от Systeme Electric хорошо сочетается с другими изделиями серии AtlasDesign - рекомендуется использовать один стиль для всей группы розеток и выключателей
