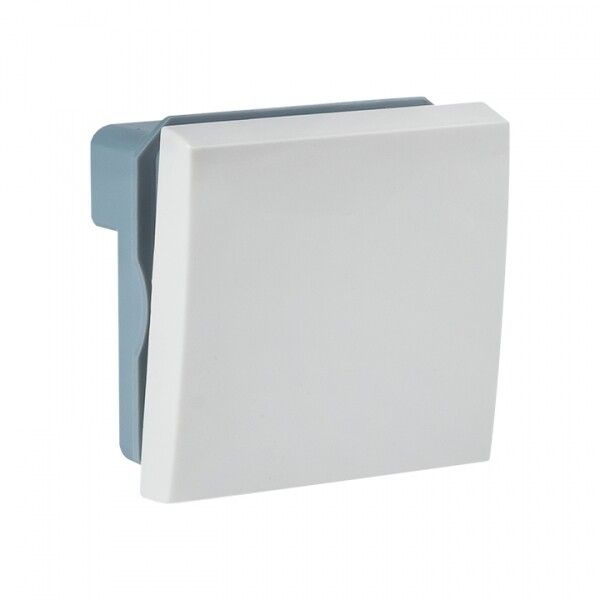

Выключатель 10А, 1 клавишный без индикатора | E2MV10-021-10 EKF

Выключатель EKF e2mv10-021-10 - это надёжный одноклавишный выключатель на 10 А, предназначенный для управления освещением и другими нагрузками до 230 В в бытовых и офисных помещениях. Модульный элемент серии PROxima совместим с кабель-каналами системы C-Line и обеспечивает простой монтаж без лишних инструментов.

Назначение и область применения

Выключатель EKF e2mv10-021-10 используется для включения и отключения электроприборов с мощностью до 2,3 кВт (при 230 В). Подходит для управления светом в жилых комнатах, коридорах, офисах, складских помещениях. Устанавливается исключительно в настенные кабель-каналы систем типа C-Line. Не предназначен для управления высокомощными устройствами, двигателями или оборудованием с импульсными нагрузками.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Количество клавиш: одна
• Схема подключения: 1-полюсный (размыкание фазы)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Способ подключения: винтовые клеммы
• Тип крепления: безвинтовое зажимное - фиксируется в профиле кабель-канала щелчком
• Цвет: белый, глянцевая поверхность
• Расположение при установке: только горизонтальное
• Материал корпуса: пластик (содержит галогены)

Совместимость и монтаж

Выключатель EKF e2mv10-021-10 - модульный элемент, рассчитанный на установку в стандартные настенные кабель-каналы серии C-Line. Он не устанавливается в обычные подрозетники или распределительные коробки. Для монтажа достаточно вставить устройство в направляющие профиля до характерного щелчка. Подключение проводов осуществляется через винтовые клеммы: зачищенные концы провода (до 2,5 мм2) затягиваются отверткой. Направление монтажа - только горизонтальное, вертикальная установка невозможна.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - применение в ванных, кухнях, на улице запрещено. Конструкция не имеет функции автоматического отключения при перегрузке - требуется внешняя защита (автоматический выключатель или предохранитель).

Преимущества

• Быстрый монтаж без дополнительных креплений - фиксация происходит в профиль кабель-канала одним движением
• Чёткая механика клавиши - надёжное включение и отключение даже после многократных циклов
• Эстетичный глянцевый белый корпус легко сочетается с интерьерами
• Совместимость со всей серией C-Line - можно собирать комплексную систему управления с розетками, переходниками и распределительными блоками

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, бассейн, улица)
• Не подходит для установки в стандартные подрозетники - требует специальный кабель-канал C-Line
• Запрещена вертикальная установка - только горизонтальная ориентация
• Не содержит индикации состояния - невозможно визуально определить, включен ли выключатель
• Содержит галогены - не рекомендован для экологически чувствительных объектов (например, детские учреждения по некоторым нормам)

Примеры использования

• Управление точечным освещением в офисном кабинете с использованием кабель-канала C-Line
• Переключение света в коридоре жилого дома при скрытой проводке внутри стенового канала
• Подключение лампы на рабочем месте в мастерской с организацией проводки в настенной шине

Практические советы

• Перед монтажом проверьте, что кабель-канал именно серии C-Line - другие профили не подходят
• Используйте провода с сечением не более 2,5 мм2 - большие жилы не войдут в клемму
• Не затягивайте винты слишком сильно - это может повредить контактную группу
• Если нужна индикация включения - выбирайте аналог с подсветкой (например, EKF e2mv10i-021-10)
• При замене старого выключателя - убедитесь, что новое устройство также рассчитано на 10 А и 230 В
