Выключатель двухклавишный наружный Этюд SE 10А 250В IP20 Systeme Electric BA10-002D

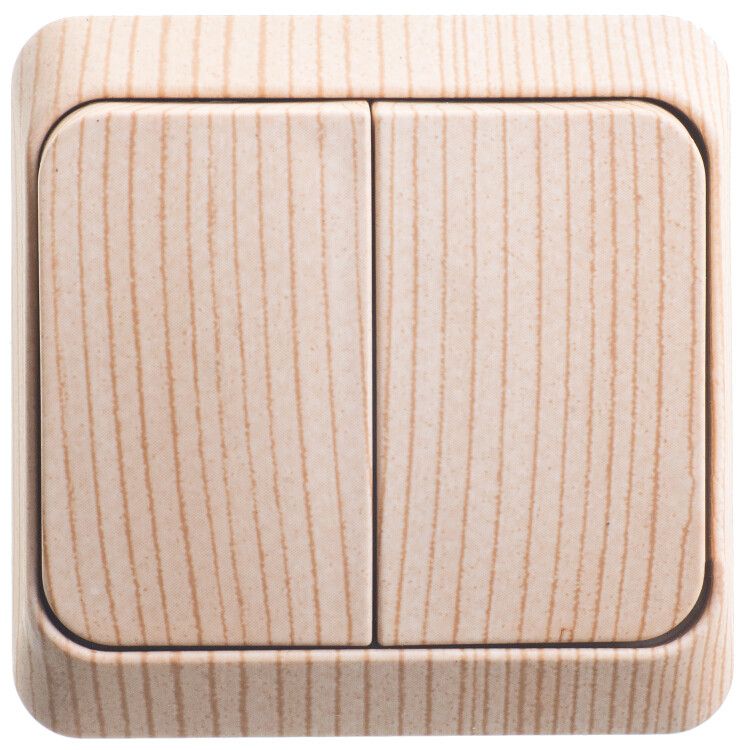

Выключатель 2-клавишный наружный сосна сх. 5 от Systeme Electric (серии ETUDE, артикул ba10-002d) - это надёжное устройство для управления двумя группами освещения с одной точки, подходящее для открытой установки в жилых и общественных помещениях.

Назначение и область применения

Выключатель 2-клавишный наружный сосна сх. 5 предназначен для коммутации цепей освещения в бытовых и административных помещениях. Каждая из двух клавиш управляет отдельной группой светильников - например, потолочными лампами и бра, или зонами в комнате. Подходит для установки в коридорах, спальнях, холлах, офисах и других местах, где требуется независимое включение/выключение нескольких источников света. Устройство рассчитано на работу в сетях переменного тока 220–250 В, максимальный ток - 10 А, что соответствует нагрузке до 2300 Вт.

Технические характеристики

• Количество клавиш: 2
• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Максимальная мощность нагрузки: 2300 Вт
• Количество полюсов: 1
• Схема подключения: 5 (однополюсный выключатель с переключением двух цепей)
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Материал корпуса: пластик с имитацией дерева
• Цвет: дерево (глянцевая фактура, имитирующая сосну)
• Габариты: 61×61×35,5 мм
• Минимальная глубина встраивания: 37,5 мм
• Тип крепления: винтовое
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы при температуре от −25C до +40C)
• Нормативный документ: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)
• Подсветка: не предусмотрена
• Состав: без галогенов

Совместимость и монтаж

Выключатель 2-клавишный наружный сосна сх. 5 устанавливается открытым способом - на стену без углубления. Для монтажа используются два винта, расположенные сбоку корпуса. Корпус имеет фланец, который плотно прилегает к поверхности стены. Подключение проводов осуществляется через винтовые клеммы: зачищенный конец кабеля (до 2,5 мм2) вставляется в зажим и затягивается отверткой. Не требует специальных инструментов. Комплектуется готовым корпусом - никаких дополнительных деталей для сборки не нужно. Установка возможна на любую твёрдую поверхность: гипсокартон, дерево, бетон, кирпич. Примечание: при использовании многожильного кабеля рекомендуется обжать концы наконечниками для лучшего контакта.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 51324.1-2005, что гарантирует соответствие требованиям безопасности для электроустановок в РФ. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от влаги - поэтому устройство нельзя использовать во влажных помещениях (ванная, баня, улица). Материал корпуса не содержит галогенов, что снижает токсичность при нагреве. Климатическое исполнение УХЛ4 позволяет эксплуатировать изделие в неотапливаемых помещениях при низких температурах.

Особенности конструкции

Корпус выполнен из прочного пластика с глянцевым покрытием, которое имитирует натуральное дерево - визуально напоминает срез сосны. Такая отделка сочетает эстетику натурального материала с долговечностью пластика. Нет подсветки - светодиодная индикация в комплект не входит. Клавиши выполнены в едином дизайне, легко нажимаются, имеют чёткий тактильный щелчок. Размеры устройства совместимы со стандартными рамками и декоративными накладками для наружных выключателей.

Преимущества

• Два независимых канала управления - удобно для зонального освещения
• Имитация дерева - гармонично вписывается в интерьеры в стиле кантри, этника, минимализм
• Произведён в России - доступная цена и гарантированная совместимость с российскими стандартами
• Простой монтаж - не требует подготовки ниши в стене
• Соответствует международному стандарту IEC 60669-1

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для установки на улице или в неотапливаемых местах с постоянной сыростью
• Максимальная нагрузка - 2300 Вт; не используется для управления мощными нагревательными приборами (электрокамины, тепловые завесы)
• Отсутствует подсветка - в темноте сложно найти клавиши
• Не совместим с системами умного дома - только механическое управление

Примеры использования

• Управление основным светом и ночником в спальне
• Включение люстры и точечных светильников в гостиной
• Контроль освещения в коридоре и на лестнице с одного места
• Освещение рабочей зоны и зоны отдыха в офисном кабинете

Практические советы

• Перед монтажом обязательно отключите питание - даже при малом токе риск поражения есть
• Проверьте сечение провода: не используйте кабель более 2,5 мм2 - это вызовет перегрев клемм
• Если стена неровная, подложите под корпус прокладку - чтобы он не болтался
• При замене старого выключателя убедитесь, что новый по размерам (61×61 мм) поместится в имеющееся место
• Для визуальной целостности выбирайте другие элементы системы ETUDE того же цвета - рисунок “сосна” хорошо сочетается с розетками и распределительными коробками этой серии
