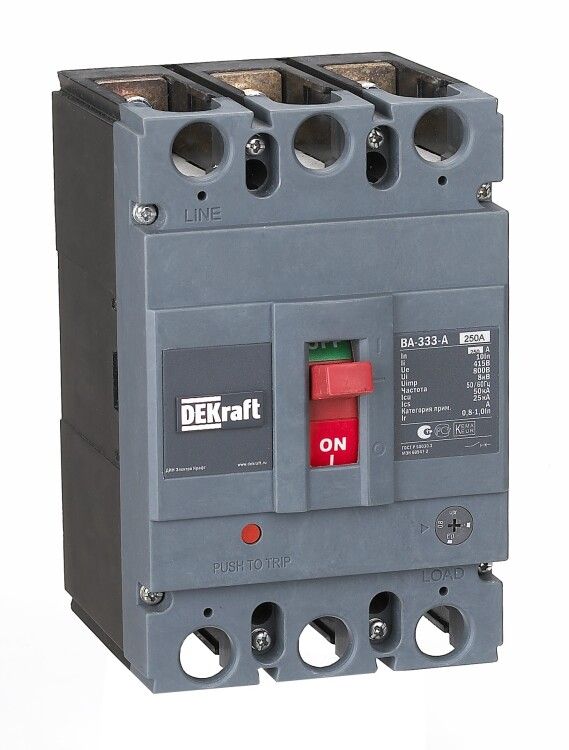

Выключатель автоматический 3п 250А диапазон уставок 200...250А 50кА ВА-333 DEKraft 21138DEK APC

Автоматический выключатель ВА-333 от DEKraft - трёхполюсный силовой аппарат с номинальным током 250 А и отключающей способностью 50 кА, предназначенный для защиты промышленных цепей переменного тока. Устройство обеспечивает надёжную работу в условиях высоких нагрузок и применяется там, где важны точность срабатывания и долговечность.

Назначение и область применения

Автоматический выключатель ВА-333 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для установки в щитах питания станков, конвейеров, насосных групп, воздушных компрессоров и других мощных потребителей. Применяется в помещениях с умеренным климатом, в том числе на заводах, складах и объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 415 В переменного тока (AC)
• Количество полюсов: 3
• Номинальный ток: 250 А
• Диапазон регулировки тока срабатывания: 200–250 А - позволяет настроить чувствительность под конкретную нагрузку
• Номинальная отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: комбинированный (тепловой + электромагнитный) - защищает от длительных перегрузок и мгновенных КЗ
• Степень защиты: IP20 - предохраняет от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Максимальное сечение кабеля: 120 мм2 - поддерживает подключение крупных медных жил
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности
• Тип подключения: винтовые зажимы - обеспечивают надёжный контакт при правильном затягивании
• Способ монтажа: на монтажную плиту - фиксируется болтами через отверстия в основании
• Тип управления: рычаг - удобен для ручного включения/выключения
• Конструкция: стационарная - не предназначен для выдвижения из корпуса
• Нормативные документы: ТР ТС 004/2011, ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-333 монтируется на металлическую монтажную плиту с помощью встроенного крепежа. Для установки требуется свободное пространство вокруг аппарата - минимум 50 мм с боков и сверху для теплоотвода. Подключение кабелей выполняется винтовыми зажимами: важно соблюдать момент затяжки, указанный в руководстве, чтобы избежать повреждения контактов. Комплект поставки включает 4 межфазные перегородки - они снижают риск пробоя между фазами при КЗ. Устройство совместимо с аксессуарами DEKraft: сигнальными контактами, расцепителями напряжения и моторными приводами, которые можно установить дополнительно.

Безопасность и стандарты

Автоматический выключатель ВА-333 соответствует требованиям ТР ТС 004/2011 и ГОСТ Р 50030.2-2010, что гарантирует соответствие европейским нормам МЭК 60947-2. Сертифицирован для работы в промышленных сетях с напряжением до 415 В. Наличие теплового и электромагнитного расцепления обеспечивает двойную защиту: от медленных перегрузок и внезапных скачков тока. IP20 не требует герметизации корпуса, но запрещает использование во влажных или пыльных средах без дополнительной защиты.

Преимущества

• Широкий диапазон регулировки тока срабатывания (200–250 А) - позволяет точно адаптировать защиту под реальные условия эксплуатации
• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах
• Надёжные винтовые зажимы - подходят для кабелей до 120 мм2, исключают ослабление соединений при вибрации
• Готовый комплект перегородок и крепежа - экономит время на сборку и повышает безопасность
• Поддержка расширяемой функциональности - возможность добавления аксессуаров без замены самого устройства

Ограничения применения

• Не предназначен для установки в открытых или влажных местах - степень защиты IP20 не защищает от влаги и пыли
• Не имеет выдвижного механизма - нельзя обслуживать или менять без демонтажа с монтажной платы
• Требует ручного управления - не подходит для удалённого или автоматизированного управления без внешних модулей
• Имеет ограниченный рабочий температурный диапазон - при температурах ниже −40 C или выше +40 C возможны отказы
• Не рекомендован для частых операций включения/выключения - не является устройством для частого переключения, только для защиты

Примеры использования

• Защита главного входа на промышленном участке с питанием 415 В, 3 фазы
• Щитовая распределительной системы на заводе с несколькими станками мощностью до 100 кВт каждый
• Централизованная защита группы насосов в системе водоснабжения
• Питание конвейерной линии с высоким пусковым током - благодаря регулируемому тепловому расцепителю

Практические советы

• При выборе автомата ВА-333 проверьте, что расчетный ток нагрузки не превышает 250 А, а максимальный ток КЗ в сети не больше 50 кА
• Настройте порог срабатывания на уровне 220–230 А - это оптимально для большинства промышленных нагрузок
• Обязательно используйте межфазные перегородки - они предотвращают дуговое замыкание между фазами
• При монтаже на плиту закручивайте крепёж равномерно - перекос может вызвать механический износ контактов
• Для дистанционного управления или сигнализации состояния подключите аксессуары: сигнальные контакты или моторный привод
• Не допускайте попадания влаги внутрь корпуса - даже при наличии перегородок IP20 не обеспечивает гидрозащиту
