Выключатель автоматический AV-125 1P 80A (C) 10kA AVERES |mcb125-1-80C-av| EKF

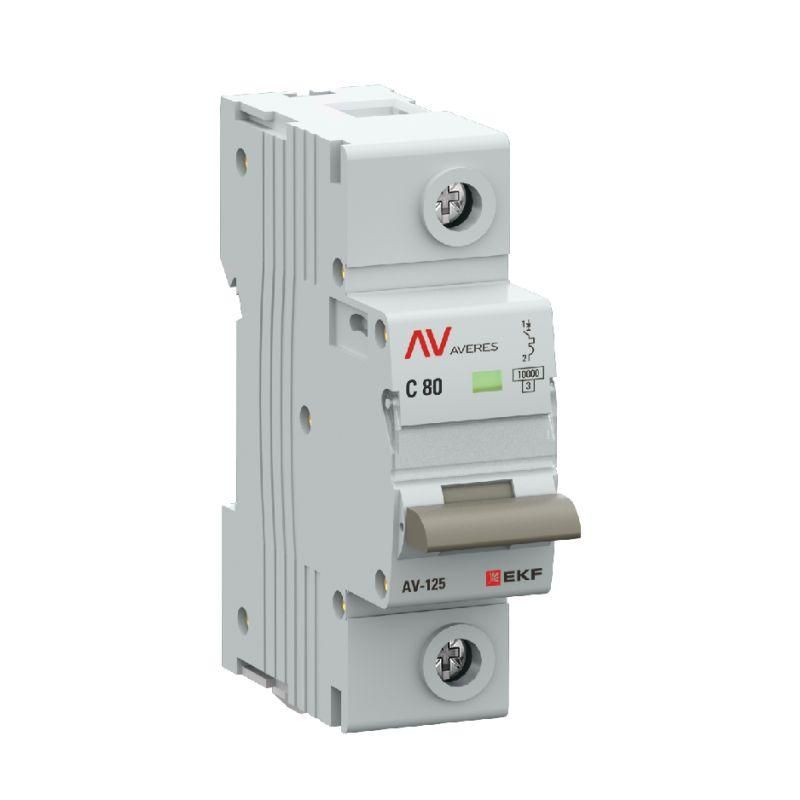

Автоматический выключатель EKF AVERES AV-125-1-80C-AV - однополюсный коммутационный аппарат на 80 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты цепей от перегрузок и коротких замыканий в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель EKF AVERES AV-125-1-80C-AV используется для защиты электрических цепей переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в бытовых, офисных и административных распределительных щитах. Применяется в качестве входного или группового автомата для мощных нагрузок: кондиционеры, бойлеры, электрокотлы, системы вентиляции.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 1 (1P) - защищает только фазный провод, ноль проходит через него без размыкания;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, нагревательные приборы);
• Тип тока: AC - работает только с переменным током;
• Класс токоограничения: 3 - высокий класс, обеспечивает быстрое гашение дуги и снижает энергию КЗ, передаваемую в сеть;
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения;
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода от тонких до толстых, подходящих для 80 А;
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным импульсам, например, от грозовых разрядов;
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Монтаж: 1,5 модуля DIN - занимает минимальное место на рейке;
• Глубина монтажа: 50 мм - требует достаточного пространства внутри шкафа;
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, в том числе на лестничных клетках или подъездах;
• Частота: 50 Гц - совместим с российскими и европейскими сетями.

Совместимость и монтаж

Автоматический выключатель EKF AVERES AV-125-1-80C-AV монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, допускающие провода сечением от 1 до 25 мм2. Обязательно соблюдать момент затяжки - слишком слабый контакт вызывает перегрев, слишком сильный - повреждает изоляцию провода. Нулевой провод не разрывается этим устройством - он должен подключаться отдельно к нулевой шине.

Безопасность и стандарты

Автоматический выключатель EKF AVERES AV-125-1-80C-AV соответствует требованиям ГОСТ IEC 60947-2, что подтверждает соответствие международным нормам безопасности и надёжности. Класс токоограничения 3 и испытание на 10 кА обеспечивают безопасное отключение даже при серьёзных авариях. Конструкция исключает самопроизвольное отключение при вибрациях и ударах.

Преимущества

• Механизм мгновенной коммутации - контакты замыкаются и размыкаются с одинаковой скоростью вне зависимости от того, как быстро пользователь включает/выключает автомат; это снижает износ и увеличивает срок службы;
• Уменьшенное тепловыделение - благодаря точному контакту и качественным материалам, автомат меньше греется при работе на пределе;
• Компактность - всего 1,5 модуля позволяют экономить место в щите;
• Поддержка большого сечения проводов - удобно для подключения мощных потребителей без переходников;
• Возможность дополнительной комплектации - можно установить дополнительные блоки (блокировки, сигнализацию, расцепители) по необходимости.

Ограничения применения

• Не предназначен для трёхфазных систем - для них нужны 3P или 4P автоматы;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужна защита от влаги;
• Характеристика C не рекомендована для оборудования с очень высоким пусковым током (например, больших двигателей) - лучше выбрать D;
• Не подходит для постоянной работы на 100% нагрузки - рекомендуется использовать с запасом 15–20%, то есть для нагрузки до 64–68 А;
• Требуется минимум 50 мм глубины в щите - не подходит для узких корпусов.

Примеры использования

• Главный автомат на этажном щите для квартиры с электроплитой и кондиционером;
• Защита группы розеток в мастерской с мощными инструментами;
• Входной автомат в щите частного дома с электрокотлом 7 кВт;
• Щит управления насосной станцией в подвале многоквартирного дома.

Практические советы

• Перед установкой проверьте, чтобы сечение вводного кабеля было не менее 16 мм2 меди - для 80 А этого минимум;
• Используйте только медные провода - алюминий не рекомендуется из-за окисления и плохого контакта;
• Если планируете подключать несколько автоматов рядом, учтите, что EKF AVERES AV-125-1-80C-AV имеет ширину 27 мм - между ними остаётся достаточно места для удобного доступа;
• При замене старого автомата на этот - сравните глубину монтажа: новый может выступать дальше, чем предыдущий;
• Для систем с частыми перегрузками (например, в цехах) стоит дополнительно установить термореле или контроллер нагрузки - автомат не предупредит, а лишь отключит.
