Выключатель автоматический 250А 2500Im ВА51-35М2-340010 УХЛ3 690В AC КЭАЗ 297444

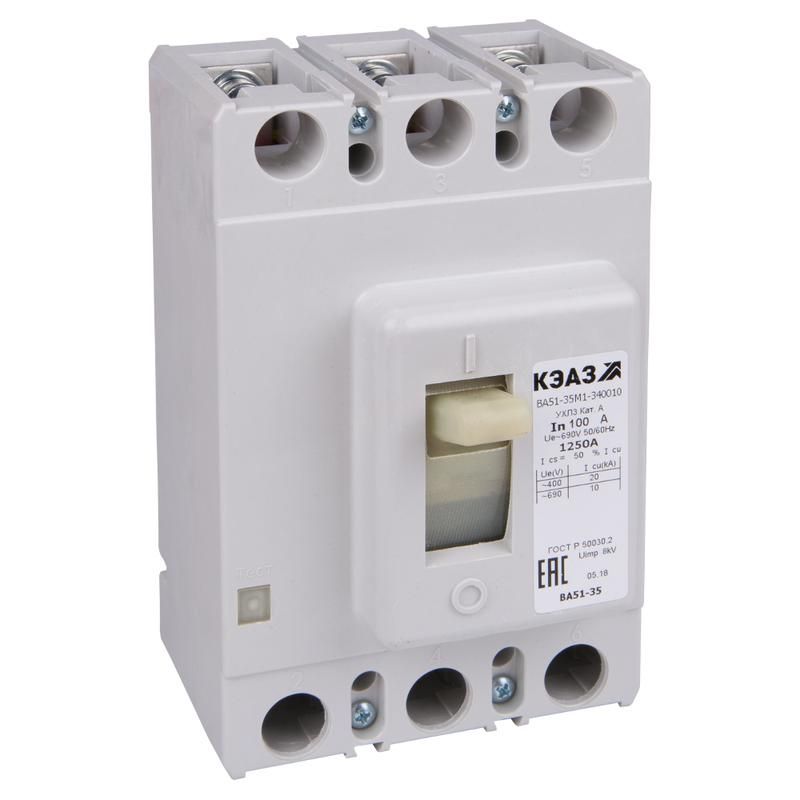

Автоматический выключатель ВА51-35М2-340010 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 250 А и отключающей способностью 20 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Модель ВА51-35М2-340010 устанавливается на монтажную плату и применяется в промышленных системах с напряжением до 690 В.

Назначение и область применения

Автоматический выключатель ВА51-35М2-340010 защищает электрические цепи переменного тока с частотой 50–60 Гц от:

• перегрузок - при длительном превышении номинального тока 250 А;
• коротких замыканий - при токах выше 2500 А (настройка срабатывания);
• для редких включений и отключений нагрузки - не более нескольких раз в день.

Подходит для установки в щитах, распределительных устройствах, на монтажных платах промышленного оборудования: станков, конвейеров, насосных групп, систем вентиляции. Применяется в условиях, где требуется надёжная защита без необходимости частой коммутации.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), допускается работа при 440 В постоянного тока (DC).
• Номинальный ток: 250 А - максимальный рабочий ток, при котором устройство сохраняет работоспособность.
• Число полюсов: 3 - защита всех фаз одновременно.
• Номинальная отключающая способность: 20 кА - максимальный ток КЗ, который выключатель может безопасно отключить.
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки) - двухступенчатая защита.
• Настройка защиты от перегрузки: жестко задана на 250 А - не регулируется.
• Настройка срабатывания КЗ: фиксирована на 2500 А - срабатывает при токе в 10× от номинала.
• Привод: ручной рычажковый - управление через физическое перемещение рычага.
• Конструкция: стационарный - не предназначен для выдвижения из шкафа.
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности.
• Подключение: винтовые зажимы - провода затягиваются гайками, требует контрольного подтягивания после монтажа.
• Степень защиты IP: IP20 - защита от предметов >12,5 мм, но не от пыли и воды.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

Автоматический выключатель ВА51-35М2-340010 монтируется исключительно на монтажную плату. Для установки необходимы:

• отверстия под крепёжные болты (диаметр и шаг указаны в чертежах КЭАЗ);
• плоская, прочная металлическая поверхность толщиной не менее 1,5 мм;
• зазор минимум 50 мм сверху и сбоку для теплоотвода.

Не совместим с DIN-рейкой. Подключение проводов - только медными жилами сечением до 70 мм2. Нельзя использовать многожильные провода без наконечников. После монтажа обязательно проверьте момент затяжки винтов - рекомендовано 1,8–2,2 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в условиях класса исполнения УХЛ3 - умеренный климат с возможностью повышенной влажности и температурой от −40C до +40C. Не предназначен для взрывоопасных сред, открытых площадок или помещений с высокой запылённостью.

Преимущества

• Устойчивость к импульсным перегрузкам благодаря качественному электромагнитному расцепителю.
• Жёсткая настройка параметров снижает риск некорректной регулировки.
• Литой корпус обеспечивает механическую прочность и долговечность.
• Простая конструкция - минимальное количество отказов при правильной эксплуатации.

Ограничения применения

• Не подходит для частых включений/выключений - не рассчитан на интенсивную коммутацию (например, для двигателей с частым пуском).
• Отсутствие вспомогательных контактов исключает возможность дистанционного управления или сигнализации состояния.
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с доступом пыли.
• Фиксированные пороги защиты - невозможно адаптировать под другие значения тока перегрузки или КЗ.
• Требуется точное соблюдение условий монтажа на плату - неверная установка может вызвать перегрев или повреждение контактной группы.

Примеры использования

• Защита главного входа питания на промышленном станке с мощностью до 160 кВт.
• Обеспечение безопасности цепей нагревательных элементов в термических камерах.
• Распределительный щит на заводе с сетью 690 В, где используется три фазы без нулевого провода.
• Щитовая система в холодильном комплексе с контролируемой нагрузкой и редкими операциями включения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - при токе 250 А используйте кабель сечением ≥70 мм2.
• Не закручивайте винты слишком сильно - это деформирует контактные планки и приведёт к перегреву.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в условиях вибраций.
• Если нужна сигнализация аварии - выбирайте модель с вспомогательными контактами (например, ВА51-35М2-340010 с префиксом “+A”).
• Для замены - всегда отключайте питание полностью; даже при отключенном положении рычага возможно наличие напряжения на входных клеммах.
