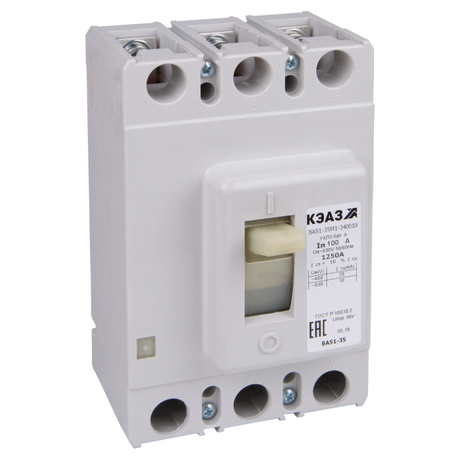

Выключатель автоматический ВА51-35М1-340010-16А-250-690AC-УХЛ3 | 108314 КЭАЗ

Автоматический выключатель ВА51-35М1-340010 16А 250В 690АС УХЛ3 от КЭАЗ - трёхполюсный аппарат в литом корпусе для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

Автоматический выключатель ВА51-35М1-340010 предназначен для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Он обеспечивает аварийное отключение при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах, пультах управления, на станках, конвейерах и других промышленных объектах с жёсткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 3 кА
• Количество полюсов: 3
• Род тока: переменный (AC)
• Тип расцепителя: электромагнитный и тепловой
• Уставка срабатывания магнитного расцепителя: 250 А
• Диапазон рабочих температур: от -60 C до +40 C
• Климатическое исполнение: УХЛ3 - для работы в условиях повышенной влажности и низких температур
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 2,5 мм2
• Подключение силовой цепи: винтовые зажимы
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Тип элемента управления: рычажковый
• Вид привода: ручной
• Наличие дугогасительной камеры: есть
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Автоматический выключатель ВА51-35М1-340010 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 2,5 мм2. Нельзя использовать кабели большего сечения - это нарушает контакт и снижает надёжность. Отсутствие вспомогательных контактов означает, что устройство нельзя подключить к системам сигнализации или удалённого управления. Монтаж допускается только в закрытых щитах с защитой от внешних воздействий из-за низкой степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2515/20). Конструкция с дугогасительной камерой предотвращает возгорание при отключении больших токов. Электромагнитный и тепловой расцепители обеспечивают двойную защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке.

Преимущества

• Высокая механическая прочность благодаря литому корпусу
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для холодных помещений и открытых площадок
• Надёжное отключение при токе КЗ до 3 кА
• Простая и проверенная конструкция - минимум отказов при правильном монтаже
• Совместим с другими изделиями серии ВА51 - легко заменяется аналогичными моделями

Ограничения применения

• Не применяется в цепях постоянного тока - максимальное напряжение DC указано в описании, но модель не сертифицирована для этого режима
• IP20 не защищает от пыли и брызг - запрещено использование в сырых, пыльных или наружных условиях без дополнительной защиты
• Отсутствие вспомогательных контактов исключает возможность дистанционного контроля состояния аппарата
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных потребителей выше 3–4 кВт при 380 В
• Только стационарное исполнение - не предусматривается перемещение или установка на DIN-рейку

Примеры использования

• Защита трёхфазного двигателя 3 кВт на производственной линии
• Распределительный щит в холодильной камере с температурой ниже -30 C
• Щит управления насосной станцией в неотапливаемом помещении
• Цепи питания оборудования в деревообрабатывающих цехах с высокой запылённостью (при условии герметизации шита)

Практические советы

• При монтаже затягивайте винты зажимов усилием, указанным в руководстве - недостаточно или слишком сильно затянутые контакты вызывают нагрев и выход из строя
• Используйте этот автомат только там, где возможен плановый осмотр и обслуживание - он не имеет индикации срабатывания
• Проверьте соответствие сечения кабеля 2,5 мм2 перед подключением; если нужен более толстый провод - выбирайте другую модель
• Для работы в условиях сильной влаги или пыли обязательно поместите автомат в герметичный корпус с классом защиты IP54 и выше
• При замене старого автомата сверьте тип расцепителя и уставку - у модели ВА51-35М1-340010 она фиксирована на 250 А, её нельзя изменить
