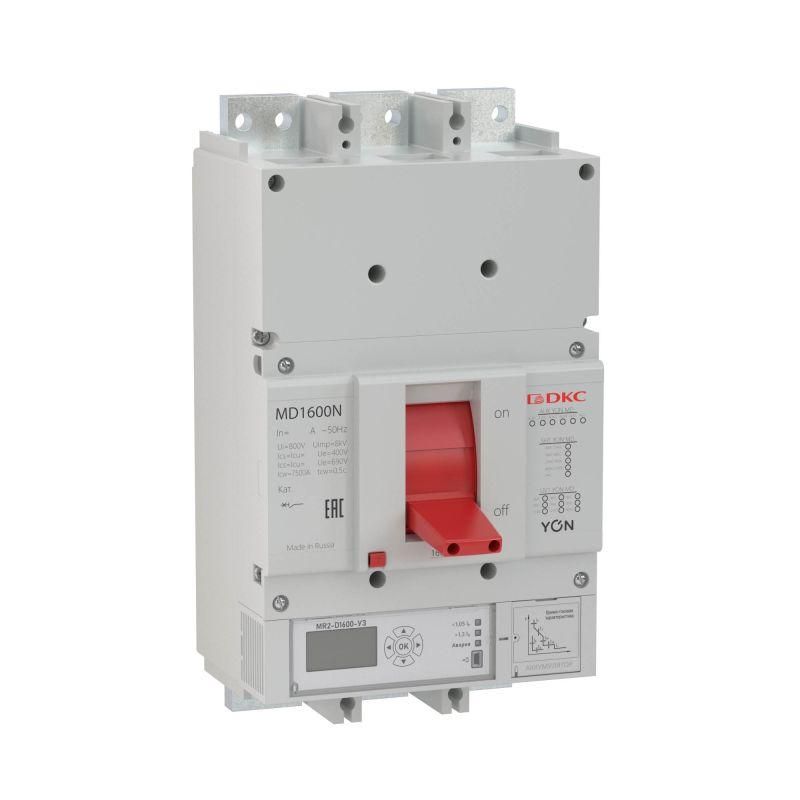

Выключатель автоматический в литом корпусе YON MD1000N-MR2 3P 1000А 50kA Ir 0.4...1xIn Isd 1.5...10xIn ДКС

Автоматический выключатель в литом корпусе 3P 1000А 50kA Ir 0.4…1xIn Isd 1.5…10xIn от бренда YON (группа DKC), артикул md1000n-mr2 — это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий, подходящее для промышленных объектов с высокими токовыми нагрузками.

Назначение и область применения

Устройство предназначено для защиты силовых цепей переменного тока в промышленных системах: распределительных щитах, питании крупных двигателей, конвейеров, сварочного оборудования и других установок с током до 1000 А. Подходит для стационарной установки в шкафах и ячейках, где требуется точная настройка защитных параметров и высокая коммутационная способность. Применяется там, где важна надёжность и возможность диагностики состояния сети через электронный расцепитель.

Технические характеристики

• Номинальное напряжение: 690 В — работает в сетях до 690 В переменного тока, включая промышленные системы 400/690 В.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Номинальный ток: 1000 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность: 50 кА — способен безопасно отключить ток короткого замыкания до 50 тысяч ампер.
• Тип расцепителя: Электронный — позволяет точно настраивать пороги срабатывания, имеет функцию защиты от замыканий на землю.
• Диапазон настройки защиты от перегрузки (Ir): 400–1000 А — можно задать порог срабатывания при перегрузке в пределах 40–100% от номинала.
• Диапазон регулировки расцепителя короткого замыкания (Isd): 1.5–10 × In — порог срабатывания при КЗ можно установить от 1500 до 10 000 А.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытые шкафы.
• Моторный привод: Да — возможна дистанционная операция (включение/выключение) с помощью внешнего привода.
• Тип подключения: Винтовое — кабель подводится и фиксируется болтами, обеспечивает прочное соединение.
• Способ монтажа: На монтажные элементы — крепится к DIN-рейкам или специальным платформам внутри щита.
• Температурный режим: От –40 °C до +70 °C (при использовании электронного расцепителя); при термомагнитном — до –60 °C.

Совместимость и монтаж

Автоматический выключатель YON MD совместим с монтажными элементами стандарта для выключателей в литом корпусе. Установка выполняется на DIN-рейку или жестко закрепляемую платформу. Для работы с моторным приводом необходимо подключить внешний управляющий модуль. Винтовое подключение требует соблюдения момента затяжки — не переусердствуйте, чтобы не повредить контактную группу. Обязательно проверьте соответствие сечения кабеля и класса изоляции — для 1000 А рекомендованы медные кабели сечением от 240 мм² и выше.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2, что подтверждает его соответствие международным нормам безопасности для выключателей в литом корпусе. Защита от замыканий на землю обеспечивает дополнительную безопасность при возникновении утечек тока в трёхфазных системах. Конструкция с двойным разрывом контактов снижает риск дугового замыкания и продлевает срок службы устройства.

Преимущества

• Электронный расцепитель даёт гибкую настройку чувствительности — удобно для сложных нагрузок.
• Высокая отключающая способность (50 кА) — подходит для мест с большими токами КЗ, например, рядом с трансформаторами.
• Функция защиты от замыканий на землю исключает необходимость в отдельном устройстве УЗО.
• Поддержка моторного привода — позволяет реализовать автоматизацию и удалённое управление.
• Двойной разрыв контактов — снижает нагрев и износ, увеличивает долговечность.

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли.
• Не используется в цепях постоянного тока — только переменный ток до 690 В.
• Электронный расцепитель требует стабильного питания — при отказе сети он может потерять настройки (зависит от модели).
• Не подходит для частых циклов включения/отключения — рассчитан на основную защиту, а не на частую коммутацию.

Примеры использования

• Щиты питания крупных насосных станций с двигателями 400–800 кВт.
• Линии подачи энергии к конвейерным системам на заводах.
• Распределительные пункты на металлургических и химических производствах.
• Центры управления технологическими процессами с требованием к диагностике и настройке защиты.

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 50 кА — иначе устройство не справится.
• При настройке Ir и Isd используйте данные нагрузки: Ir лучше задавать на 10–15% ниже максимального рабочего тока, Isd — на уровне 2–3× пускового тока двигателя.
• Обеспечьте достаточное охлаждение вокруг аппарата — перегрев влияет на точность срабатывания электронного расцепителя.
• Для обслуживания и замены используйте только оригинальные комплектующие — несовместимые детали нарушают сертификацию и безопасность.
• Если планируете дистанционное управление — заранее подготовьте место для подключения моторного привода и запитайте его от стабилизированного источника.
