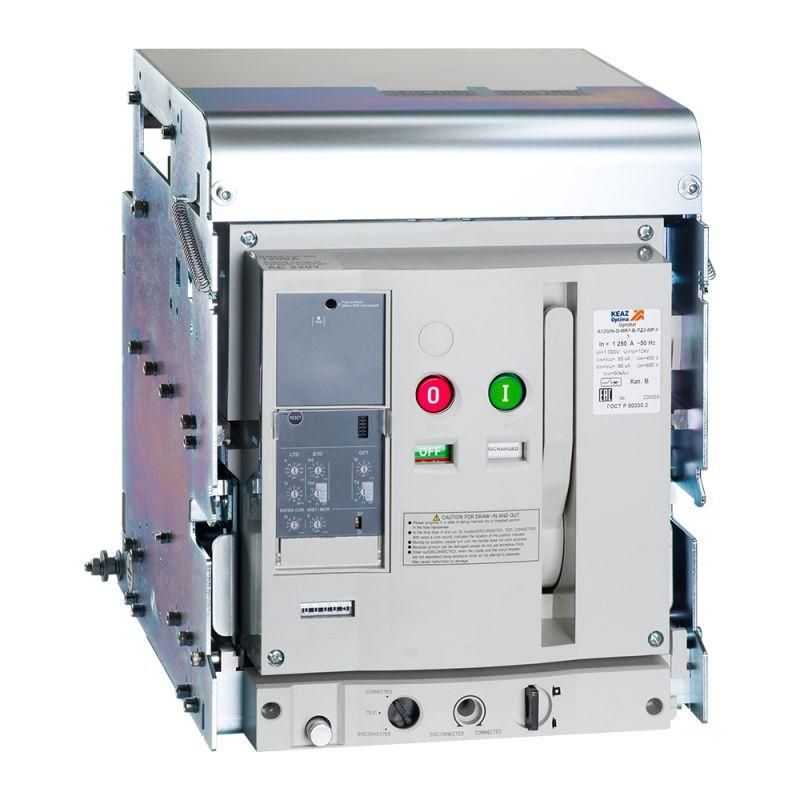

Выключатель автоматический 3п 1000А OptiMat A 1000 S2 3P 85 D MR7.0 B C2200 M2 P03 S1 03 КЭАЗ 276990

Автоматический выключатель OptiMat A 1000 S2 3P 85 D MR7.0 B C2200 M2 P03 S1 03 от КЭАЗ предназначен для защиты электрических цепей до 1000 А от перегрузок и коротких замыканий. Это воздушный трёхполюсный аппарат с высокой коммутационной способностью - 85 кА - подходящий для крупных распределительных щитов, промышленных объектов и энергоёмких установок.

Назначение и область применения

OptiMat A 1000 S2 3P 85 D MR7.0 B C2200 M2 P03 S1 03 используется для защиты силовых цепей постоянного и переменного тока в промышленных системах. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах напряжением до 690 В. Подходит для объектов с высокими требованиями к надёжности: металлургические предприятия, химические производства, насосные станции, крупные конвейерные системы.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 1000 А
• Предельная коммутационная способность: 85 кА при переменном токе
• Тип расцепителя: термомагнитный (электромагнитный расцепитель класса D)
• Монтаж: шинный (на DIN-рейку не применяется)
• Степень защиты: IP40 (защита от прикосновений и твердых предметов >1 мм, пылевлагонепроницаемость не обеспечивается)
• Рабочее напряжение: до 690 В AC
• Условия эксплуатации: температура от -25C до +60C, относительная влажность до 95% при 25C

Совместимость и монтаж

OptiMat A 1000 S2 3P 85 D MR7.0 B C2200 M2 P03 S1 03 устанавливается в сборках типа МГ, МГП, ШРП, где предусмотрены специальные опорные рамы. Для монтажа требуется фиксация болтами через отверстия на корпусе - сам выключатель не крепится на DIN-рейку. Соединение с шинами выполняется с помощью медных или алюминиевых контактных пластин, соответствующих габаритам зажимов. Учитывайте посадочные размеры: расстояние между осями полюсов - 120 мм, глубина установки - около 400 мм. Обязательно соблюдайте момент затяжки контактов: не более 100 Нм.

Безопасность и стандарты

OptiMat A 1000 S2 3P 85 D MR7.0 B C2200 M2 P03 S1 03 соответствует ГОСТ Р 50030.2–2010 (IEC 60947-2). Произведён в соответствии с требованиями безопасности для оборудования категории IEC 60079-0 (не взрывозащищённый). Сертифицирован для работы в условиях повышенной запылённости, но не предназначен для установки во взрывоопасных зонах.

Преимущества

• Высокая коммутационная способность (85 кА) позволяет защищать сети с большими токами КЗ - например, рядом с мощными трансформаторами.
• Класс расцепления D обеспечивает устойчивость к пусковым токам двигателей - идеально для нагрузок с высоким импульсным потреблением.
• Конструкция с жестким механическим приводом гарантирует точную работу даже после многократных срабатываний.
• Интегрированная система индикации положения контактов («ON/OFF») повышает безопасность обслуживания.

Ограничения применения

• Не предназначена для установки в помещениях с постоянной влажностью выше 95% без дополнительной герметизации.
• Не работает в режиме частотного регулирования - не рекомендован для питания частотных преобразователей без внешних фильтров.
• Отсутствуют функции дистанционного управления, сигнализации или модульного расширения - нельзя оснастить дополнительными блоками (например, AUX, SHUNT).
• Не подходит для бытовых или маломощных объектов - избыточен по току и стоимости для нагрузок ниже 400 А.

Примеры использования

• Главный ввод в распределительный пункт цеха с несколькими двигателями по 200–300 кВт каждый.
• Защита секции шины в подстанции 6(10)/0,4 кВ перед группой трансформаторов.
• Щитовая автоматики на заводе по производству стали - защита печей и приводов роликов.
• Система питания компрессорной станции с большим количеством стартеров.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и номинала аппарата - для 1000 А требуются медные провода минимум 2×240 мм2.
• При монтаже используйте изолирующие прокладки между корпусом и металлической рамой - исключите случайное замыкание на корпус.
• Не допускайте попадания воды внутрь аппарата - хотя он рассчитан на IP40, открытые контакты чувствительны к влаге.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях/выключениях.
• При замене аналога - всегда сверяйтесь с артикулом 276990: другие модели OptiMat A могут иметь другую коммутационную способность или тип расцепителя.
