Выключатель автоматический 1000А 50кА OptiMat D1000N MR2 У3 КЭАЗ 270314

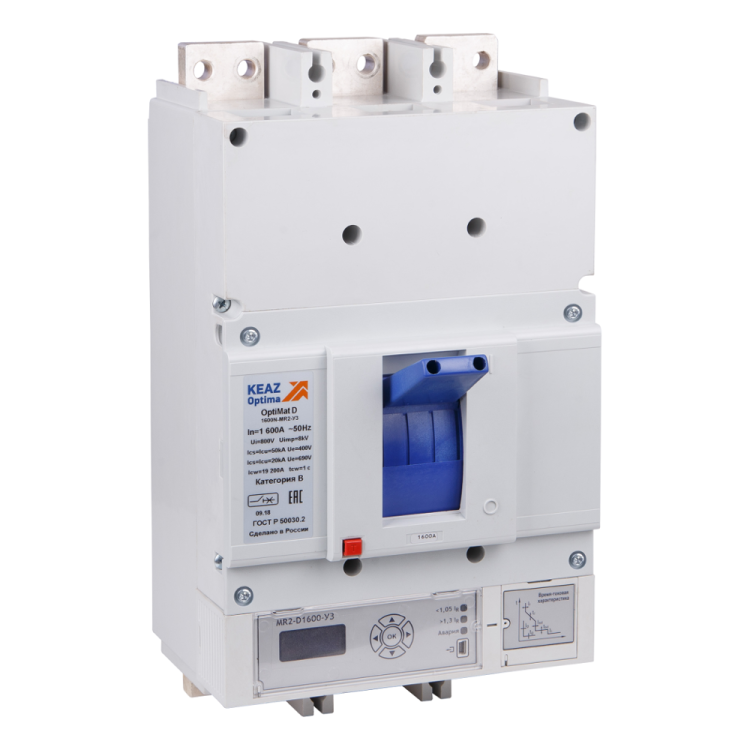

Автоматический выключатель КЭАЗ D1000N MR2 У3 - устройство для защиты электрических цепей мощностью до 1000 А в промышленных установках. Выполнен в литом корпусе, рассчитан на работу в условиях сурового климата и обеспечивает надёжную защиту от перегрузок и коротких замыканий. Применяется в системах с переменным током частотой 50 Гц, где важны точность настройки, селективность и долговечность.

Назначение и область применения

Автоматический выключатель КЭАЗ D1000N MR2 У3 предназначен для защиты кабельных линий, распределительных щитов, трансформаторов и другого промышленного оборудования от перегрузок и коротких замыканий. Подходит для использования в энергоёмких объектах: металлургических цехах, химических производствах, насосных станциях, конвейерных линиях и на участках с высокими пусковыми токами. Обеспечивает селективную работу в составе многоуровневой системы защиты с другими аппаратами серии OptiMat D.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 50 кА
• Количество полюсов: 3
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки защиты от перегрузки: 400–1000 А
• Уставка магнитного расцепления (Im): 1,5–10 × In (регулируемая)
• Диапазон срабатывания при коротком замыкании: 600–10 000 А
• Частота: 50 Гц
• Максимальное сечение кабеля: 180 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температурах от –40 C до +70 C)
• Тип подключения: болтовое, через силовые зажимы
• Способ монтажа: на монтажную плату (фиксация винтами)
• Привод: ручной, рычажный
• Цвет корпуса: RAL 7035 (серый)
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Выключатель КЭАЗ D1000N MR2 У3 монтируется исключительно на монтажную плиту с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки болтов - не более 10 Нм, чтобы не повредить контактные поверхности. Подключение кабелей допускается только сечением до 180 мм2. Устройство совместимо с другими аппаратами серии OptiMat D, что позволяет организовать полную селективность в распределительной системе. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Конструкция включает трёхкамерную дугогасительную систему, обеспечивающую безопасное гашение дуги даже при максимальной отключающей способности 50 кА. Электромагнитная совместимость и устойчивость к импульсным перенапряжениям позволяют использовать устройство в средах с высоким уровнем радиопомех. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2519/20).

Преимущества

• Электронный расцепитель с широким диапазоном настройки - позволяет точно адаптировать защиту под конкретную нагрузку.
• Функция токоограничения снижает энергию короткого замыкания, защищая оборудование и шины от механических повреждений.
• Мостиковая контактная система роторного типа увеличивает срок службы контактов и снижает нагрев при больших токах.
• Поддержка полной селективности с другими аппаратами OptiMat D - минимизирует риск аварийного отключения всего участка сети.
• Широкий диапазон рабочих температур (-40…+70 C) делает устройство пригодным для работы в холодных и жарких помещениях.

Ограничения применения

• Не предназначена для установки в открытых наружных условиях - степень защиты IP20 не предохраняет от пыли и влаги.
• Отсутствуют вспомогательные контакты - требуется дополнительное оборудование для удалённой сигнализации состояния (например, реле контроля положения).
• Не подходит для постоянного режима работы ниже 400 А - нижний порог настройки защиты составляет 400 А, что ограничивает применение на маломощных линиях.
• Требуется профессиональная настройка расцепителей - неквалифицированная регулировка может привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Защита главного ввода в промышленном распределительном щите с нагрузкой 800–1000 А.
• Обеспечение селективной защиты перед крупным трансформатором 1000 кВА.
• Контроль питания конвейерной линии с высокими пусковыми токами (до 6×In).
• Замена старых моделей в модернизированных цехах, где нужна точная настройка и диагностика.

Практические советы

• При выборе уставок защиты учитывайте пусковые токи оборудования - магнитный расцепитель можно настроить до 10×In, что покрывает большинство пусковых бросков.
• Для удобства обслуживания используйте выключатель с ручным приводом - рычажный механизм легко визуально определить состояние (вкл./выкл.).
• Проверьте соответствие сечения кабеля 180 мм2 - использование меньшего провода может привести к перегреву, а большего - к невозможности подключения.
• При монтаже на плату соблюдайте минимальные зазоры между аппаратами - тепловыделение при 1000 А требует достаточного воздушного охлаждения.
• После настройки зафиксируйте регулировочные элементы - вибрации на производстве могут сдвинуть уставки.
