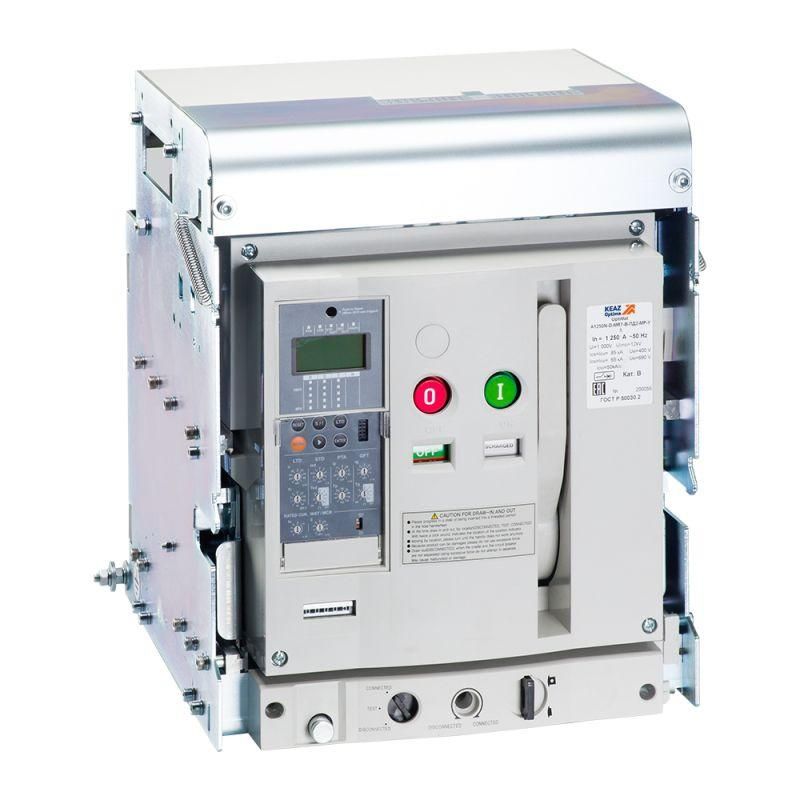

Выключатель автоматический 3п 1000А OptiMat A 1000 S2 3P 85 D MR8.0 F C2200 M2 P01 S1 03 КЭАЗ 277560

Автоматический выключатель OptiMat A 1000 S2 3P 85 D MR8.0 F C2200 M2 P01 S1 03 от КЭАЗ предназначен для защиты электрических цепей до 1000 А от перегрузок и коротких замыканий. Это воздушный выключатель класса высокой мощности, рассчитанный на жесткие условия промышленного использования - например, в распределительных щитах крупных производственных объектов.

Назначение и область применения

OptiMat A 1000 S2 3P 85 D MR8.0 F C2200 M2 P01 S1 03 используется для коммутации и защиты трехфазных силовых цепей постоянного и переменного тока. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах среднего и высокого уровня надежности. Подходит для установки на предприятиях с большими нагрузками: металлургические заводы, химические производства, энергообъекты, системы водоснабжения и насосных станций.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 1000 А
• Предельная коммутационная способность: 85 кА при переменном токе
• Тип расцепителя: термомагнитный (MR8.0)
• Номинальное рабочее напряжение: 690 В AC
• Степень защиты: IP40 (по умолчанию, без корпуса)
• Монтаж: стационарный, на шины или раму
• Исполнение: с фиксированными контактами, без встроенного заземления

Совместимость и монтаж

OptiMat A 1000 S2 3P 85 D MR8.0 F C2200 M2 P01 S1 03 совместим со сборными шинопроводами и клеммниками стандарта IEC 60947-2. Для монтажа требуется свободное пространство вокруг аппарата - минимум 100 мм с каждой стороны для теплоотвода. Установка выполняется на вертикальную плоскость, допускается угол наклона до 15°. Соединение проводов осуществляется через болтовые клеммы с моментом затяжки 60–70 Нм. Обязательно использовать медные шины или кабели сечением не менее 2×240 мм2 для обеспечения тепловой стабильности при работе на максимальном токе.

Безопасность и стандарты

OptiMat A 1000 S2 соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2. Выключатель прошел испытания на механическую износостойкость (более 10 000 операций включения/отключения) и термическую устойчивость при коротком замыкании. Сертифицирован для работы в условиях температур от -25C до +60C и относительной влажности до 95% без конденсации.

Преимущества

• Высокая предельная коммутационная способность (85 кА) позволяет защищать сети с большой токовой нагрузкой без риска повреждения контактов.
• Универсальный расцепитель MR8.0 обеспечивает точную селективную защиту - отключение происходит только на участке аварии, не затрагивая остальные цепи.
• Конструкция с фиксированными контактами снижает риск случайного отключения при вибрациях и ударах.
• Разработан для длительной эксплуатации в условиях повышенной запыленности и влажности - типичных для промышленных помещений.

Ограничения применения

• Не предназначена для частых операций включения/отключения - оптимально для основного ввода, а не для управления оборудованием.
• Не имеет встроенной функции дистанционного управления; требует внешних устройств (электромагнитные катушки, модули управления) для автоматизации.
• Не рекомендован для установки в помещениях с температурой ниже -25C без дополнительного обогрева.
• Отсутствие степени защиты выше IP40 требует установки внутри закрытых щитов или боксов.

Примеры использования

• Главный ввод в распределительный пункт цеха с мощностью более 500 кВт.
• Защита секции шинопровода на заводе по производству стали.
• Коммутирующее устройство в системе бесперебойного питания для критически важных производственных линий.
• Щитовая автоматика на насосной станции водоснабжения города.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и шин - недостаточное сечение вызывает перегрев даже при номинальном токе 1000 А.
• При использовании нескольких OptiMat A 1000 S2 3P 85 D MR8.0 F C2200 M2 P01 S1 03 в одной системе соблюдайте принцип селективности: время срабатывания нижестоящих аппаратов должно быть меньше, чем у этого выключателя.
• Регулярно осматривайте контакты и клеммы - особенно после аварийных отключений. Микроскопические следы дуги могут увеличить переходное сопротивление.
• Запасные части (расцепители, контакты) доступны от КЭАЗ - используйте оригинальные комплектующие для сохранения гарантии и сертификатов.
