Выключатель автоматический NM8N-250Q EN 3P 100А 70кА с электр. расцепителем (R) | 271343 CHINT

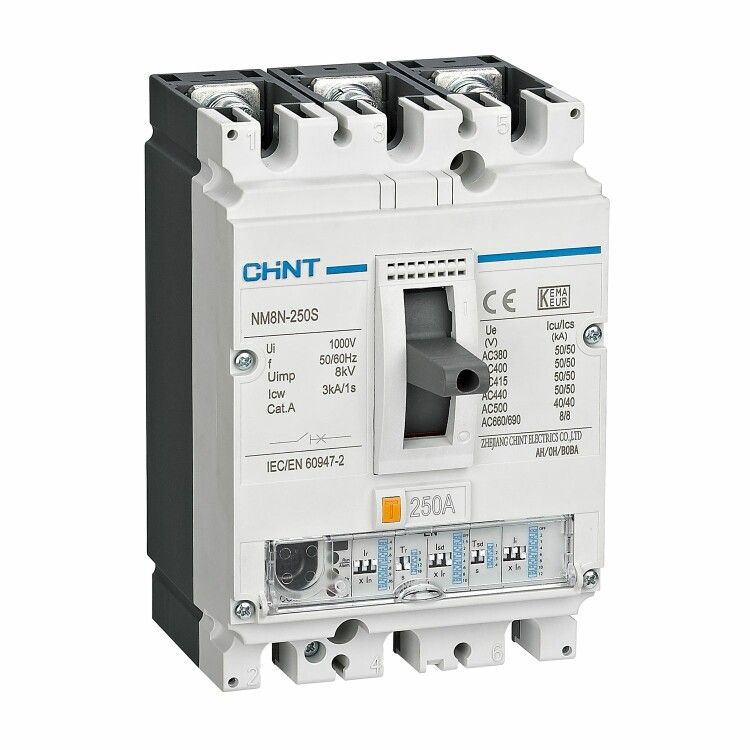

Автоматический выключатель NM8N-250Q EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, рассчитанный на ток 100 А и отключающую способность 70 кА. Подходит для защиты распределительных сетей, двигателей и оборудования в промышленных условиях с напряжением до 690 В переменного тока.

Назначение и область применения

Выключатель NM8N-250Q EN используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Применяется в промышленных щитах, на входе в оборудование, в системах управления станками, конвейерами, насосными установками и других мощных потребителей. Особенно эффективен там, где требуется точная настройка порогов срабатывания и надёжная работа при частых пусках нагрузки.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока)
• Количество полюсов: 3
• Номинальный ток: 100 А
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ в сложных аварийных ситуациях
• Защита от перегрузки: настраивается в диапазоне 40–100 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Защита от короткого замыкания: регулируется от 200 до 1200 А - гибкая настройка чувствительности для предотвращения ложных срабатываний
• Степень защиты: IP40 - защищён от доступа проводящих предметов более 1 мм, но не герметичен; не предназначена для уличной или влажной среды
• Частота: 50/60 Гц
• Тип корпуса: литой, компактный, прочный

Совместимость и монтаж

NM8N-250Q EN совместим со штангами DIN 35 мм и монтируется в распределительные щиты любого типа. Разрешено вертикальное и горизонтальное расположение. Возможна нижняя коммутация силовых кабелей - удобно при организации кабельных каналов снизу щита. Для подключения используются болтовые зажимы - требуют затяжки моментом, соответствующим нормам (не переусердствуйте!). Электронный расцепитель требует внешнего питания - проверьте наличие 24 В постоянного тока или другого источника, указанного в документации производителя.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в промышленных системах. Наличие электронного расцепителя гарантирует высокую точность срабатывания и возможность диагностики состояния аппарата через внешние интерфейсы (при наличии поддержки системы управления).

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту - отличается от термобиметаллических аналогов
• Широкий диапазон настроек (перегрузка 40–100 А, КЗ 200–1200 А) - позволяет использовать один тип автомата для разных нагрузок
• Высокая отключающая способность (70 кА) - подходит для объектов с большой мощностью КЗ, таких как крупные заводы и ТП
• Гибкий монтаж - можно подключать сверху или снизу, что упрощает проектирование щитов
• Литой корпус - повышенная механическая прочность и долговечность

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP40 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне помещений или в сырых помещениях без дополнительной защиты
• Требуется источник питания для электронного расцепителя - без него защита не будет работать полностью
• Не рекомендован для частых операций включения/выключения - предназначен для редких пусков, а не для частого переключения

Примеры использования

• Главный ввод в промышленном щите на 100 А
• Защита пускателя большого асинхронного двигателя (например, 55–75 кВт)
• Распределительный автомат в цепях конвейера с высокими пусковыми токами
• Щиты управления технологическими линиями на заводах, в пищевой и химической промышленности

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки диапазону настройки (40–100 А) - не используйте для нагрузок менее 40 А
• Убедитесь, что система управления имеет питание для электронного расцепителя - обычно 24 В DC
• При монтаже соблюдайте минимальные расстояния до соседних аппаратов - из-за тепловыделения нужен свободный воздухообмен
• При использовании в щитах с несколькими автоматами - учитывайте координацию с другими расцепителями, чтобы избежать ложных отключений
• Для обслуживания - не открывайте корпус без отключения питания! Электроника чувствительна к статике и перенапряжениям
