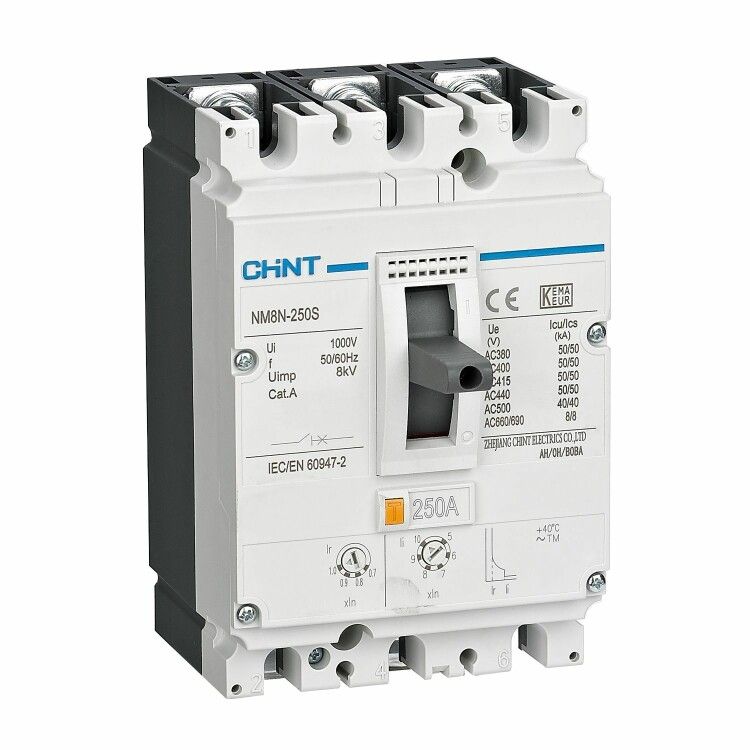

Выключатель автоматический NM8N-250S TM 3P 125А 50кА с рег. термомаг. расцепителем (R) | 271171 CHINT

Автоматический выключатель NM8N-250S TM от CHINT - трёхполюсное устройство с регулируемой термомагнитной защитой на 125 А и отключающей способностью 50 кА, предназначенное для надёжного управления и защиты силовых цепей в промышленных установках.

Назначение и область применения

NM8N-250S TM используется для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: на входе оборудования, у станков, конвейеров, насосных систем и других мощных потребителей. Устройство обеспечивает безопасную работу сети при частых пусках и высоких импульсных нагрузках.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: до 690 В переменного тока
• Количество полюсов: 3
• Отключающая способность: 50 кА - способен прервать максимальный ток КЗ без повреждений
• Защита от перегрузки: регулируемый порог от 87,5 до 125 А - позволяет точно адаптировать чувствительность под реальную нагрузку
• Защита от короткого замыкания: регулируемый порог от 875 до 1500 А - настраивается под тип нагрузки и сечение кабеля
• Степень защиты: IP40 - защищён от доступа проволоки и частиц больше 1 мм, но не герметичен; не предназначено для уличной или влажной среды
• Тип исполнения: выключатель в литом корпусе - прочная, компактная конструкция без открытых контактов

Совместимость и монтаж

NM8N-250S TM монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных шкафов. Для подключения используются болтовые зажимы - рекомендуется использовать кабели сечением от 16 до 70 мм2. Перед монтажом проверьте соответствие номинала автомата и сечения кабеля - превышение тока может вызвать перегрев. Регулировка расцепителей выполняется отверткой через специальные окна - доступ возможен только после отключения питания.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60947-2. Литой корпус исключает контакт с токоведущими частями при нормальной эксплуатации. Наличие двухступенчатой защиты (термической и магнитной) снижает риск возгорания из-за длительной перегрузки или аварийного тока.

Преимущества

• Регулируемые параметры защиты позволяют точнее настроить устройство под конкретную нагрузку, чем фиксированные аналоги
• Высокая отключающая способность (50 кА) обеспечивает надёжность даже в сетях с большими токами КЗ
• Литой корпус увеличивает механическую прочность и срок службы
• Индикация положения контакта (ON/OFF) визуально контролируется без вскрытия корпуса

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• IP40 не допускает использование в условиях повышенной влажности, пыли или на улице
• Не предназначен для частого ручного включения/выключения - рассчитан на эксплуатационные отключения, а не на оперативное управление
• Требуется точная настройка расцепителей - некорректные значения могут привести к ложным срабатываниям или отказу защиты

Примеры использования

• Главный автомат на вводе в цеховой распределительный щит
• Защита двигателя 75 кВт с частотным преобразователем
• Щит управления конвейерной линией с несколькими асинхронными двигателями
• Цепи нагрева и термостатических элементов с высокими пусковыми токами

Практические советы

• Перед настройкой защиты определите рабочий ток нагрузки - выбирайте порог перегрузки близко к нему, но не выше 125 А
• При использовании с частотниками или светодиодными источниками питания учтите возможные искажения формы тока - они могут влиять на работу термического расцепителя
• Проверяйте затяжку клемм через 1–2 месяца после первого включения - со временем металл может ослабнуть
• Для обслуживания используйте только изолированные инструменты - внутренние детали находятся под напряжением при включенном питании
• NM8N-250S TM от CHINT совместим с другими изделиями серии NM8 - можно собирать модульные решения с дополнительными блоками (блокировки, сигнализация)
