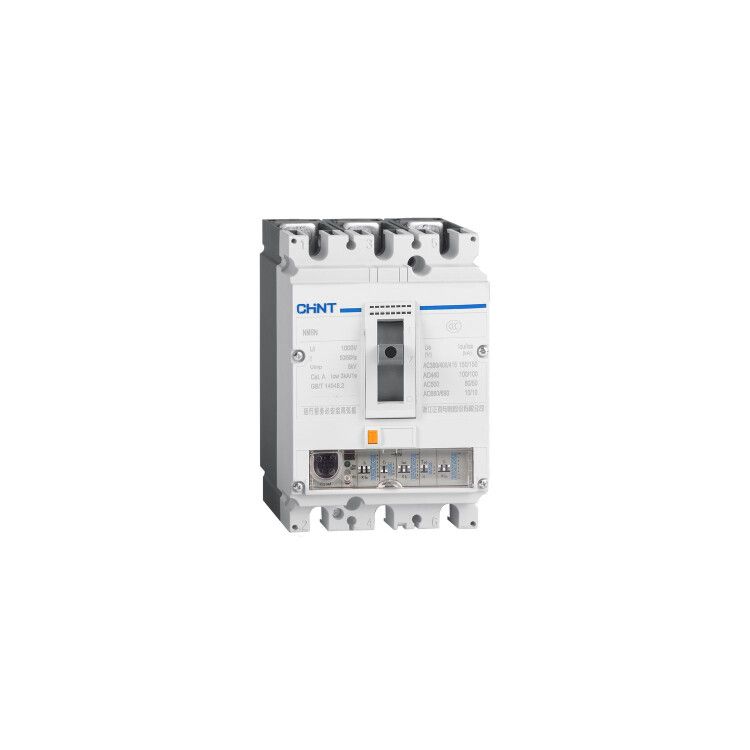

Выключатель автоматический NM8N-250Q TM 3P 125А 70кА с рег. термомаг. расцепителем (R) | 271195 CHINT

Автоматический выключатель NM8N-250Q TM с регулируемым термомагнитным расцепителем — это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования. Бренд CHINT, артикул 271195.

Назначение и область применения

NM8N-250Q TM предназначен для коммутации и защиты трёхфазных электрических цепей с номинальным током до 125 А. Устройство защищает оборудование от повреждений из-за длительной перегрузки и внезапных коротких замыканий. Применяется в промышленных распределительных щитах: на входе в станки, конвейеры, насосные группы, системы вентиляции и другие мощные нагрузки. Подходит для условий с умеренной запылённостью, где требуется высокая отключающая способность.

Технические характеристики

• Номинальное напряжение: 690 В — работает в сетях до 690 В переменного тока, включая промышленные сети 400 В и 690 В.
• Количество полюсов: 3 — защищает все три фазы одновременно, исключает работу при одной или двух отключённых фазах.
• Номинальный ток: 125 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания защиты.
• Отключающая способность: 70 кА — способен безопасно прервать ток короткого замыкания до 70 тысяч ампер, что соответствует требованиям для промышленных объектов с высокой короткозамкнутой мощностью.
• Защита от перегрузки: регулируемый тепловой расцепитель — диапазон настройки 87,5–125 А позволяет точно адаптировать порог срабатывания под реальную нагрузку.
• Защита от КЗ: регулируемый магнитный расцепитель — диапазон 875–1500 А, обеспечивает гибкую настройку чувствительности к импульсным токам.
• Степень защиты IP40 — предохраняет от контакта с внутренними частями предметами более 1 мм, но не защищена от воды и пыли. Не предназначена для открытых площадок или влажных сред.

Совместимость и монтаж

NM8N-250Q TM монтируется на DIN-рейку шириной 35 мм, стандартная для промышленных шкафов. Для подключения используются болтовые зажимы — рекомендуется момент затяжки согласно руководству производителя. Выключатель рассчитан на вертикальную установку; горизонтальная или перевёрнутая установка не допускаются. Максимальное сечение провода: 50 мм² (медный). Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг устройства для теплоотвода.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Произведено в соответствии с системой управления качеством ISO 9001. Наличие сертификатов подтверждает соответствие требованиям безопасности для промышленного электрооборудования.

Преимущества

• Регулируемые расцепители позволяют точнее настраивать защиту под конкретную нагрузку, снижая риск ложных срабатываний.
• Высокая отключающая способность (70 кА) делает устройство подходящим для крупных промышленных объектов с высокими токами КЗ.
• Литой корпус обеспечивает механическую прочность и долговечность даже при вибрациях и ударных нагрузках.
• Чёткая визуальная индикация положения контактов (ON/OFF) упрощает диагностику состояния.

Ограничения применения

• Не применяется во взрывоопасных зонах — отсутствует взрывозащита (Ex-маркировка).
• IP40 не обеспечивает защиту от брызг, пыли и влаги — нельзя использовать вне закрытых щитов, в сырых помещениях или на улице.
• Не предназначен для частого включения/выключения — не является аппаратом управления, а лишь защитным устройством.
• Требуется ручная перезагрузка после срабатывания — автоматическое восстановление невозможно.

Примеры использования

• Главный ввод в распределительном щите цеха с несколькими станками.
• Защита питания конвейерной линии с суммарной мощностью до 80 кВт.
• Щитовая защита насосной станции в системе водоснабжения предприятия.
• Подключение к трансформатору 400/690 В с током нагрузки около 100 А.

Практические советы

• Настройте порог перегрузки (87,5–125 А) на 10–15% выше рабочего тока нагрузки — это минимизирует ложные отключения.
• При настройке защиты от КЗ выбирайте значение не ниже 7×Iн (875 А), чтобы избежать срабатывания при пусковых токах двигателей.
• Перед первым включением проверьте, что рычаг находится в положении OFF, и убедитесь, что все соединения плотно затянуты.
• Регулярно осматривайте контактные поверхности — окисление может вызывать нагрев и отказ. Чистить можно только при отключенном питании.
• Используйте только оригинальные комплектующие для замены — совместимость с другими моделями не гарантируется.
