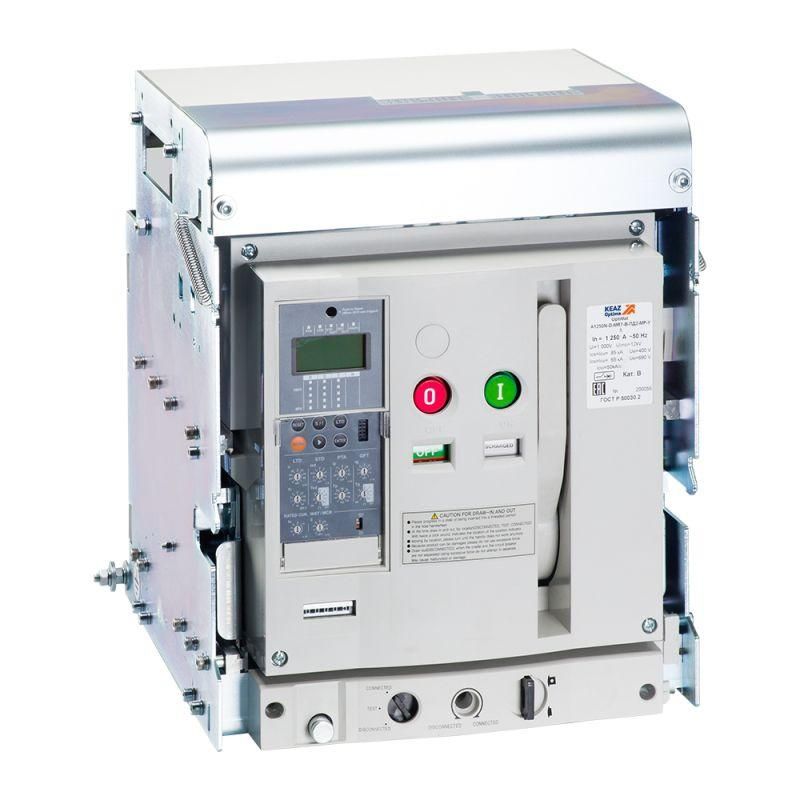

Выключатель автоматический 3п 1250А OptiMat A 1250 S2 3P 85 D MR8.0 F C2200 M0 P01 S1 03 КЭАЗ 277565

Автоматический выключатель 3-полюсный 1250А серия OptiMat A MR8.0 C2200 КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в распределительных устройствах высокой надёжности. Этот аппарат обеспечивает безопасную работу систем с большими токами, таких как главные вводы, шины питания крупных производственных линий и трансформаторных подстанций.

Назначение и область применения

Выключатель автоматический 3-полюсный 1250А серия OptiMat A MR8.0 C2200 КЭАЗ используется для защиты электрических сетей от сверхтоков - перегрузок и коротких замыканий. Применяется в качестве основного аппарата защиты на входе в распределительные щиты, узлах секционирования, а также в цепях с высокой коммутационной нагрузкой. Подходит для установки в промышленных объектах: металлургических заводах, химических производствах, энергообъектах, где требуется надёжная защита при токах до 1250 А.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 690 В - рабочее напряжение переменного тока, при котором гарантируется надёжная работа.
• Номинальная отключающая способность: 85 кА - способность гашения дуги при аварийном коротком замыкании; позволяет использовать аппарат даже в зонах с высокой токовой потенциальной опасностью.
• Защита от перегрузки: регулируемый диапазон 500–1250 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает частичное питание при отказе одной из них.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не предназначена для работы во влажной среде или на улице.
• Управление: кнопка нажимная - механический привод для ручного включения/отключения.
• Подключение силовой цепи: болтовое - требует качественного затягивания контактных зажимов при монтаже.
• Конструкция: выдвижное/выкатное устройство - возможность вывода аппарата из корпуса для обслуживания без демонтажа проводов.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (вкл./откл.), удалённого управления или подключения блокировочных цепей.

Совместимость и монтаж

Выключатель автоматический 3-полюсный 1250А серия OptiMat A MR8.0 C2200 КЭАЗ совместим с типовыми сборными шасси и ячейками, соответствующими ГОСТ Р МЭК 60439. Установка осуществляется в закрытые распределительные устройства с жестко заданной глубиной и шириной. Благодаря выдвижному механизму, аппарат легко достается для осмотра, проверки контактов или замены - достаточно отвести его на несколько сантиметров. Для правильного монтажа необходимо соблюдать момент затяжки болтов согласно документации КЭАЗ - недостаточно плотное соединение вызывает нагрев и выход из строя. Все вспомогательные контакты подключаются через клеммы на боковой стенке - перед работой проверьте целостность изоляции и соответствие схемы управления.

Безопасность и стандарты

Выключатель автоматический 3-полюсный 1250А серия OptiMat A MR8.0 C2200 КЭAZ соответствует требованиям международных стандартов IEC 60947-2 и российским ГОСТ Р 50030.2. Обладает классом исполнения по ударным токам и импульсным перенапряжениям, что делает его подходящим для условий с колебаниями сети. Наличие системы гашения дуги внутри герметизированной камеры снижает риск возгорания и выброса горячих частиц. Однако, поскольку степень защиты IP20 не предусматривает защиту от воды и пыли, использование вне помещений или в сырых помещениях запрещено.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьёзных авариях в сложных сетях.
• Регулируемая защита от перегрузки - точная адаптация под реальные условия эксплуатации оборудования.
• Выдвижная конструкция - минимизация простоев при плановом обслуживании и ремонте.
• Шесть вспомогательных контактов - удобство реализации комплексных систем контроля и автоматизации.
• Международная стандартизация - гарантированная взаимозаменяемость с аналогами других производителей.

Ограничения применения

• Не допускается применение в условиях повышенной влажности, наличии агрессивных паров или пылевых сред - IP20 не обеспечивает достаточной защиты.
• Запрещено использование в цепях постоянного тока - аппарат рассчитан только на переменный ток.
• Требуется наличие свободного места вокруг аппарата для выдвижения - минимальный зазор около 60 см спереди.
• Не рекомендован для частых операций включения/отключения (более 10 раз в час) - механизм имеет ограниченную механическую долговечность.

Примеры использования

• Главный ввод в распределительный пункт промышленного цеха с мощностью 800–1000 кВт.
• Щит секционирования на подстанции 6(10)/0,4 кВ.
• Защита трансформаторов 1000–1600 кВА.
• Централизованное управление группой двигателей на конвейере с суммарным током 1200 А.

Практические советы

• Перед первым включением обязательно проверьте настройку термической защиты - она должна находиться в пределе нагрузки вашего оборудования, но ниже номинала самого выключателя.
• Используйте только оригинальные болты и шайбы от КЭАЗ - сторонние комплектующие могут изменить контактное давление и вызвать перегрев.
• При использовании вспомогательных контактов составьте схему подключения заранее - они расположены на боковой поверхности и имеют специфическую маркировку (NO/NC).
• Обслуживание лучше выполнять при отключенном питании и после разрядки конденсаторов - даже при отключении возможна индуктивная ЭДС.
• При необходимости замены - используйте тот же артикул 277565. Аналоги других серий могут иметь отличную габаритную или функциональную совместимость.
