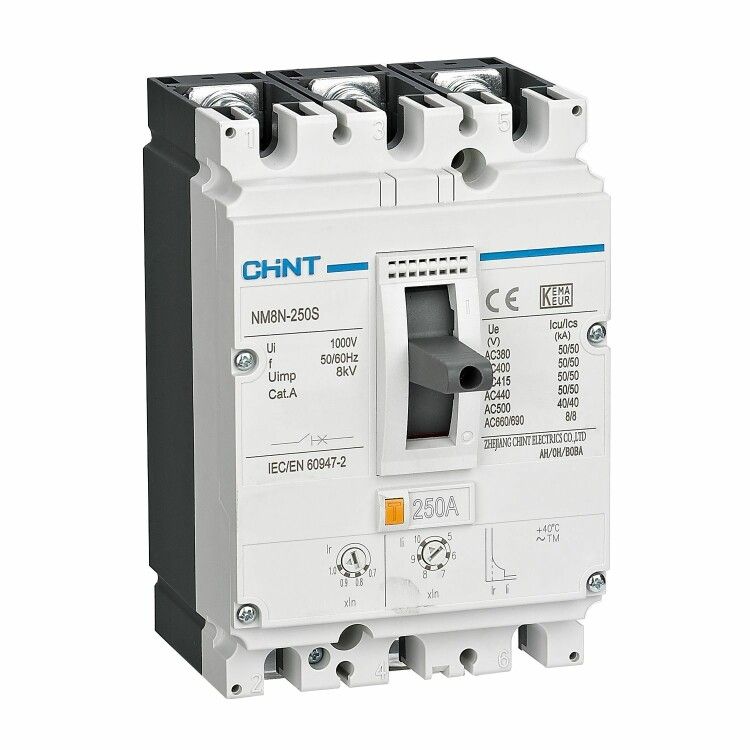

Выключатель автоматический NM8N-250H TM 3P 160А 100кА с рег. термомаг. расцепителем (R) | 271220 CHINT

Автоматический выключатель NM8N-250H TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка защитных параметров.

Назначение и область применения

Выключатель NM8N-250H TM используется для коммутации и защиты электрических цепей переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Обеспечивает защиту оборудования от:

• перегрузок по току;
• коротких замыканий;
• понижения напряжения.

Подходит для защиты распределительных сетей, электродвигателей, конвейеров, насосов, компрессоров и других мощных потребителей с нечастыми пусками. Применяется в промышленных щитах, на производствах, в энергообъектах и объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Частота: 50/60 Гц
• Отключающая способность: 100 кА - способен безопасно отключить даже самые крупные токи КЗ
• Количество полюсов: 3
• Тип корпуса: литой, прочный и герметичный
• Защита от перегрузки: регулируемый термический расцепитель - диапазон 112–160 А
• Защита от КЗ: регулируемый магнитный расцепитель - диапазон 800–1600 А
• Степень защиты IP40: защищён от доступа проволокой (>1 мм) и твёрдыми частицами >1 мм; не защищён от воды

Совместимость и монтаж

Выключатель NM8N-250H TM устанавливается на DIN-рейку шириной 35 мм. Возможна установка в любом положении: вертикальном, горизонтальном, а также с подключением силовых кабелей снизу корпуса - удобно для компактной сборки шкафов.

Рекомендуется использовать кабель с сечением, соответствующим номинальному току 160 А - обычно 50–70 мм2 медный. Убедитесь, что зажимы рассчитаны на требуемую площадь жилы. Для подключения используйте только качественные наконечники и затягивайте болты с моментом, указанным в документации производителя.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Наличие сертификатов подтверждает соответствие нормам для использования в России и странах ЕАЭС.

Преимущества

• Регулируемые пороги защиты - можно точно адаптировать под нагрузку конкретного оборудования
• Высокая отключающая способность (100 кА) - гарантирует работу даже при аварийных режимах в мощных сетях
• Литой корпус - повышенная механическая прочность и долговечность
• Гибкий вариант подключения - возможность подвода кабелей сверху и снизу
• Удобная настройка - расцепители доступны для ручной регулировки без демонтажа устройства

Ограничения применения

• Не предназначена для защиты от утечек тока - для этого нужен дополнительный дифавтомат или УЗО
• Степень защиты IP40 исключает использование во влажных помещениях, на улице или в условиях возможного попадания брызг воды
• Не рекомендован для частых пусков двигателей - при более чем 6–8 пусках в час следует применять контакторы с тепловыми реле
• Максимальное рабочее напряжение постоянного тока - 1000 В; выше - требуется специальный тип автомата

Примеры использования

• Щит питания главного конвейера на заводе - защита от перегрузки при заклинивании ленты
• Распределительный щит насосной станции - отключение при скачке тока при старте насоса
• Цеховая линия с несколькими двигателями - совмещённая защита всех трёх фаз одним устройством
• Оборудование с высоким пусковым током - настройка магнитного расцепления на 1200 А позволяет избежать ложных срабатываний

Практические советы

• Перед настройкой проверьте реальные рабочие токи оборудования - настройка должна быть на 10–15% выше максимального рабочего тока
• При использовании в многоконтурных системах - учитывайте координацию с другими автоматами: NM8N-250H TM должен находиться ближе к нагрузке, чтобы не вызывать ложных отключений вверх по цепи
• Не забывайте про маркировку: каждый автомат должен иметь ярлык с указанием защищаемой цепи и значений настроек
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после нескольких срабатываний
• Для обслуживания - отключите питание, опробуйте отключение кнопкой “Test” перед работой
