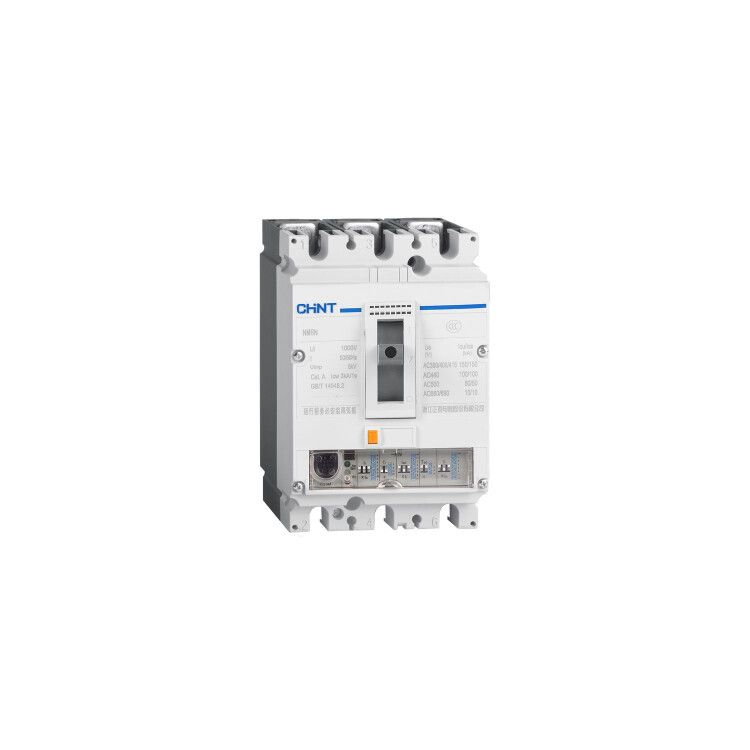

Выключатель автоматический NM8N-250S TM 4P 160А 50кА с рег. термомаг. расцепителем (R) | 271184 CHINT

Автоматический выключатель NM8N-250S TM с регулируемым термомагнитным расцепителем (R) — это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования. Бренд CHINT, артикул 271184.

Назначение и область применения

Выключатель NM8N-250S TM предназначен для коммутации и защиты трёхфазных сетей с номинальным током до 160 А. Обеспечивает защиту от длительной перегрузки и сверхтоков при коротком замыкании. Применяется в промышленных системах: на станках, конвейерах, в системах вентиляции, насосных станциях и других объектах с высокой нагрузкой. Устанавливается в силовые шкафы и распределительные устройства.

Технические характеристики

• Номинальное напряжение: 690 В — работает в сетях переменного тока до этой величины, включая промышленные системы 380–440 В.
• Количество полюсов: 4 — защищает все три фазы и нулевой провод одновременно.
• Номинальный ток: 160 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания.
• Отключающая способность: 50 кА — способен безопасно отключить цепь даже при очень больших токах КЗ, характерных для крупных промышленных объектов.
• Диапазон настройки защиты от перегрузки: 112…160 А — можно задать порог срабатывания по тепловому эффекту в этом интервале, адаптируя под конкретную нагрузку.
• Диапазон регулировки защиты от короткого замыкания: 800…1600 А — позволяет настроить мгновенное срабатывание при аварийном токе, исключив ложные срабатывания.
• Степень защиты IP40 — защищён от доступа инструментов и частиц больше 1 мм, но не герметичен; не предназначен для уличной или влажной среды.
• Тип исполнения: выключатель в литом корпусе — прочная, компактная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

Выключатель NM8N-250S TM монтируется на DIN-рейку шириной 35 мм, совместим со стандартными креплениями. Для подключения используются болтовые зажимы — рекомендуется использовать медные жилы сечением до 70 мм². Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг аппарата для теплоотвода. Не допускается установка в условиях повышенной влажности или прямого попадания воды — из-за степени защиты IP40.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Произведено компанией CHINT, соблюдающей сертификацию ISO 9001. Все материалы и компоненты проходят контроль качества на соответствие нормам безопасности.

Преимущества

• Регулируемые расцепители позволяют точно настраивать защиту под реальную нагрузку, снижая риск ложных отключений.
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в сетях с большими потенциальными токами КЗ.
• Литой корпус повышает долговечность и устойчивость к внешним воздействиям.
• Чёткая визуальная индикация положения контакта (ON/OFF) упрощает диагностику состояния.

Ограничения применения

• Не применяется во взрывоопасных зонах — отсутствует взрывозащита.
• Не предназначен для работы вне помещений или в помещениях с высокой влажностью — степень защиты IP40 не предохраняет от брызг и пыли в значительных количествах.
• Не подходит для частых операций включения/выключения — не является аппаратом управления, а лишь защитным устройством.
• Требуется точная настройка термомагнитного расцепителя — некорректные значения могут привести к недостаточной защите или ложным срабатываниям.

Примеры использования

• Защита главного входа в промышленный станок с мощностью двигателя до 75 кВт.
• Обеспечение защиты трёхфазного конвейера с несколькими двигателями в сборочном цехе.
• Монтаж в распределительном щите насосной станции для защиты от перегрузки при запуске насосов.
• Использование в системах HVAC для защиты вентиляторов и нагревательных элементов.

Практические советы

• Перед первым включением обязательно настройте пороги термической и магнитной защиты согласно нагрузке — используйте таблицу в руководстве производителя.
• Проверяйте затяжку контактных болтов через 1–2 месяца после монтажа — особенно при высоких токах.
• Не устанавливайте рядом с источниками тепла — температурные изменения влияют на работу термического расцепителя.
• Для обслуживания отключайте питание полностью — даже при выключенном выключателе возможен потенциал на входных клеммах.
• При замене аналога — убедитесь, что новый выключатель NM8N-250S TM имеет те же параметры: 160 А, 50 кА, 4 полюса, регулируемый расцепитель R.
