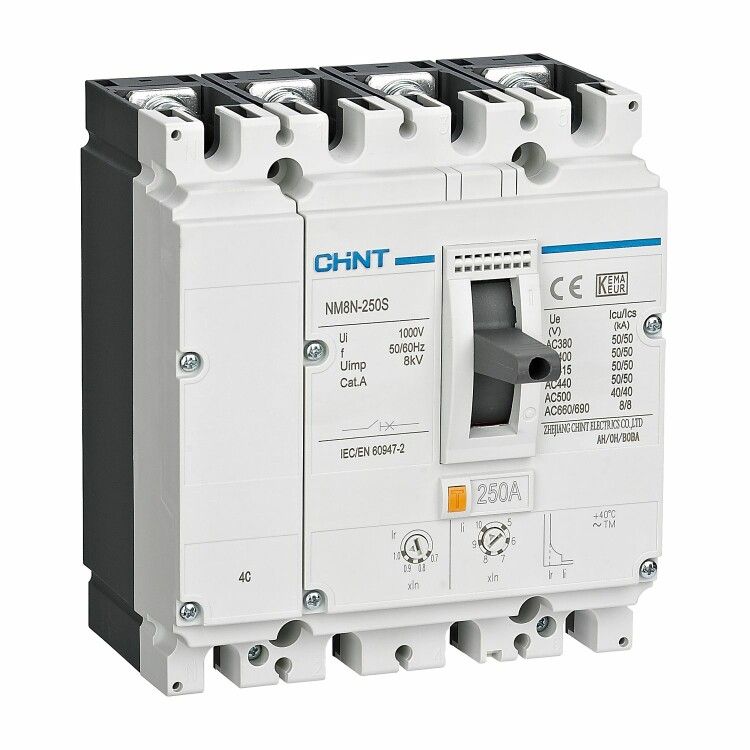

Выключатель автоматический NM8NDC-250S TM 4P 160А 50кА с рег. термомаг. расцепителем (R) | 271304 CHINT

Автоматический выключатель NM8NDC-250S TM с термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка защиты. Артикул 271304 соответствует модели с номиналом 160 А и четырьмя полюсами.

Назначение и область применения

Выключатель NM8NDC-250S TM используется для защиты электрических сетей переменного тока до 690 В и постоянного тока до 1000 В. Обеспечивает безопасную работу оборудования при перегрузках, коротких замыканиях и внезапном снижении напряжения. Применяется в промышленных распределительных устройствах, на участках питания мощных двигателей, конвейеров, насосов и других нагрузок с высокими пусковыми токами. Учитывая класс отключения 50 кА, изделие подходит для зон с высокой потенциальной энергией КЗ - например, рядом с трансформаторными подстанциями.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 4
• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Отключающая способность: 50 кА - способен прервать максимальный ток короткого замыкания этого уровня
• Защита от перегрузки: настраивается в диапазоне 112–160 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Защита от короткого замыкания: регулируется от 800 до 1600 А - обеспечивает быстрое отключение при аварийных токах
• Степень защиты: IP40 - защищён от доступа проволоки и частиц больше 1 мм, но не герметичен; не предназначена для уличной или влажной среды
• Тип расцепителя: термомагнитный - сочетает тепловую (для медленных перегрузок) и магнитную (для мгновенных КЗ) защиты
• Монтаж: возможно крепление в любом положении - вертикально, горизонтально, с нижним подключением силовых кабелей

Совместимость и монтаж

Выключатель NM8NDC-250S TM совместим со штангами DIN 35 мм и устанавливается в стандартные распределительные щиты. Подключение силовых проводов допускается как сверху, так и снизу - что удобно при компактной сборке щита. Для управления и сигнализации требуются внешние контакты - они не встроены, но могут быть установлены дополнительно по заказу. Номинальный ток 160 А требует использования кабелей с сечением не менее 50 мм2 (медный) в зависимости от условий прокладки. Не рекомендуется использовать с нагрузками, требующими частых включений (более 10 раз в час) - это сокращает срок службы механических элементов.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Произведено в соответствии с сертификационными нормами CHINT для промышленного оборудования. Отсутствие степени защиты выше IP40 означает, что использование вне закрытых щитов или в условиях повышенной влажности, пыли или агрессивной среды недопустимо - это нарушает требования безопасности.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (112–160 А) - позволяет точно подбирать порог срабатывания под конкретную нагрузку
• Высокая отключающая способность 50 кА - обеспечивает безопасность даже в местах с большой энергоёмкостью сети
• Гибкий монтаж - возможность подключения снизу и любое положение установки упрощают проектирование щитов
• Литой корпус - повышает прочность, исключает риск деформации при механическом воздействии
• Термомагнитный расцепитель - комбинированная защита, проверенная временем, без необходимости внешних устройств

Ограничения применения

• Не предназначен для эксплуатации во влажных, пыльных или открытых помещениях из-за низкой степени защиты IP40
• Не рассчитан на частые включения/выключения - более 10 операций в час сокращает ресурс механизма
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительный УЗО
• Работает только с токами до 160 А - для больших нагрузок необходимо выбирать другие модели серии NM8N
• Не поддерживает удалённое управление или модульную интеграцию с PLC без дополнительных аксессуаров

Примеры использования

• Главный входной автомат в промышленном щите, питающем несколько станков с асинхронными двигателями
• Защита группы конвейеров на пищевом производстве, где возможны длительные перегрузки при забоях
• Щитовая защита для системы освещения и вентиляции в крупном складском комплексе
• Узел распределения постоянного тока в солнечных электростанциях (до 1000 В DC)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и температурного режима окружающей среды - перегрев снижает эффективность термической защиты
• Настройку тока срабатывания перегрузки выполняйте после замера рабочего тока нагрузки - используйте значения ближе к 112–130 А для долгих циклов, 140–160 А - для кратковременных пиков
• Подключение снизу требует свободного пространства под щитом - убедитесь, что есть место для вывода кабелей и фиксации
• При использовании в многоконтурных системах - пометьте каждый автомат, чтобы избежать путаницы при обслуживании
• Не применяйте этот выключатель вместо УЗО - для защиты людей от поражения током нужен отдельный дифференциальный аппарат
