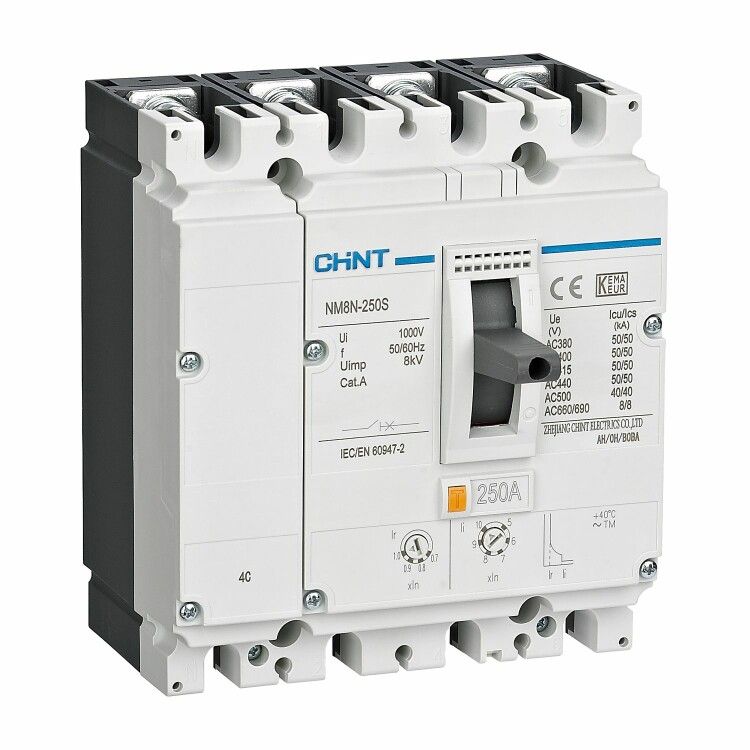

Выключатель автоматический NM8NDC-250S TM 4P 200А 50кА с рег. термомаг. расцепителем (R) | 271306 CHINT

Автоматический выключатель CHINT NM8NDC-250S TM с термомагнитным расцепителем - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Номинальный ток 200 А и отключающая способность 50 кА делают его подходящим для промышленных распределительных щитов, где важна устойчивость к высоким токам КЗ.

Назначение и область применения

CHINT NM8NDC-250S TM используется для защиты электрических сетей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов: заводы, цеха, насосные станции, системы конвейеров. Также применяется для защиты двигателей при редких пусках. Может работать как в цепях переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 1000 В).

Технические характеристики

• Количество полюсов: 4
• Номинальный ток: 200 А
• Отключающая способность: 50 кА - способен безопасно отключить цепь при очень больших токах короткого замыкания
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Диапазон настройки защиты от перегрузки: 140–200 А - можно точно адаптировать под нагрузку
• Диапазон регулировки защиты от короткого замыкания: 1000–2000 А - настраивается под тип оборудования и кабельную сеть
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Тип расцепителя: термомагнитный - сочетает тепловую (для перегрузок) и магнитную (для КЗ) защиты
• Конструкция: литой корпус - прочная, герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

CHINT NM8NDC-250S TM совместим со штангами DIN 35 мм. Устанавливается вертикально или горизонтально. Разрешено подключение силовых проводов как сверху, так и снизу корпуса - удобно при компактной сборке щита. Для подключения используйте кабели сечением, соответствующим току 200 А (обычно 50–70 мм2 медный кабель). Обязательно соблюдайте момент затяжки контактов - указан в руководстве производителя.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2. Применяет принципы двойной защиты - тепловой и магнитной - что гарантирует селективность и предотвращает ложные срабатывания. Серия NM8N прошла сертификацию на соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Широкий диапазон настройки защиты позволяет точно подстроить устройство под конкретную нагрузку
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в условиях слабых сетей или близости к трансформаторам
• Литой корпус повышает долговечность и устойчивость к вибрациям
• Гибкая возможность подключения (сверху/снизу) упрощает монтаж в плотных щитах
• Поддержка постоянного тока до 1000 В расширяет возможности применения - например, в системах солнечных панелей или зарядных станций

Ограничения применения

• Не предназначена для установки во влажных помещениях без дополнительной защиты - степень IP40 не защищает от воды и пыли
• Не подходит для частых пусков двигателей - возможен износ контактов; для таких задач рекомендуются устройства с повышенной коммутационной износостойкостью
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО
• Работает только в температурном диапазоне, указанном производителем - обычно от -25C до +70C

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 150 кВт
• Щит питания группы асинхронных двигателей на конвейере
• Распределительный щит солнечной электростанции с постоянным током до 800 В
• Централизованная система управления насосными станциями

Практические советы

• Перед установкой проверьте, чтобы расчетный ток нагрузки не превышал 200 А - иначе будет постоянная перегрузка
• Настройте пороги защиты: для перегрузки - на 10–15% выше среднего рабочего тока, для КЗ - исходя из максимального тока КЗ в точке установки
• Избегайте установки рядом с источниками сильного нагрева - это влияет на работу теплового элемента
• При использовании в щите с ограниченным пространством учтите габариты CHINT NM8NDC-250S TM - он занимает 4 модуля (72 мм)
• Обязательно фиксируйте устройство на DIN-рейке - недостаточно просто вставить в щит
