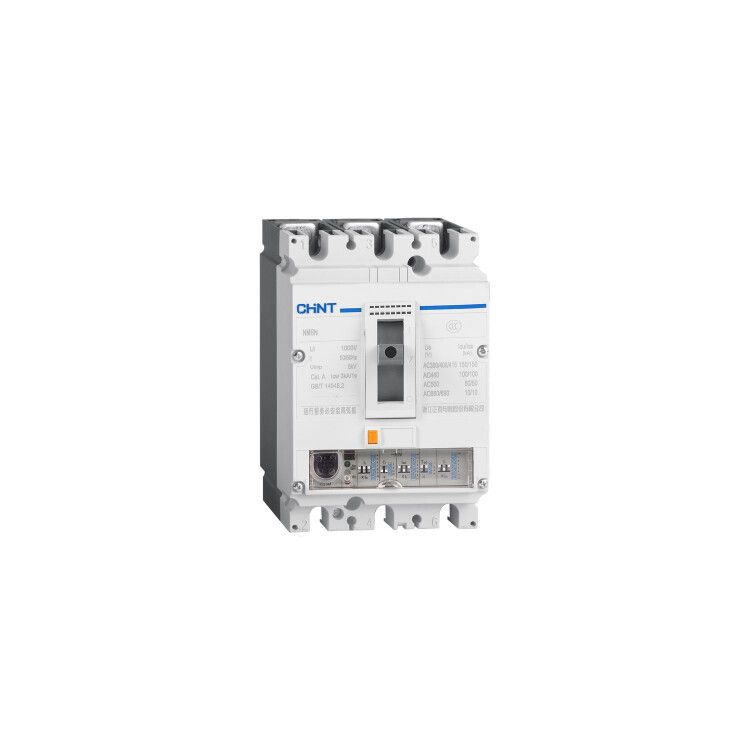

Выключатель автоматический NM8N-250S TM 4P 200А 50кА с рег. термомаг. расцепителем (R) | 271186 CHINT

Автоматический выключатель NM8N-250S TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется высокая отключающая способность и точная настройка защиты. Бренд CHINT, артикул 271186.

Назначение и область применения

Выключатель NM8N-250S TM предназначен для коммутации и защиты трёхфазных сетей переменного тока с номинальным напряжением до 690 В. Он защищает оборудование от повреждений из-за длительной перегрузки и внезапных коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, в системах управления, вводных щитах зданий и на объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 4 - позволяет контролировать все три фазы и ноль одновременно;
• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан выключатель;
• Диапазон настройки защиты от перегрузки: 140–200 А - можно задать порог срабатывания теплового расцепителя в этом интервале;
• Диапазон регулировки защиты от КЗ: 1000–2000 А - магнитный расцепитель сработает при токе в этом диапазоне, что позволяет адаптировать защиту под конкретную нагрузку;
• Степень защиты IP40 - предохраняет от контакта с внутренними частями и от твердых предметов больше 1 мм, но не защищён от воды и пыли.

Совместимость и монтаж

Выключатель NM8N-250S TM устанавливается на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется использовать кабели сечением от 25 мм2 до 95 мм2 в зависимости от условий прокладки. Монтаж допускается только в закрытых щитах с хорошей вентиляцией. Устройство не предназначено для наружной установки из-за низкой степени защиты IP40.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2 для аппаратов низкого напряжения. Конструкция выполнена в литом корпусе - обеспечивает механическую прочность и исключает доступ к токоведущим частям при работе. Наличие регулируемых расцепителей позволяет точно настраивать защиту, снижая риск ложных срабатываний.

Преимущества

• Регулируемые параметры защиты - позволяют оптимизировать работу под реальную нагрузку, а не использовать жесткие заводские настройки;
• Высокая отключающая способность 50 кА - подходит для мощных промышленных систем с большими токами КЗ;
• Чёткая градация настроек - легко выбрать нужный порог срабатывания без замены аппарата;
• Литой корпус - долговечен, устойчив к внешним воздействиям и не требует обслуживания.

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с повышенной запылённостью - степень защиты IP40 недостаточна;
• Не подходит для бытовых сетей 220 В - слишком мощный и дорогой вариант для таких задач;
• Требует профессиональной настройки - неквалифицированная регулировка может привести к отказу защиты или ложным срабатываниям;
• Максимальное напряжение 690 В - нельзя применять в сетях выше этого значения даже временно.

Примеры использования

• Защита главного ввода на промышленном предприятии с трёхфазными двигателями мощностью до 100 кВт;
• Щит питания конвейерной линии с несколькими асинхронными двигателями;
• Распределительный щит насосной станции с высоким пусковым током;
• Узлы управления в металлургических и химических производствах, где важна надёжность и точность защиты.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - используйте таблицы нагрева для медных проводников;
• Настройку термомагнитного расцепителя выполняйте после запуска системы под нагрузкой - начните с середины диапазона (например, 170 А для перегрузки и 1500 А для КЗ);
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на чувствительность теплового элемента;
• Обязательно проведите тестирование срабатывания через специальный прибор - особенно после изменения настроек;
• Для систем с частыми пусками (например, компрессоры) убедитесь, что время срабатывания по перегрузке не слишком мало - иначе возможны ложные отключения.
