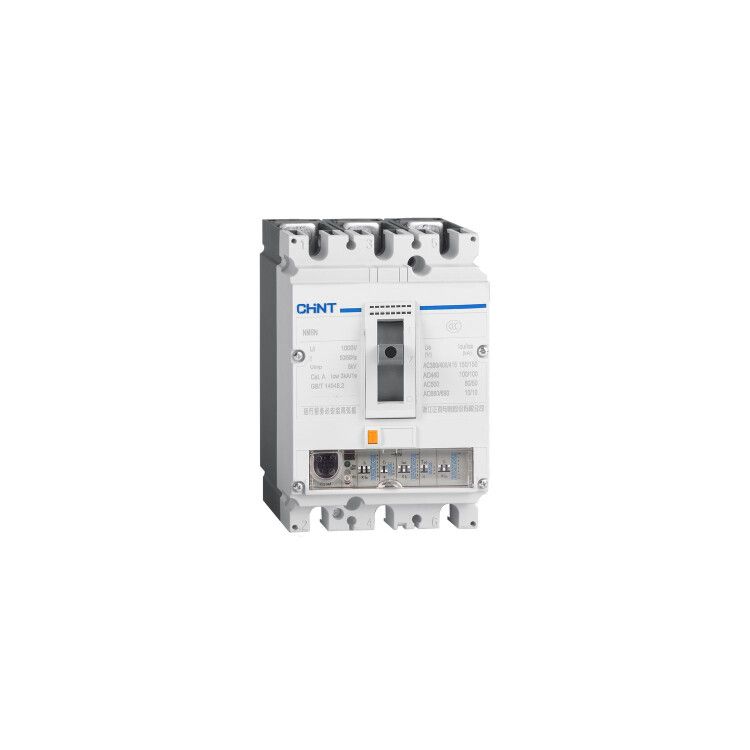

Выключатель автоматический NM8N-250Q TM 3P 160А 70кА с рег. термомаг. расцепителем (R) | 271196 CHINT

Автоматический выключатель NM8N-250Q TM от CHINT — трёхполюсное устройство с регулируемым термомагнитным расцепителем, предназначенное для защиты электрических цепей до 160 А от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется точная настройка защитных параметров.

Назначение и область применения

Выключатель NM8N-250Q TM защищает силовые цепи переменного тока с частотой 50/60 Гц. Он используется там, где важна гибкая настройка порогов срабатывания — например, на участках с колеблющейся нагрузкой или чувствительными двигателями. Применяется в системах управления станков, конвейеров, компрессоров, насосов и других промышленных потребителей. Устройство устанавливается в закрытых помещениях внутри распределительных щитов.

Технические характеристики

• Номинальное напряжение: 690 В — позволяет работать в сетях высокого напряжения, включая промышленные системы 400–690 В.
• Номинальный ток: 160 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания.
• Отключающая способность: 70 кА — способен безопасно прервать ток короткого замыкания до 70 тысяч ампер.
• Количество полюсов: 3 — защищает все три фазы одновременно.
• Защита от перегрузки: регулируется в диапазоне 112–160 А — можно точно задать порог, соответствующий реальной нагрузке оборудования.
• Защита от КЗ: регулируется в диапазоне 800–1600 А — настраивается под тип нагрузки, чтобы избежать ложных срабатываний при пусковых токах двигателей.
• Степень защиты IP40 — предохраняет от контакта с предметами более 1 мм, но не защищена от воды и пыли. Только для внутренней установки в герметичных шкафах.
• Тип исполнения: выключатель в литом корпусе — прочная, несъемная конструкция, рассчитанная на длительную работу в жестких условиях.

Совместимость и монтаж

Выключатель NM8N-250Q TM монтируется на DIN-рейку шириной 35 мм, совместим со стандартной промышленной рейкой. Для подключения используются болтовые зажимы — провода сечением до 50 мм² (медные) допускаются. Перед монтажом проверьте соответствие посадочного места в щите — габариты устройства требуют свободного пространства вокруг для теплоотвода. Не рекомендуется устанавливать рядом с источниками тепла или в местах с сильной вибрацией.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: тепловую — против длительных перегрузок, магнитную — против импульсных токов КЗ. Наличие регулируемых расцепителей повышает надёжность и снижает риск аварийных отключений.

Преимущества

• Регулируемые параметры защиты позволяют адаптировать выключатель под конкретную нагрузку, что особенно важно для оборудования с высокими пусковыми токами.
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже в крупных промышленных сетях с большой мощностью КЗ.
• Литой корпус исключает доступ к токоведущим частям после сборки — повышает долговечность и безопасность обслуживания.
• Широкий диапазон настройки термического расцепителя (112–160 А) даёт возможность использовать один тип аппарата для различных режимов работы.

Ограничения применения

• Не предназначен для открытой установки — степень защиты IP40 не защищает от влаги, пыли и внешних воздействий.
• Не подходит для бытовых сетей 220 В — оптимизирован для промышленных 380–690 В.
• Требует профессиональной настройки — некорректная регулировка может привести к ложному срабатыванию или отказу защиты.
• Не имеет функции дистанционного управления или коммуникации — управление только механическое.

Примеры использования

• Щит питания группы асинхронных двигателей на заводе — настройка защиты под пусковые токи 5…7 In.
• Распределительный щит конвейерной линии — защита от перегрузки при изменении нагрузки в процессе производства.
• Централизованная система управления насосами в водоканале — надёжное отключение при КЗ в длинных кабельных линиях.

Практические советы

• Перед первым запуском обязательно проверьте установленные значения защиты — они могут отличаться от заводских настроек.
• Используйте только медные провода с подходящим сечением — алюминиевые не рекомендуются из-за различий в коэффициентах температурного расширения.
• При замене старого автомата сверьте номиналы и отключающую способность — 70 кА требует наличия достаточной “прочности” всей сети.
• Не затягивайте клеммы слишком сильно — это может повредить контактные поверхности и вызвать нагрев.
• Регулярно осматривайте выключатель NM8N-250Q TM на наличие следов перегрева, особенно при работе близко к верхнему пределу тока.
