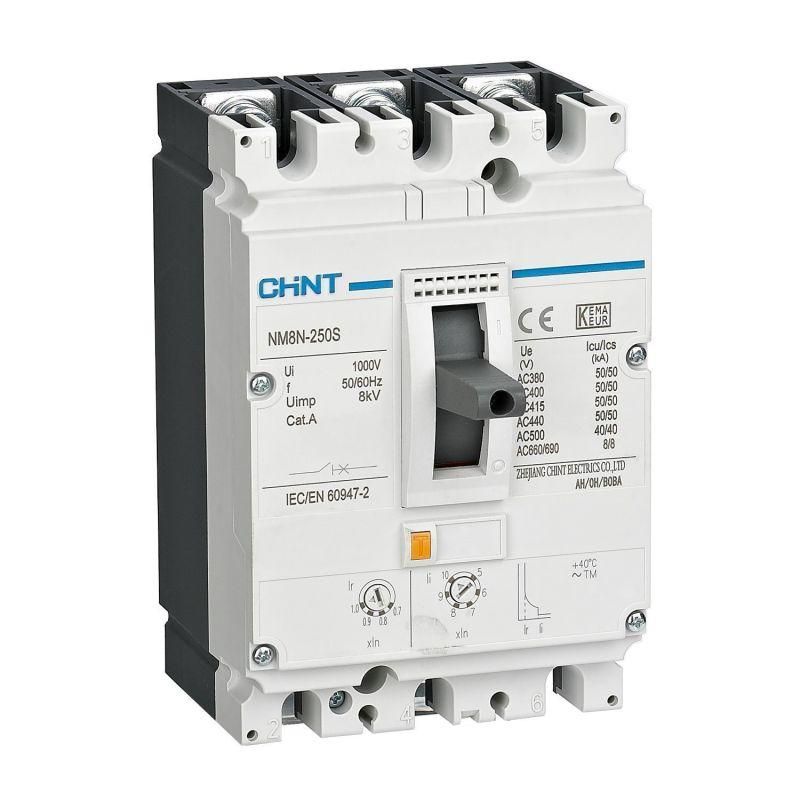

Выключатель автоматический NM8N-250C TM 3P 160А 36кА с рег. термомаг. расцепителем (R) | 271142 CHINT

Автоматический выключатель NM8N-250C TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для промышленного использования, особенно там, где требуется точная настройка порогов срабатывания. Бренд CHINT, артикул 271142, обеспечивает соответствие международным требованиям к безопасности и долговечности.

Назначение и область применения

Этот трёхполюсный автоматический выключатель предназначен для защиты силовых цепей переменного тока в промышленных системах. Подходит для установки в щитах управления, на входе оборудования, в распределительных устройствах. Часто применяется в цепях с высокими пусковыми токами - например, у двигателей, компрессоров, насосов, конвейеров. Устройство защищает кабели и оборудование от повреждений из-за длительной перегрузки или внезапного КЗ.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазной сети.
• Отключающая способность: 36 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям.
• Диапазон настройки тепловой защиты: 112–160 А - можно задать порог срабатывания при перегрузке в этом интервале.
• Диапазон настройки магнитной защиты: 1120–1920 А - порог срабатывания при коротком замыкании регулируется в пределах 7–12 крат от номинала.
• Степень защиты IP40 - защита от твёрдых частиц больше 1 мм, но не от воды. Не предназначен для открытой установки на улице или во влажных помещениях.

Совместимость и монтаж

Установка осуществляется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Клеммы рассчитаны на подключение медных кабелей сечением до 70 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - он указан в руководстве производителя. Выключатель совместим со всеми типовыми шинными системами, используемыми в щитах серии NM8N. Нельзя использовать с кабелями из алюминия без переходных наконечников.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC/EN 60947-2. Конструкция выполнена в соответствии с требованиями к электроизоляции и теплостойкости. Материалы корпуса самозатухающие, что снижает риск распространения пламени. Все элементы расцепителя проходят сертификацию на надёжность срабатывания в условиях перегрузки и КЗ.

Преимущества

• Регулируемые параметры защиты позволяют точно адаптировать выключатель под конкретную нагрузку, исключая ложные срабатывания.
• Высокая отключающая способность (36 кА) делает его подходящим для мощных промышленных объектов с большими токами КЗ.
• Литой корпус обеспечивает долгий срок службы даже в условиях вибраций и запылённости.
• Можно настроить защиту под изменяющуюся технологическую нагрузку - например, после модернизации оборудования.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пылевой среды или на улице - степень защиты IP40 не обеспечивает защиту от брызг и осадков.
• Не рекомендован для частого включения-выключения (более 10 раз в час) - это сокращает срок службы контактной системы.
• Требуется ручная настройка; отсутствуют функции удалённого контроля или коммуникации (например, Modbus).
• Не подходит для защиты слаботочных цепей или электроники - только для силовых цепей переменного тока.

Примеры использования

• Защита главного ввода на промышленном участке с двигателями мощностью до 75 кВт.
• Щит управления конвейерной линией с несколькими асинхронными двигателями.
• Распределительный щит на заводе, где необходимо гибко настраивать токи срабатывания под разные группы потребителей.
• Подключение к трансформаторам малой мощности (до 160 кВА) в закрытых распределительных пунктах.

Практические советы

• Перед настройкой проверьте реальный рабочий ток нагрузки - настройка должна быть чуть выше, чтобы избежать ложных срабатываний.
• При использовании в цепях с высокими пусковыми токами (электромоторы) выбирайте нижний предел диапазона магнитной защиты (1120 А), чтобы не вызвать срабатывание при пуске.
• Обязательно убедитесь, что посадочные размеры кабелей соответствуют заявленному сечению - неправильно зажатый провод может нагреваться и вызывать отказ.
• Проверяйте состояние контактов каждые 6–12 месяцев, особенно при частых операциях включения.
• Для обслуживания и замены - отключите питание, так как выключатель не имеет видимого разрыва при положении “OFF” - только механический разрыв внутри.
