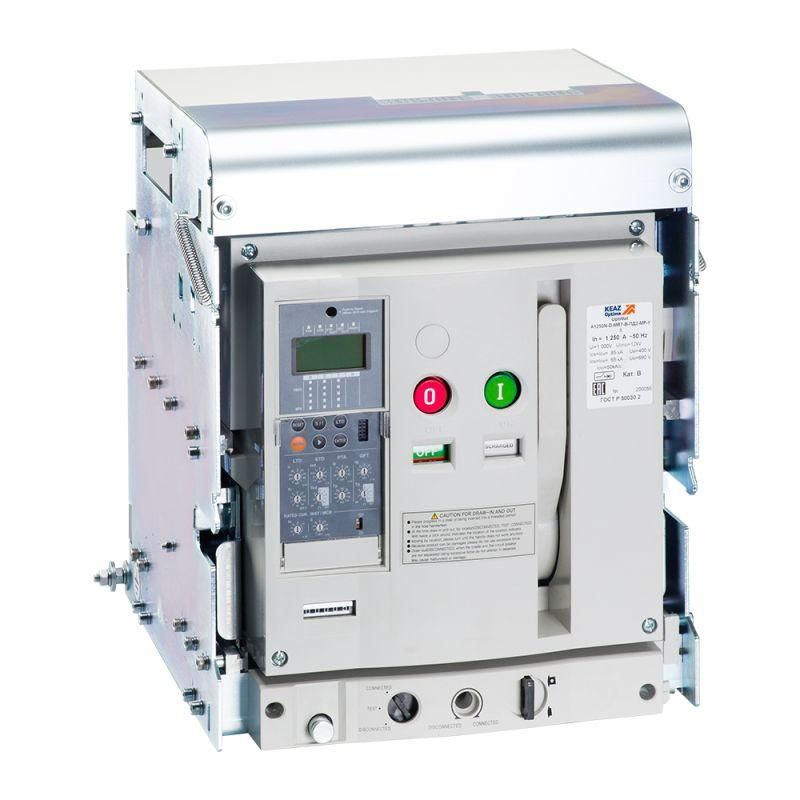

Выключатель автоматический 3п 2000А OptiMat A 2000 S2 3P 85 D MR8.0 B C2200 M2 P01 S1 03 КЭАЗ 277264

Автоматический выключатель 3-полюсный 2000А серия OptiMat A MR8.0 C2200 КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в распределительных устройствах высокой мощности. Выключатель обеспечивает надёжную работу в условиях повышенных токов короткого замыкания и применяется в промышленных системах питания, где важна безопасность и возможность быстрого обслуживания.

Назначение и область применения

Выключатель автоматический 3-полюсный 2000А серия OptiMat A MR8.0 C2200 КЭАЗ используется для защиты электрических сетей от перегрузок и коротких замыканий. Он управляет питанием крупных потребителей: трансформаторов, двигателей, шинопроводов, промышленных печей и других установок с токами до 2000 А. Применяется в энергообъектах, на заводах, в подстанциях и распределительных пунктах среднего и высокого класса напряжения.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая системы 400 В и 660 В.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток длительной нагрузки: 2000 А - рассчитан на постоянную работу при токе до 2000 А без перегрева.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 85 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно точно настроить порог срабатывания по току в зависимости от нагрузки.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых щитах.
• Тип подключения силовой цепи: болтовое - провода и шины крепятся через болты, что обеспечивает прочное и долговечное соединение.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/выключен) в систему управления или АСУ ТП.
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель без ручного воздействия.
• Конструкция прибора: выдвижное/выкатное устройство - выключатель можно извлечь из корпуса для обслуживания, диагностики или замены без демонтажа проводов.
• Тип элемента управления: кнопка нажимная - ручное управление осуществляется через кнопку на лицевой панели.

Совместимость и монтаж

Выключатель автоматический 3-полюсный 2000А серия OptiMat A MR8.0 C2200 КЭАЗ устанавливается в специализированные ячейки или сборки типа KSE, соответствующие габаритам и требованиям выкатной конструкции. Для монтажа требуется свободное пространство вокруг аппарата для вывода кабелей и обеспечения теплоотвода. Болтовые зажимы требуют точного момента затяжки - используйте динамометрический ключ. Моторный привод подключается к внешнему источнику управления 220 В или 380 В переменного тока. Убедитесь, что посадочные размеры совпадают с вашими шинопроводами - номинальный ток 2000 А требует соответствующего сечения шин и кабелей.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для работы в промышленных условиях. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и механической блокировке при выдвинутом положении. Автоматическое отключение при КЗ снижает риск возгорания и повреждения оборудования.

Преимущества

• Выкатная конструкция позволяет менять или ремонтировать аппарат без отключения всей сети - экономит время на техобслуживание.
• Высокая отключающая способность (85 кА) делает его подходящим для современных промышленных объектов с развитой сетью.
• Широкий диапазон настройки защиты (800–2000 А) адаптирует выключатель под различные типы нагрузок.
• Наличие 6 вспомогательных контактов упрощает интеграцию в автоматизированные системы контроля.
• Моторный привод обеспечивает удалённое управление - удобно для диспетчерских пунктов и опасных зон.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует помещения в закрытый щит или ячейку.
• Не рекомендован для частых операций включения/отключения (более 100 раз в час) - это сокращает срок службы контактной группы.
• Требует профессионального монтажа и регулярной проверки моментов затяжки болтов - некорректный монтаж может вызвать нагрев и отказ.
• Не подходит для маломощных цепей ниже 800 А - настройка защиты не оптимальна при низких токах.

Примеры использования

• Защита главного входа в цех с мощными двигателями и сварочными установками.
• Распределительный пункт на металлургическом заводе с токами до 2000 А.
• Щитовая на подстанции 6(10)/0,4 кВ, где требуется дистанционное управление и быстрая замена.
• Система питания конвейера с большим количеством приводов, где важно сохранить работоспособность одной секции при аварии другой.

Практические советы

• Перед первым запуском проверьте правильность настройки тока срабатывания защиты - используйте тестовый прибор, чтобы убедиться, что срабатывает в диапазоне 800–2000 А.
• При использовании моторного привода убедитесь, что источник питания стабилен - скачки напряжения могут повредить механизм.
• При замене выключателя автоматический 3-полюсный 2000А серия OptiMat A MR8.0 C2200 КЭАЗ - сохраните маркировку всех вспомогательных контактов, чтобы не нарушить логику управления.
• Регулярно осматривайте болтовые соединения - особенно после первого года эксплуатации - возможен люфт из-за термического расширения.
• Избегайте установки рядом с источниками тепла - температура окружающей среды выше +40 C влияет на точность срабатывания защиты.
