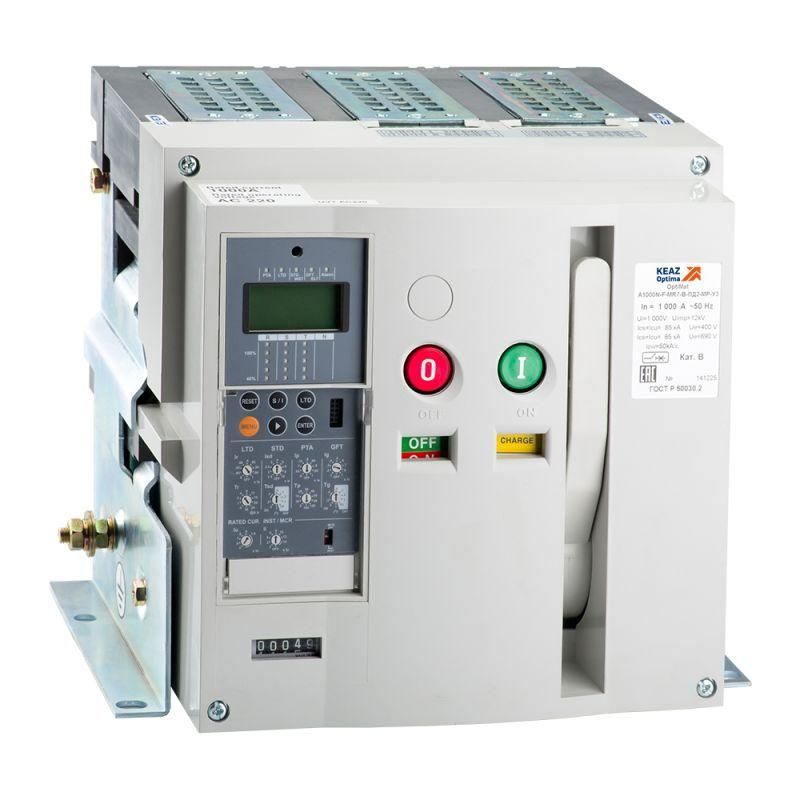

Выключатель автоматический 3п 2000А OptiMat A 2000 S2 3P 85 F MR8.0 B C2200 M2 P02 S1 03 КЭАЗ 277273

Автоматический выключатель OptiMat A 2000 S2 3P 85 F MR8.0 B C2200 M2 P02 S1 03 от КЭАЗ - трёхполюсный воздушный аппарат для защиты и коммутации цепей переменного тока с номинальным током до 2000 А. Применяется в распределительных устройствах крупных объектов, где требуется высокая коммутационная надёжность.

Назначение и область применения

Выключатель OptiMat A 2000 S2 3P 85 F MR8.0 B C2200 M2 P02 S1 03 предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Он обеспечивает безопасное отключение нагрузки при аварийных ситуациях и позволяет вручную включать/выключать питание. Подходит для установки в главных распределительных щитах, трансформаторных подстанциях, на входе в производственные цеха и других местах с большими токами.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 2000 А
• Предельная коммутационная способность: 85 кА при переменном токе
• Исполнение: вертикальное монтажное положение (по умолчанию)
• Максимальное рабочее напряжение: 690 В AC (соответствует классу изоляции)
• Степень защиты: IP40 (защита от доступа пальцев и предметов >1 мм, пылевой режим без герметизации)
• Рабочая температура: от -25C до +60C

Совместимость и монтаж

Выключатель OptiMat A 2000 S2 3P 85 F MR8.0 B C2200 M2 P02 S1 03 монтируется на DIN-рейку типа 35 мм или фиксируется на раме шкафа с помощью болтовых креплений. Для подключения используются медные шины или кабели сечением до 3x300 мм2. Учитывайте габариты аппарата - он требует свободного пространства вокруг для теплоотвода и обслуживания. Монтаж допускается только в закрытых помещениях с контролируемой средой. Напряжение питания для привода не предусмотрено - управление исключительно механическое.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс отключения C, что означает быстрое срабатывание при коротком замыкании. Конструкция защищена от случайного контакта с токоведущими частями. Сертифицирован для работы в условиях повышенной электромагнитной помехоустойчивости.

Преимущества

• Высокая коммутационная способность (85 кА) - выдерживает самые серьёзные аварии в сети
• Устойчивость к длительным перегрузкам благодаря термомагнитному расцепителю
• Простая визуальная индикация состояния (положение рычага показывает включен/отключен)
• Модульная конструкция - легко заменить расцепители при необходимости
• Произведён на заводе КЭАЗ - известный российский производитель с проверенной технологией

Ограничения применения

• Не предназначается для постоянной частой коммутации - не является контактором
• Не имеет встроенных функций удалённого управления или сигнализации
• Не работает во взрывоопасных зонах - отсутствует взрывозащита
• Запрещено применять в условиях постоянной влажности, осадков или прямого попадания воды - степень защиты IP40 недостаточна для улицы
• Не совместим с системами автоматического включения резерва (АВР) без внешних устройств

Примеры использования

• Главный ввод в промышленный цех с мощными станками и конвейерами
• Защита силового трансформатора 10/0,4 кВ на подстанции
• Распределительный щит крупного торгового комплекса
• Линия питания системы вентиляции и кондиционирования на объекте с высокой плотностью оборудования

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - 2000 А требует минимум 3x300 мм2 меди
• Обязательно соблюдайте рекомендованное расстояние между выключателем и другими элементами - для охлаждения и доступа
• При замене используйте оригинальные комплектующие от КЭАЗ - особенно расцепители MR8.0 и M2
• Не забудьте про регламентное обслуживание: каждые 2–3 года проверяйте контактную группу и механизм привода
• Если нужна автоматизация - подключите внешний модуль управления через вспомогательные контакты, которые есть в комплекте
