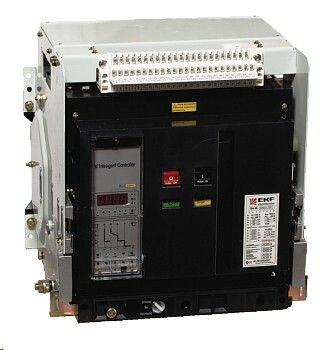

Автоматический выключатель ВА-45 2000/1250А 3P 50кА стационарный EKF | mccb45-2000-1250

Автоматический выключатель ВА-45 2000/1250 А 3P 80кА стационарный от EKF предназначен для надёжной защиты мощных электросетей от перегрузок и коротких замыканий. Этот аппарат из серии PROxima обеспечивает точную работу в промышленных системах с высокими токами, совмещает функции коммутации и диагностики, а его стационарная установка делает его идеальным решением для щитовых помещений постоянной эксплуатации.

Назначение и область применения

Автоматический выключатель ВА-45 2000/1250 А 3P 80кА стационарный используется для защиты силовых цепей переменного тока напряжением до 690 В. Он предотвращает повреждение оборудования при перегрузках и коротких замыканиях, включая аварийные ситуации с задержкой по времени. Также выключатель позволяет выполнять ручные включения и отключения, а также управляться удалённо через систему автоматизации. Применяется в промышленных распределительных устройствах: на вводах крупных объектов, в централизованных щитах, на питании технологических линий, насосных станций, компрессоров и других мощных потребителей.

Технические характеристики

• Номинальный ток: 1250 А
• Максимальный ток уставки: 2000 А
• Число полюсов: 3
• Кратность отключающей способности: 80 кА
• Тип установки: стационарный (не шасси, не выдвижной)
• Рабочее напряжение: до 690 В AC
• Управление: микропроцессорное, с возможностью передачи информации о состоянии сети
• Защита: от перегрузки, короткого замыкания, потери напряжения, понижения напряжения

Совместимость и монтаж

Выключатель ВА-45 2000/1250 А 3P 80кА стационарный монтируется в сборные металлические щиты с жестким креплением. Для подключения используются медные шины или кабельные выводы с соответствующим сечением, рассчитанным на ток 1250 А. Установка требует доступа со всех сторон для теплоотвода и обслуживания. Клеммы должны затягиваться с соблюдением момента, указанного в руководстве. Подключение сигнальных цепей - через отдельные клеммы для внешних устройств управления. Напряжение питания для микропроцессора берётся от самой защищаемой сети - внешний источник не требуется.

Безопасность и стандарты

Автоматический выключатель ВА-45 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс изоляции II, степень защиты IP20. Все материалы соответствуют нормам пожаробезопасности. Выключатель прошёл испытания на механическую прочность, термическую устойчивость и отключающую способность при максимальном токе 80 кА.

Преимущества

• Микропроцессорная система контроля даёт детальную информацию о причине отключения - перегрузка, КЗ, провал напряжения - что ускоряет поиск неисправности.
• Настройка времятоковых характеристик позволяет гибко адаптировать защиту под конкретную сеть, исключая ложные срабатывания.
• Стационарная конструкция обеспечивает повышенную надёжность при длительной работе под нагрузкой.
• Интеграция с АСУ ЭЭ - возможность удалённого мониторинга и управления без физического доступа к щиту.
• Поддержка функции “отключение при пропадании напряжения” защищает оборудование от некорректного запуска после аварийного отключения.

Ограничения применения

• Не предназначен для мобильных или выдвижных установок - только стационарная фиксация в щите.
• Не работает при температуре ниже -25 C и выше +60 C без дополнительного обогрева или охлаждения.
• Требует регулярной проверки состояния главных контактов - особенно при частых включениях/отключениях.
• Не имеет встроенной защиты от импульсных перенапряжений - необходимо использовать дополнительные ограничители.
• Номинальный ток 1250 А требует кабелей и шин большого сечения - не подходит для малогабаритных щитов.

Примеры использования

• Вводной автомат в распределительном пункте промышленного цеха с мощностью более 1 МВт.
• Щит питания конвейерной линии с несколькими двигателями суммарной мощностью 800 кВт.
• Централизованная защита насосной станции водоснабжения, где важно предотвратить повторный запуск после отключения по провалу напряжения.
• Система электроснабжения критически важного участка - например, химического реактора, где необходима точная диагностика причин отключения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и шин номинальному току 1250 А - недостаточное сечение вызовет перегрев.
• При настройке токовой защиты используйте данные реальной нагрузки, а не паспортные значения двигателей - учтите коэффициенты одновременности.
• Обязательно подключите сигнальные выходы к системе SCADA - это позволит получать оповещения о сработке даже вне помещения щита.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых оперативных отключениях.
• Не устанавливайте рядом с источниками тепла - микропроцессор чувствителен к перегреву.
• При замене старого автомата - сверьте габариты и положение клемм: ВА-45 от EKF имеет специфичную форму корпуса, не всегда совпадающую с аналогами других брендов.
