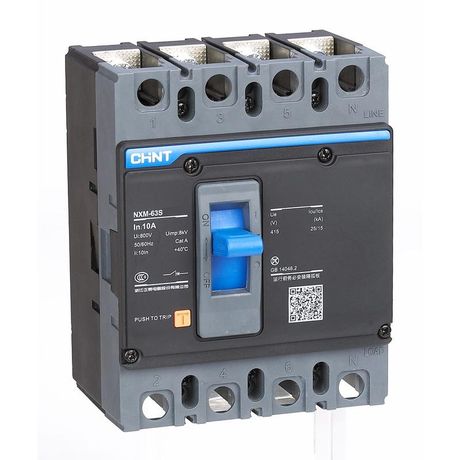

Выключатель автоматический NXM-63H/3P 20A 50кА (R) | 205892 CHINT

Автоматический выключатель NXM-63H (R) от CHINT - трёхполюсное устройство на 20 А с отключающей способностью 50 кА, предназначенное для надёжной защиты электрических цепей в распределительных щитах. Его компактная конструкция и высокая коммутационная мощность делают его популярным решением для промышленных объектов.

Назначение и область применения

Автоматический выключатель NXM-63H (R) защищает электрические сети от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Подходит для установки в промышленных системах управления - на станках, конвейерах, насосных группах, где требуется быстрое отключение при аварии.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 50 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая промышленные системы 380/690 В;
• Диапазон регулировки тока КЗ: 240 А - порог срабатывания мгновенного расцепления можно настроить в пределах этого значения;
• Степень защиты: IP30 - защищён от доступа к опасным частям инструментами, но не от пыли и воды; требует установки внутри закрытых шкафов;
• Конструктивное исполнение: встроенное - предназначено для монтажа на DIN-рейку в щитах;
• Моторный привод: да - позволяет дистанционно управлять включением/выключением через внешний привод (например, при автоматизации АВР).

Совместимость и монтаж

NXM-63H (R) совместим со стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в соответствии с требованиями ПУЭ: клеммы затягиваются моментом 1–1,5 Нм, провода должны иметь сечение, соответствующее номинальному току (до 16 мм2 медных жил). Для работы с моторным приводом необходимо подключить управляющие сигналы согласно схеме производителя. Устройство не имеет встроенной ручки управления - управление осуществляется либо кнопками на корпусе, либо через привод.

Безопасность и стандарты

Автоматический выключатель NXM-63H (R) соответствует международному стандарту IEC 60947-2. Конструкция выполнена из самозагасающего материала, исключающего распространение пламени. Все внутренние контакты рассчитаны на многократные операции включения-отключения даже при максимальном токе КЗ.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасную работу в зонах с большой короткозамкнутой мощностью;
• Наличие моторного привода - удобно для автоматизированных систем, где требуется удалённое управление;
• Литой корпус - повышает механическую прочность и герметичность внутренних элементов;
• Настройка тока КЗ - позволяет адаптировать чувствительность под конкретную нагрузку, минимизируя ложные срабатывания;
• Совместимость с серией NXM(S) - легко заменяется другими моделями той же серии при необходимости модернизации.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP30 не защищает от пыли и влаги;
• Не предназначен для частого ручного включения/отключения - длительная эксплуатация в режиме переключений сокращает срок службы;
• Требуется точная настройка тока КЗ - некорректные параметры могут привести к отказу защиты или ложным отключениям;
• Не поддерживает функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО.

Примеры использования

• Защита главного входа в промышленный цех с питанием 380 В / 20 А;
• Основной автомат в распределительном щите ГРЩ на предприятии;
• Фазовый выключатель в системе АВР для бесперебойного питания критических потребителей;
• Компонент в составе панели управления конвейерной линией с моторным приводом.

Практические советы

• Перед установкой проверьте соответствие номинала (20 А) и токовой нагрузки цепи - не используйте для нагрузок выше 18 А постоянно;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и совместимый интерфейс;
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на точность срабатывания терморасцепителя;
• При замене старого автомата сверьте габариты и тип крепления - NXM-63H (R) имеет стандартные размеры, но отличается от аналогов других серий;
• Обязательно запишите текущую настройку тока КЗ (240 А) - она важна для будущего обслуживания и диагностики.
