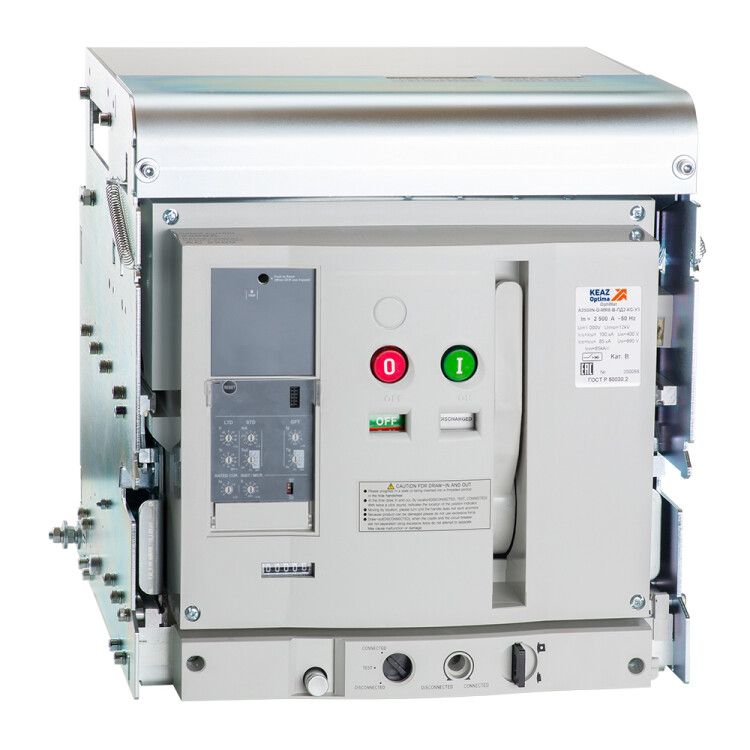

Выключатель автоматический 3п 2500А OptiMat A 2500 S4 3P 100 D MR7.0 BH C2200 M2 P01 S1 06 КЭАЗ 333329

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 06 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических сетей в промышленных объектах. Этот аппарат из серии OptiMat A обеспечивает управление токами до 2500 А и применяется там, где требуется высокая отключающая способность и возможность удалённого управления.

Назначение и область применения

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 06 используется как вводной или секционный аппарат в низковольтных распределительных устройствах. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Применяется в промышленных щитах, на предприятиях с крупными потребителями энергии - например, на заводах, в центрах обработки данных, на насосных станциях и в системах конвейерного производства.

Технические характеристики

• Номинальный ток: 2500 А - позволяет работать с мощными нагрузками без перегрева;
• Номинальное напряжение: 690 В - совместим с трёхфазными сетями до 690 В переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при серьёзных коротких замыканиях;
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени, возможна градуировка параметров;
• Вид привода: двигательный - позволяет управлять выключателем дистанционно через внешний сигнал;
• Конструкция: выдвижное/выкатное устройство - удобно обслуживать и менять без демонтажа проводов;
• Тип подключения: на шину - исключает необходимость прямой прокладки кабеля к контактам;
• Способ монтажа: на монтажную плату - устанавливается в сборочные рампы или ящики с жесткой фиксацией;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых корпусов;
• Количество вспомогательных контактов: 6 - обеспечивают передачу сигнала состояния (включен/отключен) в системы контроля и АСУ ТП;
• Моторный привод: опционально - можно заказать с дополнительным двигателем для автоматического включения/отключения.

Совместимость и монтаж

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P01 S1 06 рассчитан на установку в компактные распределительные камеры с монтажной плитой. Подключение осуществляется через шины - это снижает количество соединений и повышает надёжность. Для работы с моторным приводом необходимо предусмотреть питание 24–230 В постоянного или переменного тока. Выкатная конструкция позволяет выводить аппарат на сервисную панель - это ускоряет диагностику и замену. Убедитесь, что глубина шкафа достаточна для полного выдвижения аппарата - рекомендованная минимальная глубина 800 мм.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных условиях. Электронный расцепитель обеспечивает селективную работу - предотвращает ложные отключения соседних участков сети. Наличие механической блокировки запирает механизм при открытой крышке, исключая случайное включение во время обслуживания.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для зон с большой короткозамкнутой мощностью;
• Электронный расцепитель даёт гибкую настройку времятоковых характеристик - адаптируется под конкретную схему защиты;
• Выкатная конструкция минимизирует простои при техобслуживании - не нужен демонтаж всей системы;
• Шинное подключение уменьшает риск плохих контактов и нагрева;
• 6 вспомогательных контактов позволяют интегрировать аппарат в современные системы автоматизации без дополнительных модулей.

Ограничения применения

• Не предназначен для частых операций включения/отключения - допустимо лишь несколько десятков циклов в день;
• Защита IP20 требует обязательной установки в закрытый шкаф - нельзя использовать на открытом воздухе или в сыром помещении;
• Работает только в контролируемой среде: температура +5…+40 C, относительная влажность ≤90%;
• Не имеет функции дифференциальной защиты - для защиты людей от поражения током нужны дополнительные УЗО;
• Требуется профессиональная настройка расцепителей - неквалифицированная регулировка может привести к отказу защиты.

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 630 кВА;
• Секционный автомат между двумя источниками питания в системе N+1;
• Щит главного распределительного пункта (ГРП) на предприятии с суммарной нагрузкой выше 1 МВт;
• Центры обработки данных - для защиты серверных рядов от скачков тока;
• Производственные линии с двигателями мощностью >500 кВт.

Практические советы

• Перед установкой проверьте соответствие шинного подключения вашей шинной системе - типоразмеры должны точно совпадать;
• Настройте расцепитель согласно расчетному току нагрузки и координируйте с другими защитными устройствами - чтобы избежать ложных срабатываний;
• Если используете моторный привод - заранее продумайте место для его подключения и наличие резервного питания;
• Обязательно проведите тестирование после монтажа: имитация отключения при максимальном токе и проверка положения вспомогательных контактов;
• Регулярно осматривайте контакты и направляющие механизмы - пыль и оксиды могут вызвать перегрев при работе на 2500 А.
