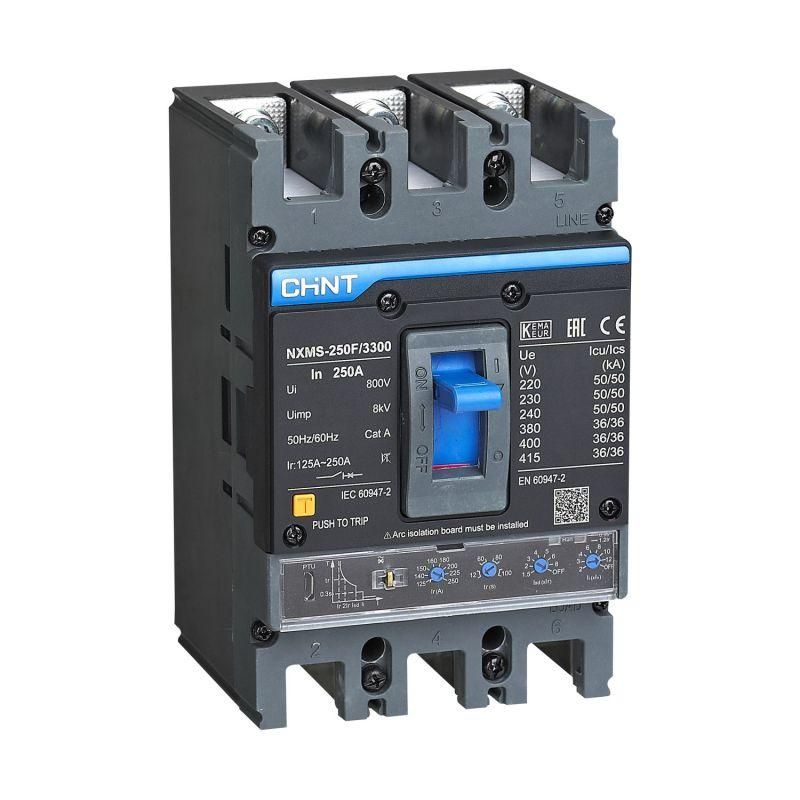

Выключатель автоматический NXMS-250F/3Р 250A 36кА с электронным расцепителем (R) | 264755 CHINT

Автоматический выключатель NXMS-250F с электронным расцепителем (R) от CHINT предназначен для защиты силовых цепей в распределительных щитах. Этот выключатель сочетает высокую отключающую способность, точную настройку и надежную работу в условиях повышенной нагрузки - идеально подходит для промышленных объектов, где важна безопасность и управляемость.

Назначение и область применения

NXMS-250F применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает оборудование от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки в системах с высокими токами - например, на входе в цеховые распределительные пункты, у крупных насосных станций, конвейерных линий и других мощных потребителей.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: до 690 В - работает в сетях переменного тока с напряжением до этой величины, включая трехфазные системы 400/690 В.
• Отключающая способность Icu: 36 кА - способен безопасно отключить цепь даже при сверхтоке до 36 тысяч ампер, что соответствует требованиям для промышленных объектов с высокой короткозамкнутой мощностью.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трехфазных цепей.
• Защита от замыканий на землю: да - имеет функцию защиты от утечек тока на землю, что важно для безопасности персонала и предотвращения возгораний.
• Диапазон регулировки тока КЗ: 2250–3500 А - можно настроить порог срабатывания при коротком замыкании в этом интервале, адаптируя защиту под конкретную сеть.
• Конструктивное исполнение: встроенное - устройство рассчитано на монтаж внутри шкафа, не требует внешнего корпуса.
• Моторный привод: да - позволяет дистанционно включать и отключать выключатель через внешний сигнал, удобно для автоматизированных систем.
• Тип изделия: автоматический выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям и загрязнениям.
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка, КЗ, земля), ускоряет диагностику.
• Степень защиты IP30: защита от твердых предметов больше 2,5 мм, но не от воды - подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

NXMS-250F совместим со стандартными DIN-рейками шириной 35 мм. Для монтажа требуется свободное место в щите - габариты устройства позволяют установить его рядом с другими аппаратами, но необходимо соблюдать минимальные зазоры для теплоотвода. Моторный привод подключается к внешнему контроллеру через клеммы управления; рекомендуется использовать изолированные провода сечением не менее 1,5 мм2. Подключение силовых кабелей выполняется на верхние и нижние клеммы - допустимый диаметр жил до 70 мм2. Учет посадочного размера не требуется - крепление осуществляется стандартно.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие защиты от замыканий на землю и указателя расцепления повышает уровень безопасности при обслуживании. IP30 исключает использование вне помещений - установка возможна только в сухих, запираемых щитах.

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту - отличается от тепловых аналогов более гибкими параметрами.
• Функция защиты от замыканий на землю снижает риск поражения током и возникновения пожара.
• Моторный привод позволяет интегрировать выключатель в системы автоматизации без ручного вмешательства.
• Индикация причины расцепления экономит время при диагностике аварийных ситуаций.
• Высокая отключающая способность (36 кА) делает NXMS-250F подходящим для современных энергоемких объектов.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды.
• Не подходит для частых операций включения/выключения - не является контактором, рассчитан на редкие коммутации при аварии.
• Требует стабильного температурного режима: работа возможна при +5C…+40C, при экстремальных температурах возможны сбои работы электроники.
• Необходимо правильно настроить ток срабатывания КЗ - некорректная настройка в диапазоне 2250–3500 А может привести к ложному срабатыванию или отказу защиты.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с мощностью до 180 кВт.
• Распределительный пункт на заводе с несколькими конвейерами и насосами.
• Система АВР на объекте с двумя источниками питания - выключатель обеспечивает быстрое переключение и защиту при скачках напряжения.
• Централизованное питание серверной комнаты с необходимостью удаленного управления.

Практические советы

• Перед первым включением проверьте настройки тока КЗ - они должны соответствовать расчетному току короткого замыкания вашей сети.
• При использовании моторного привода убедитесь, что управляющий сигнал соответствует спецификации (обычно 24 В постоянного тока).
• Не открывайте корпус во время работы - доступ к контактам возможен только после полного отключения и блокировки.
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно при больших токах, возможно ослабление соединений.
• Для долгой службы используйте NXMS-250F только в соответствии с классом защиты IP30 - не устанавливайте в сырых, пыльных или химически активных помещениях.
