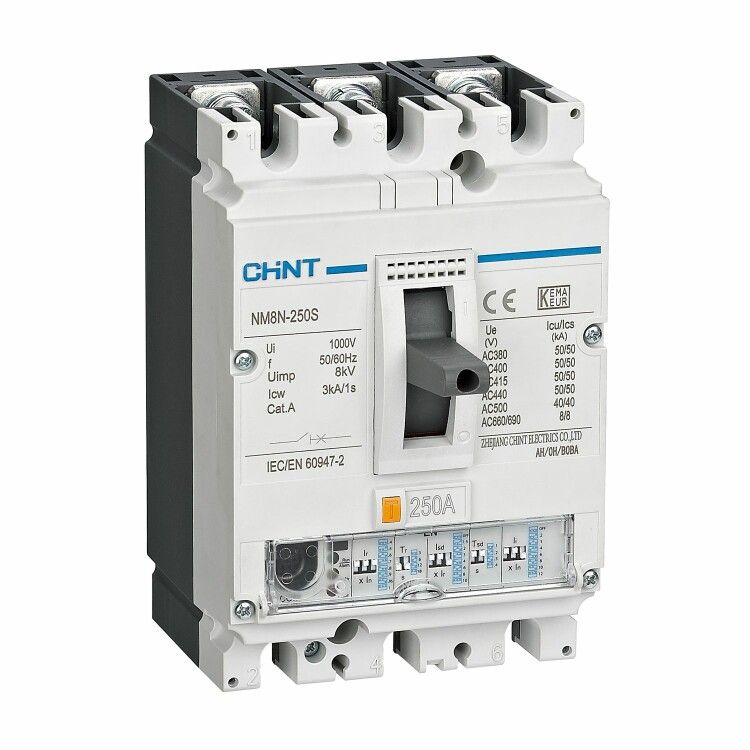

Выключатель автоматический NM8N-250Q EN 3P 250А 70кА с электр. расцепителем (R) | 271345 CHINT

Автоматический выключатель NM8N-250Q EN от CHINT - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для надёжной защиты сетей до 690 В переменного тока и 1000 В постоянного тока. Подходит для управления мощными нагрузками на промышленных объектах, где важна точная настройка защиты и высокая отключающая способность.

Назначение и область применения

Выключатель NM8N-250Q EN используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Применяется в распределительных щитах промышленных предприятий, на участках с крупногабаритным оборудованием: насосах, компрессорах, конвейерах, станках с ЧПУ. Также подходит для защиты силовых линий, питающих двигатели с редкими пусками. Устройство обеспечивает полное отключение цепи при аварии и защищает распределительную систему от повреждений.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: до 690 В переменного тока / до 1000 В постоянного тока
• Частота: 50/60 Гц
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ на входе
• Количество полюсов: 3
• Тип корпуса: литый, герметичный
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Диапазон настройки защиты от перегрузки: 100–250 А - можно задать порог срабатывания в пределах 40% от номинала
• Диапазон регулировки защиты от КЗ: 500–3000 А - позволяет адаптировать чувствительность к импульсным токам

Совместимость и монтаж

Выключатель NM8N-250Q EN устанавливается на DIN-рейку 35 мм. Разрешён монтаж в любом положении: вертикальном, горизонтальном, а также с подключением силовых проводов снизу - удобно для компактных шкафов. Электронный расцепитель требует внешнего питания - он работает от сети, поэтому при отключении основного питания защита сохраняет работоспособность только при наличии резервного источника. Для подключения используйте кабель сечением, соответствующим току 250 А (обычно 70–95 мм2 медный).

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие электронного расцепителя гарантирует более точное и быстрое срабатывание по сравнению с тепловыми аналогами. Серия NM8N прошла испытания на механическую прочность, термическую стойкость и долговечность коммутаций.

Преимущества

• Электронный расцепитель даёт гибкую настройку порогов срабатывания - можно точно подстроить под тип нагрузки
• Высокая отключающая способность (70 кА) - подходит для зон с большой короткозамкнутой мощностью
• Поддержка нижнего подключения - упрощает сборку шкафов с ограниченным доступом сверху
• Работает в широком диапазоне температур и в условиях промышленной среды
• Может использоваться в системах с постоянным током до 1000 В - расширяет возможности применения

Ограничения применения

• Степень защиты IP40 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать во влажных помещениях или на открытых площадках без дополнительной оболочки
• Электронный расцепитель требует подачи напряжения на питание - при полном отключении энергосистемы защита временно становится недоступной
• Не предназначен для частых включений/выключений - рекомендовано не более 1000 операций в год
• Нельзя применять в цепях с током выше 250 А - превышение вызывает выход из строя

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 160 кВт
• Щитовая распределения на заводе с несколькими асинхронными двигателями
• Линия питания конвейерной системы с пуском через частотник
• Цепь постоянного тока в системе зарядки аккумуляторов (до 1000 В)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - для 250 А используйте минимум 70 мм2 меди
• Настройте расцепитель по реальной нагрузке: начните с минимального значения 100 А, затем увеличивайте до рабочего тока
• При монтаже с нижним подключением убедитесь, что кабели не перегибаются и не оказывают давления на контакты
• Для работы в условиях повышенной влажности или пыли - поместите выключатель NM8N-250Q EN внутрь шкафа с классом защиты IP54 или выше
• Не забудьте подключить источник питания для электронного расцепителя - без него защита будет работать только по тепловому элементу, а не по токовой
